ترانسمیترها (Transmitters)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
ترانسمیترها (Transmitters) از مهمترین تجهیزات ابزار دقیق در صنایع فرآیندی هستند که وظیفه آنها دریافت سیگنال از سنسورها و تبدیل آن به یک سیگنال استاندارد قابل انتقال به سیستمهای کنترل مانند PLC و DCS است. این تجهیزات نقش کلیدی در دقت اندازهگیری، پایش لحظهای فرآیندها و اتوماسیون صنعتی دارند و بهعنوان رابط بین سنسور و سیستم کنترلی عمل میکنند.
ترانسمیترها در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی، دارویی، فولاد و سیستمهای HVAC کاربرد گسترده دارند و بدون آنها انتقال دقیق دادههای اندازهگیری در فواصل طولانی تقریباً غیرممکن خواهد بود.
ترانسمیتر چیست؟
ترانسمیتر (Transmitter) دستگاهی است که سیگنال خام تولیدشده توسط سنسور (مانند ولتاژ ضعیف یا مقاومت متغیر) را دریافت کرده، آن را پردازش میکند و به یک سیگنال استاندارد صنعتی مانند 4-20mA، 0-10V یا پروتکلهای دیجیتال تبدیل مینماید.
این سیگنال استاندارد امکان انتقال دقیق اطلاعات در فواصل طولانی بدون افت کیفیت را فراهم میکند.
ساختار ترانسمیترها
ترانسمیترها معمولاً از اجزای زیر تشکیل شدهاند:
ورودی سنسور (Sensor Input)
مدار تقویتکننده سیگنال (Amplifier)
مبدل آنالوگ به دیجیتال (ADC)
پردازنده داخلی (Microprocessor)
مدار خروجی (Output Stage)
بدنه محافظ (Housing)
طراحی دقیق این اجزا نقش مهمی در دقت و پایداری عملکرد دارد.
نحوه عملکرد ترانسمیترها
عملکرد ترانسمیترها بر اساس تبدیل سیگنال خام به سیگنال استاندارد است.
مراحل عملکرد:
دریافت سیگنال از سنسور
تقویت و فیلتر نویز
تبدیل به داده قابل پردازش
اعمال جبرانسازی دما و خطا
تولید خروجی استاندارد (مثلاً 4-20mA)
ارسال به سیستم کنترل
این فرآیند بهصورت لحظهای و پیوسته انجام میشود.
مزایای ترانسمیترها
افزایش دقت اندازهگیری
با حذف نویز و خطا، داده دقیقتری ارائه میدهند.
انتقال سیگنال در فواصل طولانی
بدون افت کیفیت داده کار میکنند.
سازگاری با سیستمهای کنترل
به PLC و DCS بهراحتی متصل میشوند.
افزایش پایداری سیستم
نوسانات سیگنال را کاهش میدهند.
قابلیت کالیبراسیون
امکان تنظیم دقیق برای شرایط مختلف دارند.
معایب ترانسمیترها
هزینه بالاتر نسبت به سنسور ساده
به دلیل پردازش داخلی گرانتر هستند.
نیاز به تنظیم اولیه
برای عملکرد صحیح باید کالیبره شوند.
حساسیت به شرایط محیطی
دما و رطوبت میتواند روی عملکرد اثر بگذارد.
نیاز به نگهداری دورهای
در صنایع حساس باید سرویس شوند.
انواع ترانسمیترها بر اساس کمیت اندازهگیری

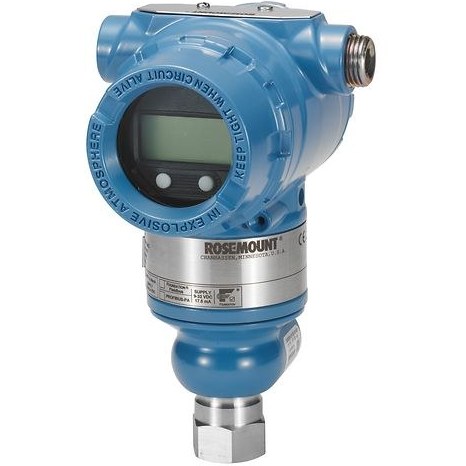

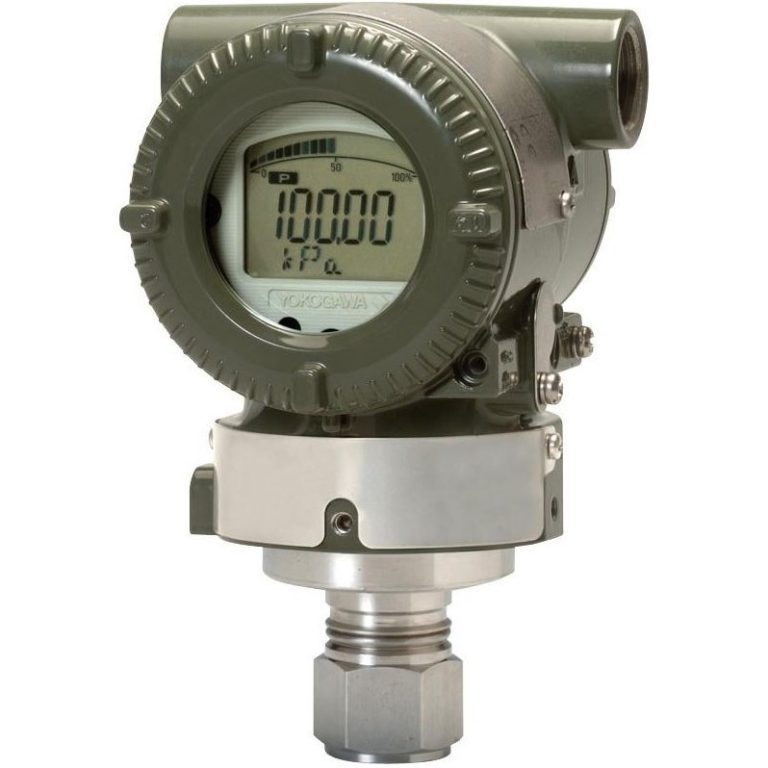

ترانسمیتر فشار (Pressure Transmitter)
برای اندازهگیری فشار سیالات استفاده میشود.
انواع:
فشار مطلق
فشار نسبی
اختلاف فشار
کاربرد:
نفت و گاز
هیدرولیک
کمپرسورها

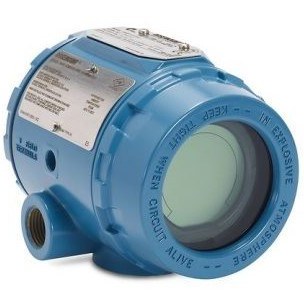

ترانسمیتر دما (Temperature Transmitter)
برای تبدیل سیگنال ترموکوپل یا RTD به خروجی استاندارد.
کاربرد:
نیروگاهها
صنایع حرارتی
ترانسمیتر سطح (Level Transmitter)
برای اندازهگیری سطح مایعات در مخازن.
انواع:
راداری
التراسونیک
هیدرواستاتیک
ترانسمیتر جریان (Flow Transmitter)
برای ارسال داده فلومتر به سیستم کنترل.
ترانسمیتر رطوبت (Humidity Transmitter)
برای کنترل شرایط محیطی.
انواع ترانسمیتر بر اساس تکنولوژی
ترانسمیتر آنالوگ
خروجی 4-20mA یا 0-10V دارد.
ترانسمیتر دیجیتال
از پروتکلهای دیجیتال استفاده میکند.
ترانسمیتر هوشمند (Smart Transmitter)
دارای پردازنده داخلی و قابلیت تنظیم از راه دور.
ترانسمیترهای صنعتی مهم
ترانسمیتر فشار صنعتی
در خطوط نفت، گاز و فرآیندهای هیدرولیک استفاده میشود.
ترانسمیتر اختلاف فشار (DP Transmitter)
برای اندازهگیری دبی و سطح کاربرد دارد.
ترانسمیتر چندمنظوره
قابلیت اندازهگیری چند پارامتر را دارد.
مواد اولیه ترانسمیترها
استنلس استیل
برای محیطهای خورنده و صنعتی.
آلومینیوم
برای بدنههای سبک.
پلاستیک مهندسی
برای کاربردهای عمومی.
دیافراگمهای خاص
از جنس Hastelloy یا Inconel برای شرایط سخت.
گریدهای پرکاربرد
ASTM A240 316L
برای محیطهای خورنده.
IP67 / IP68
برای حفاظت در برابر آب و گردوغبار.
استانداردهای ترانسمیترها
IEC 60770
استاندارد ترانسمیترهای صنعتی.
ISO 9001
کنترل کیفیت تولید.
NAMUR
استاندارد تجهیزات ابزار دقیق.
ATEX
برای محیطهای انفجاری.
IEC 60529
درجه حفاظت IP.
کاربردهای ترانسمیترها
صنایع نفت و گاز
برای کنترل فشار، دما و سطح.
پتروشیمی
برای پایش فرآیندهای شیمیایی.
نیروگاهها
برای سیستمهای بخار و آب.
آب و فاضلاب
برای کنترل مخازن و شبکهها.
صنایع غذایی
برای کنترل دقیق فرآیند تولید.
دارویی
در فرآیندهای استریل و حساس.
صنایع فولاد
در سیستمهای خنککننده.
تفاوت ترانسمیتر و سنسور
سنسور مقدار فیزیکی را اندازهگیری میکند، اما ترانسمیتر آن را پردازش کرده و به سیگنال استاندارد قابل انتقال تبدیل میکند.
تفاوت ترانسمیتر آنالوگ و دیجیتال
آنالوگ سادهتر و اقتصادیتر است، اما دیجیتال دقت و قابلیت تنظیم بیشتری دارد.
بازرسی و کنترل کیفیت ترانسمیترها
برای اطمینان از عملکرد صحیح، تستهای زیر انجام میشود:
تست کالیبراسیون
تست دقت خروجی
تست دما
تست فشار
تست نویز سیگنال
تست پایداری طولانیمدت
آزمون IP Protection
تست پاسخ زمانی
عوامل مؤثر بر قیمت ترانسمیترها
نوع کمیت اندازهگیری
دقت عملکرد
برند سازنده
نوع خروجی (آنالوگ یا دیجیتال)
شرایط محیطی
جنس بدنه
استانداردها
ترانسمیترهای هوشمند معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب ترانسمیتر
نوع سیگنال ورودی
نوع خروجی مورد نیاز
شرایط محیطی
دقت اندازهگیری
فشار یا دمای کاری
استانداردهای صنعتی
سازگاری با PLC یا DCS
انتخاب صحیح ترانسمیتر نقش مهمی در دقت و پایداری کل سیستم دارد.
جمعبندی
ترانسمیترها از تجهیزات حیاتی در سیستمهای ابزار دقیق هستند که وظیفه تبدیل سیگنالهای سنسور به دادههای استاندارد قابل انتقال را بر عهده دارند. این تجهیزات در انواع فشار، دما، سطح، جریان و رطوبت تولید میشوند و در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و دارویی کاربرد گسترده دارند.
استفاده از ترانسمیترها باعث افزایش دقت، پایداری، ایمنی و قابلیت کنترل فرآیندهای صنعتی میشود. انتخاب مناسب نوع ترانسمیتر، دقت و استاندارد ساخت نقش کلیدی در عملکرد صحیح سیستم دارد.
