واشر EPDM (Ethylene Propylene Diene Monomer Gasket) – راهنمای جامع انتخاب، کاربرد و نصب در صنایع پتروشیمی

مقدمه

در میان انبوه مواد لاستیکی مورد استفاده در صنعت آب‌بندی، واشر EPDM جایگاه ویژه‌ای دارد. EPDM مخفف اتیلن پروپیلن دی ان مونومر (Ethylene Propylene Diene Monomer) است، یک الاستومر مصنوعی که به دلیل مقاومت فوق‌العاده در برابر آب، بخار اشباع، ازن، اشعه ماوراء بنفش و طیف وسیعی از مواد شیمیایی ملایم تا متوسط، به گزینه‌ای اول در سیستم‌های آب خنک‌کننده، تصفیه آب، خطوط بخار کم فشار، و حتی برخی کاربردهای خاص در واحدهای پتروشیمی تبدیل شده است. برخلاف واشرهای نیتریل (NBR) که در برابر روغن و سوخت مقاوم هستند، EPDM در برابر هیدروکربن‌های غیرقطبی عملکرد ضعیفی دارد، اما در جایی که آب، بخار، اسیدهای رقیق، قلیاها و شرایط جوی سخت حاکم است، برتری خود را به اثبات می‌رساند. این مقاله به بررسی جامع واشر EPDM، خواص فیزیکی و شیمیایی، استانداردها، انواع، کاربردهای خاص در پتروشیمی، مزایا، محدودیت‌ها و نکات کلیدی در نصب و نگهداری می‌پردازد.

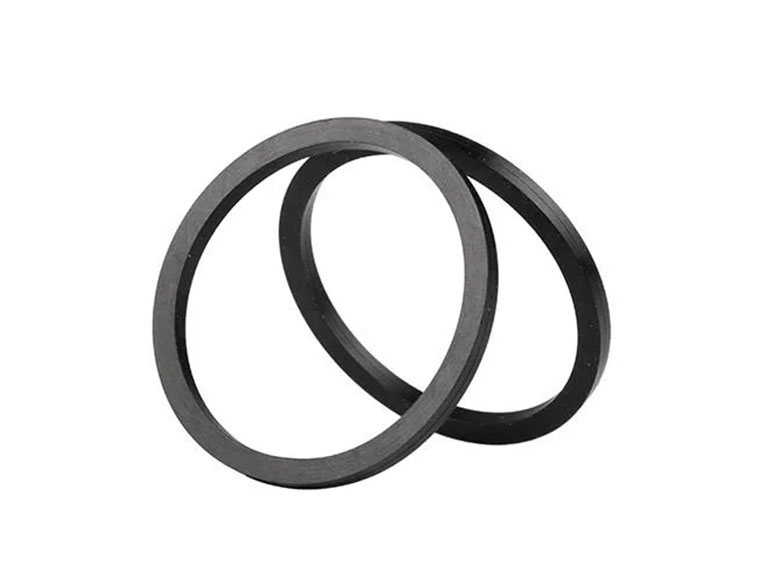

واشر EPDM چیست و چه ویژگی‌هایی دارد؟

EPDM یک ترپلیمر (سه پلیمری) است که از کوپلیمریزاسیون اتیلن و پروپیلن با مقدار کمی دی ان (مونومر حاوی دو پیوند دوگانه) ساخته می‌شود. وجود دی ان باعث می‌شود که پلیمر با گوگرد یا پراکسید ولکانیزه شده و خاصیت الاستومری پیدا کند. ساختار شیمیایی اشباع شده زنجیره اصلی (فاقد پیوندهای دوگانه در ستون فقرات پلیمری) به EPDM مقاومت استثنایی در برابر ازن، اکسیژن، حرارت و پیری جوی می‌بخشد. در حالی که لاستیک طبیعی یا NBR به سرعت در معرض ازن ترک می‌خورند، EPDM می‌تواند سال‌ها در فضای باز بدون تخریب قابل توجه کار کند.

محدوده دمایی واشر EPDM معمولاً از -۴۰ درجه سانتی‌گراد تا +۱۵۰ درجه سانتی‌گراد است (نوع خاص پراکسید ولکانیزه می‌تواند تا +۱۶۵ درجه نیز تحمل کند). این ماده در برابر آب گرم، بخار اشباع (تا ۱۵۰ درجه)، مواد شوینده، محلول‌های نمکی، اسیدهای معدنی رقیق (مانند اسید سولفوریک ۲۰٪، اسید کلریدریک ۱۰٪)، بازهای رقیق (سدیم هیدروکسید ۲۰٪)، و بسیاری از نمک‌های آلی مقاوم است. همچنین EPDM عایق الکتریکی خوبی است و فاقد مواد مضر مانند هالوژن‌ها است (کم دود و کم گاز در صورت آتش‌سوزی).

اما ضعف بزرگ EPDM: مقاومت بسیار ضعیف در برابر روغن‌های معدنی، سوخت‌های هیدروکربنی (بنزین، گازوئیل، نفت سفید)، حلال‌های آروماتیک (بنزن، تولوئن)، حلال‌های کلردار (دی کلرومتان) و گریس‌های مبتنی بر روغن. تماس با این مواد باعث تورم شدید (افزایش حجم تا ۱۰۰٪ یا بیشتر)، نرم شدن، کاهش استحکام کششی و در نهایت تخریب کامل واشر می‌شود. بنابراین انتخاب واشر EPDM تنها زمانی صحیح است که سیال فرآیندی حاوی مقادیر قابل توجهی هیدروکربن نباشد.

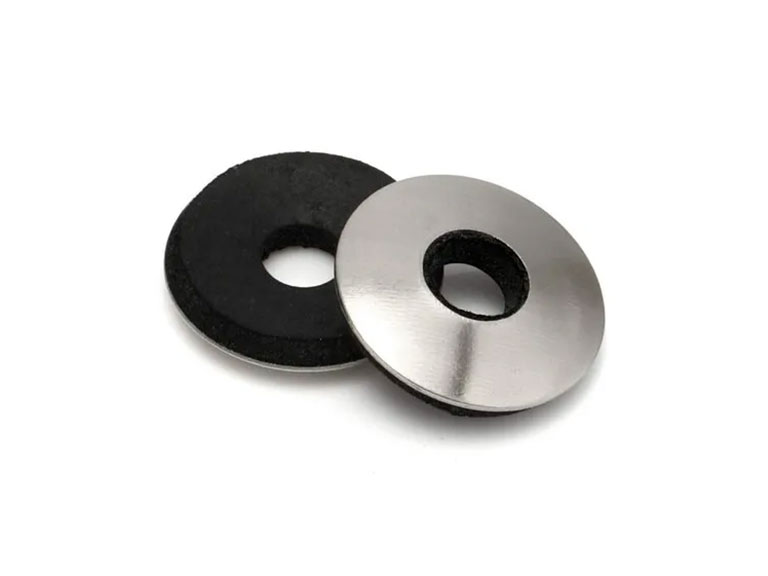

انواع واشر EPDM بر اساس فرمولاسیون و کاربرد

واشرهای EPDM در بازار به چند دسته تقسیم می‌شوند که هر کدام برای شرایط خاصی بهینه شده‌اند:

۱. EPDM استاندارد (General Purpose): ولکانیزه شده با گوگرد. دارای خواص مکانیکی متعادل (استحکام کششی ~۱۰ مگاپاسکال، ازدیاد طول تا ۴۰۰٪). محدوده دمایی -۳۰ تا +۱۲۰ درجه. مناسب برای آب سرد و گرم، سیستم‌های HVAC، خطوط آب آتش‌نشانی.

۲. EPDM مقاوم به حرارت بالا (High Temperature EPDM): ولکانیزه شده با پراکسید (peroxide-cured). فاقد گوگرد است که در دماهای بالا باعث پخت مجدد و شکنندگی می‌شود. محدوده دمایی -۴۰ تا +۱۶۵ درجه. مناسب برای بخار اشباع (تا ۱۵۰ درجه)، آب فوق گرم، خطوط انتقال حرارت با روغن‌های حرارتی مصنوعی (در صورت عدم تماس مستقیم با روغن معدنی).

۳. EPDM مقاوم به آب سرد و کلر (Cold Water & Chlorine Resistant): فرموله شده برای تحمل کلر باقیمانده در آب آشامیدنی و آب استخرها. در برابر مواد ضد رسوب و ضد جلبک مقاوم است. دارای تأییدیه NSF/ANSI 61 برای تماس با آب آشامیدنی.

۴. EPDM درجه غذایی (FDA Grade): ساخته شده از مواد اولیه تأیید شده توسط سازمان غذا و داروی آمریکا (FDA). عاری از ترکیبات خطرناک و دارای قابلیت تماس با مواد غذایی و دارویی. کاربرد در صنایع لبنی، نوشیدنی، داروسازی و بخش‌های ویژه پتروشیمی که محصولات با خلوص بالا تولید می‌کنند.

۵. EPDM رسانا (Conductive EPDM): با افزودن کربن رسانا، مقاومت الکتریکی سطحی کاهش می‌یابد. کاربرد در خطوط انتقال پودرهای قابل اشتعال یا سیالاتی که نیاز به تخلیه بار الکترواستاتیک دارند.

استانداردهای مرتبط با واشر EPDM

برای اطمینان از کیفیت و قابلیت تعویض، واشر EPDM مورد استفاده در صنعت پتروشیمی باید با استانداردهای زیر مطابقت داشته باشد:

– ASTM D2000: استاندارد طبقه‌بندی لاستیک‌ها. برای EPDM کد خطی معمولاً M2CA (با سختی ۶۰-۸۰ Shore A، مقاومت در برابر حرارت تا ۱۲۵ درجه). کد کامل مانند M2CA 610 A13 B14 نشان‌دهنده الزامات خاص است.
– ASME B16.21: استاندارد ابعادی واشرهای غیرفلزی. ضخامت رایج ۱.۵ یا ۳ میلی‌متر، قطر داخلی و خارجی مطابق با فلنج‌های ASME B16.5.
– EN 681-1: استاندارد اروپایی برای واشرهای لاستیکی مورد استفاده در اتصالات لوله و تخلیه فاضلاب (برای واشرهای EPDM در صنعت آب و فاضلاب).
– NSF/ANSI 61: تأییدیه بهداشتی برای محصولاتی که با آب آشامیدنی تماس دارند.
– FDA 21 CFR 177.2600: ضوابط مواد لاستیکی مورد استفاده در تماس با مواد غذایی.
– WRAS (Water Regulations Advisory Scheme): تأییدیه بریتانیایی برای محصولات آب.

علاوه بر این، در پروژه‌های بین‌المللی پتروشیمی ممکن است نیاز به گواهی ISO 9001، گواهی مواد EN 10204 3.1، و گزارش تست پیری در ازن (مطابق با ASTM D1149) باشد.

خواص فیزیکی و مکانیکی کلیدی واشر EPDM

برای مهندسان و خریداران، آگاهی از اعداد و ارقام مشخصه واشر EPDM ضروری است:

– سختی (Hardness): معمولاً بین ۶۰ تا ۸۰ Shore A. رایج‌ترین ۷۰ Shore A. سختی کمتر (۶۰) برای سطوح ناهموار و فشار پایین، سختی بیشتر (۸۰) برای فشار بالاتر و جلوگیری از بیرون زدگی.
– استحکام کششی (Tensile Strength): حداقل ۸ تا ۱۲ مگاپاسکال برای گریدهای استاندارد.
– ازدیاد طول تا پارگی (Elongation at Break): ۲۰۰ تا ۵۰۰٪. هرچه بیشتر باشد، قابلیت انطباق با سطوح ناهموار بیشتر است.
– مدول ۱۰۰٪ (Modulus at 100% Elongation): حدود ۳-۵ مگاپاسکال.
– Compression Set (تغییر شکل دائمی پس از فشرده سازی): پارامتر حیاتی. در ۱۰۰ درجه به مدت ۲۲ ساعت، حداکثر ۳۰-۴۰٪ برای نوع گوگردی و کمتر از ۲۵٪ برای نوع پراکسیدی. هرچه Compression Set کمتر باشد، واشر در طول زمان نیروی فنری خود را بهتر حفظ می‌کند.
– چگالی (Density): حدود ۱.۱ تا ۱.۲ g/cm³.
– مقاومت در برابر ازن: بدون ترک پس از ۱۰۰ ساعت قرارگیری در معرض ازن با غلظت ۵۰ pphm طبق ASTM D1149.

کاربردهای خاص واشر EPDM در پتروشیمی

صنعت پتروشیمی در نگاه اول با هیدروکربن‌ها گره خورده است، اما واحدهای مدرن شامل سیستم‌های جانبی متعددی هستند که در آنها EPDM بهترین انتخاب است:

۱. سیستم‌های آب خنک‌کننده (Cooling Water): تقریباً هر مجتمع پتروشیمی دارای برج‌های خنک‌کننده، خطوط آب سیرکوله، مبدل‌های حرارتی آبی و شبکه آتشنشانی است. آب معمولاً با کلر یا ترکیبات کلردار ضدعفونی می‌شود. EPDM در برابر کلر مقاوم است (برخلاف لاستیک طبیعی). همچنین در برابر رسوبات و مواد ضد رسوب عملکرد خوبی دارد.

۲. خطوط بخار اشباع کم فشار (Low Pressure Saturated Steam): در واحدهای پتروشیمی، بخار برای گرمایش، استریلیزاسیون و راه‌اندازی توربین‌های کوچک استفاده می‌شود. بخار اشباع تا ۱۵۰ درجه و حداکثر فشار ۵ بار را می‌توان با واشر EPDM مقاوم به حرارت (نوع پراکسید) آب‌بندی کرد. برای بخار فوق داغ (بیش از ۲۰۰ درجه) EPDM مناسب نیست و باید از گرافیت یا واشر اسپیرال استفاده کرد.

۳. واحدهای تصفیه آب و پساب (Water Treatment & Effluent): قبل از ورود آب به فرآیند و پس از خروج پساب، خطوط حاوی مواد شیمیایی تصفیه آب (مانند کلر، کلرآمین، سدیم هیپوکلریت رقیق، پلی الکترولیت‌ها) وجود دارد. EPDM در غلظت‌های رقیق این مواد مقاوم است.

۴. سیستم‌های آبیاری و اطفای حریق: واشرهای EPDM به دلیل مقاومت در برابر UV، ازن و پیری جوی برای اتصالات فلنجی در فضای باز ایده‌آل هستند.

۵. خطوط انتقال مواد شیمیایی با پایه آبی (Aqueous Chemicals): در برخی فرآیندهای پتروشیمی، محلول‌های آبی مانند سود سوزآور رقیق (تا ۲۰٪)، اسید سولفوریک رقیق (تا ۳۰٪)، آمونیاک رقیق، و نمک‌های مختلف جابجا می‌شوند. EPDM در تماس با این مواد در دمای محیط تا ۸۰ درجه عملکرد قابل قبولی دارد. توجه: غلظت‌های بالا (مثلاً سود ۵۰٪ داغ) یا اسیدهای غلیظ اکسیدکننده (اسید نیتریک داغ) برای EPDM مخرب است.

۶. صنایع پایین‌دستی پتروشیمی (تولید پلیمرهای آبدوست): برخی واحدها مانند تولید پلی‌اکریل آمید، رزین‌های تبادل یونی، و پلیمرهای جاذب آب از EPDM برای آب‌بندی استفاده می‌کنند.

۷. کاربردهای خارج از ساختمان در معرض نور خورشید: مانند فلنج‌های روی مخازن ذخیره سازی آب، خطوط هوای فشرده در فضای باز، و اتصالات ابزار دقیق در پتروشیمی.

مواردی که هرگز نباید از واشر EPDM استفاده کرد:

– تماس با هر نوع سوخت فسیلی (بنزین، گازوئیل، نفتا، نفت سفید، روغن موتور، گریس).
– تماس با حلال‌های آروماتیک (بنزن، تولوئن، زایلن، استایرن).
– تماس با حلال‌های کلردار (دی کلرومتان، تری کلرواتیلن).
– تماس با اسیدهای قوی اکسیدکننده (اسید نیتریک بالای ۳۰٪، اسید کرومیک).
– تماس با بخار فوق داغ (بیش از ۱۶۵ درجه).
– تماس با روغن‌های حرارتی معدنی.

در این موارد به ترتیب از NBR، ویتون (FKM)، تفلون، واشر اسپیرال یا گرافیت استفاده کنید.

مزایا و معایب واشر EPDM در مقایسه با سایر واشرهای لاستیکی

مزایای EPDM:

– مقاومت عالی در برابر آب، بخار و محلول‌های نمکی.
– مقاومت فوق‌العاده در برابر ازن، UV و پیری جوی (طول عمر بالا در فضای باز).
– محدوده دمایی گسترده (-۴۰ تا +۱۵۰ درجه) برای یک الاستومر غیرتخصصی.
– مقاومت خوب در برابر اسیدها و بازهای رقیق.
– فاقد مواد مضر (هالوژن) – ایمن در برابر آتش (کم دود).
– هزینه نسبتاً پایین (معمولاً ارزان‌تر از ویتون و سیلیکون).
– چسبندگی خوب به فلنج در دماهای بالا (در مقایسه با تفلون).

معایب EPDM:

– مقاومت بسیار ضعیف در برابر روغن‌ها و سوخت‌های هیدروکربنی (بزرگترین محدودیت).
– مقاومت محدود در برابر حلال‌های قطبی قوی (مانند استون در غلظت بالا می‌تواند باعث تورم شود).
– در دماهای بالای ۱۵۰ درجه (نوع گوگردی) تخریب سریع رخ می‌دهد.
– نسبت به واشر تفلون، محدوده شیمیایی بسیار محدودتری دارد.

جدول مقایسه EPDM با NBR و FKM در شرایط پتروشیمی:

نکات کلیدی انتخاب واشر EPDM برای سایت پتروشیمی

هنگام سفارش واشر EPDM، اطلاعات زیر را دقیقاً مشخص کنید:

۱. نوع سیال: آب سرد، آب گرم، بخار اشباع (دمای بخار)، محلول شیمیایی خاص با غلظت.
۲. دمای کاری: حداکثر و حداقل. اگر بالای ۱۲۰ درجه است، حتماً نوع پراکسید ولکانیزه (High Temp) درخواست دهید.
۳. فشار کاری: برای فشارهای تا ۱۰ بار، ضخامت ۳ میلی‌متر کافی است. برای فشار ۱۰ تا ۲۰ بار، ضخامت ۱.۵ میلی‌متر با سختی ۸۰ Shore A توصیه می‌شود. بالاتر از ۲۰ بار، EPDM به تنهایی مناسب نیست (از واشر اسپیرال با پرکننده گرافیت استفاده کنید).
۴. الزامات بهداشتی: اگر واشر با آب آشامیدنی یا مواد غذایی تماس دارد، گواهی NSF یا FDA لازم است.
۵. ابعاد مطابق ASME B16.21 یا ابعاد دقیق (ID, OD, ضخامت). توجه: در فلنج‌های شیاردار (grooved flange)، ضخامت واشر ممکن است متفاوت باشد.
۶. گواهی مواد: درخواست گواهی EN 10204 3.1 که نشان‌دهنده درصد ترکیبات و تاریخ تولید باشد.

نصب صحیح واشر EPDM

واشر EPDM نسبتاً نرم و انعطاف‌پذیر است، بنابراین نصب آن آسان‌تر از واشرهای نیمه فلزی است. با این حال رعایت اصول زیر ضروری است:

۱. تمیزکاری فلنج: سطوح فلنج باید تمیز، بدون زنگ‌زدگی، رنگ، یا ذرات خارجی باشند. برخلاف تفلون، خراش‌های سطحی کوچک مشکلی ایجاد نمی‌کنند (واشر آنها را پر می‌کند)، اما لبه‌های تیز باید صاف شوند.
۲. بازرسی واشر: واشر نباید ترک، چسبندگی، یا تغییر شکل دائمی داشته باشد. تاریخ تولید نباید از ۵ سال گذشته باشد (برای نگهداری مناسب).
۳. قرار دادن واشر: واشر را دقیقاً در مرکز فلنج قرار دهید. اطمینان حاصل کنید که واشر به سمت داخل لوله بیرون نزند (تداخل جریان).
۴. سفت کردن پیچ‌ها: از الگوی مورب استفاده کنید. گشتاور توصیه شده برای واشر EPDM با سختی ۷۰ Shore A و ضخامت ۳ میلی‌متر روی فلنج کلاس ۱۵۰ (پیچ M20): حدود ۵۰-۷۰ نیوتن‌متر. برای ضخامت ۱.۵ میلی‌متر و سختی ۸۰، گشتاور تا ۱۰۰ نیوتن‌متر قابل قبول است. هرگز از گشتاورهای بسیار بالا (مانند واشر اسپیرال) استفاده نکنید زیرا واشر له می‌شود.
۵. بازسفت کردن (Retorquing): در سرویس‌های با دمای بالا (بیش از ۱۰۰ درجه)، پس از رسیدن سیستم به دمای عملیاتی و خنک شدن، پیچ‌ها باید یک بار بازسفت شوند. در سرویس‌های آب سرد معمولاً نیازی نیست.
۶. بازرسی نهایی: پس از سفت کردن، اطمینان حاصل کنید که لاستیک از فضای بین فلنج‌ها بیرون نزده است. بیرون زدگی جزئی (کمتر از ۱ میلی‌متر) قابل قبول است، اما بیرون زدگی زیاد نشانه گشتاور بیش از حد یا ضخامت بیش از حد واشر است.

خرابی‌های متداول واشر EPDM و علل آن

۱. تورم (Swelling): اگر واشر EPDM در تماس با روغن یا سوخت قرار گیرد، حجم آن افزایش یافته و نرم و چسبناک می‌شود. راه حل: تعویض با واشر NBR یا FKM.
۲. سخت شدن و ترک خوردن (Hardening & Cracking): در اثر دمای بالاتر از حد مجاز (بیش از ۱۵۰ درجه) یا تماس با ازن غلیظ (نادر در محیط داخلی). همچنین پیری طبیعی پس از سال‌ها. راه حل: استفاده از نوع پراکسید برای دماهای بالاتر، یا تعویض دوره‌ای.
۳. له شدن (Compression Set): واشر پس از باز کردن فلنج باز نمی‌گردد – ناشی از گشتاور بیش از حد، دمای بالا، یا کیفیت پایین ماده. راه حل: تعویض واشر و کاهش گشتاور.
۴. بیرون زدگی شدید (Extrusion): واشر از بین فلنج‌ها بیرون زده است – ناشی از فشار سیال بالا همراه با ضخامت زیاد واشر یا فاصله زیاد فلنج. راه حل: کاهش ضخامت واشر به ۱.۵ میلی‌متر یا استفاده از حلقه پشتیبان.
۵. نشتی از لبه داخلی: ممکن است به دلیل خراش عمیق روی فلنج یا نصب نامرکز باشد. راه حل: بازکردن و نصب مجدد با دقت.

نگهداری و انبارداری واشر EPDM

واشر EPDM در مقایسه با NBR یا لاستیک طبیعی ماندگاری بیشتری دارد، اما همچنان به شرایط انباری مناسب نیاز دارد:

– دما: حداکثر ۲۵ درجه سانتی‌گراد، دور از بخاری و نور مستقیم خورشید.
– رطوبت: کمتر از ۶۵٪.
– عدم قرارگیری در معرض ازن (دور از موتورهای الکتریکی، دستگاه‌های جوشکاری).
– بسته‌بندی اصلی (کیسه پلی اتیلن تیره) نگهداری شود.
– عمر مفید: در شرایط ایده‌آل تا ۸ سال برای EPDM درجه یک. اما در صنعت پتروشیمی توصیه می‌شود پس از ۵ سال از تاریخ تولید (حتی اگر استفاده نشده) واشر تعویض شود.

نتیجه‌گیری

واشر EPDM یک عضو کلیدی در خانواده واشرهای لاستیکی است که با ویژگی‌های منحصر به فرد خود – مقاومت در برابر آب، بخار، ازن و پیری جوی – جایگاه不可替代ی در سیستم‌های جانبی پتروشیمی، تصفیه آب، خنک‌کننده و بخار کم فشار دارد. انتخاب درست واشر EPDM (با توجه به دما، فشار و عدم وجود هیدروکربن) و نصب صحیح آن (گشتاور مناسب، بازرسی سطوح، و بازسفت کردن در دماهای بالا) می‌تواند سال‌ها آب‌بندی مطمئن را بدون نشتی تضمین کند. به یاد داشته باشید که بزرگترین دشمن واشر EPDM، تماس با روغن و سوخت است – بنابراین پیش از سفارش، ماهیت سیال فرآیندی را دقیقاً بررسی کنید. فروشگاه تخصصی لوازم و قطعات پتروشیمی ما، واشرهای EPDM در گریدهای استاندارد، مقاوم به حرارت بالا، درجه غذایی و رسانا را با گواهی اصالت مواد و مطابق با استانداردهای ASME B16.21 و ASTM D2000 ارائه می‌دهد. برای استعلام قیمت و مشاوره فنی رایگان، با کارشناسان ما تماس بگیرید.
