شیر پروانه ای (Butterfly valve)
شیر پروانهای (Butterfly Valve)؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای استفاده در صنایع مختلف
شیر پروانهای یا Butterfly Valve یکی از پرکاربردترین شیرآلات صنعتی در جهان است که برای قطع، وصل و کنترل جریان سیالات در صنایع مختلف مورد استفاده قرار میگیرد. این شیر به دلیل طراحی ساده، وزن کم، ابعاد فشرده، قیمت اقتصادی و عملکرد سریع، جایگاه ویژهای در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، صنایع غذایی، دارویی، دریایی و تأسیسات صنعتی پیدا کرده است.
با گسترش سیستمهای انتقال سیالات و نیاز به تجهیزات سبکتر و مقرونبهصرفهتر، استفاده از شیرهای پروانهای بهطور قابل توجهی افزایش یافته است. این شیرها بهویژه در خطوط با قطر بالا که استفاده از شیرهای کشویی یا توپی هزینه و وزن زیادی ایجاد میکند، انتخابی ایدهآل محسوب میشوند.
شیر پروانهای با استفاده از یک دیسک چرخان که در مرکز مسیر جریان قرار دارد، میزان عبور سیال را کنترل میکند. عملکرد سریع و امکان نصب انواع عملگرهای دستی و اتوماتیک، این شیر را به یکی از تجهیزات اصلی سیستمهای پایپینگ صنعتی تبدیل کرده است.
شیر پروانهای چیست؟
شیر پروانهای نوعی شیر ربعگرد (Quarter Turn Valve) است که برای کنترل جریان سیالات از یک دیسک دایرهای شکل استفاده میکند. این دیسک در مرکز شیر قرار گرفته و با چرخش 90 درجهای باز یا بسته میشود.
زمانی که دیسک موازی جریان قرار گیرد، سیال به راحتی عبور میکند و شیر در حالت باز است. هنگامی که دیسک عمود بر مسیر جریان قرار گیرد، جریان به طور کامل قطع میشود.
به دلیل همین مکانیزم ساده، شیر پروانهای یکی از سریعترین شیرهای صنعتی برای کنترل جریان محسوب میشود.
ساختار شیر پروانهای
شیر پروانهای از اجزای مختلفی تشکیل شده است که هر یک نقش مهمی در عملکرد آن دارند.
اجزای اصلی شیر پروانهای عبارتاند از:
بدنه (Body)
دیسک (Disc)
شفت یا محور (Stem)
نشیمنگاه یا سیت (Seat)
بوشها و یاتاقانها (Bushings)
عملگر یا دسته (Actuator / Handle)
آببندها و اورینگها (Seals)
طراحی مناسب این اجزا باعث عملکرد مطمئن، آببندی مناسب و طول عمر بالای شیر میشود.
نحوه عملکرد شیر پروانهای
عملکرد شیر پروانهای بسیار ساده و سریع است.
در حالت باز:
دیسک موازی با جهت جریان قرار میگیرد و سیال با حداقل مقاومت عبور میکند.
در حالت بسته:
دیسک به صورت عمود بر مسیر جریان قرار گرفته و عبور سیال را متوقف میکند.
در حالت نیمهباز:
دیسک بخشی از مسیر را مسدود کرده و امکان کنترل دبی جریان را فراهم میکند.
به همین دلیل شیر پروانهای علاوه بر قطع و وصل، قابلیت تنظیم نسبی جریان را نیز دارد.
مزایای شیر پروانهای
وزن کم
در مقایسه با بسیاری از شیرآلات صنعتی، وزن بسیار کمتری دارد.
ابعاد فشرده
فضای نصب کمتری اشغال میکند.
قیمت اقتصادی
هزینه تولید و خرید آن نسبت به بسیاری از شیرها کمتر است.
عملکرد سریع
تنها با یک چرخش 90 درجهای باز یا بسته میشود.
مناسب برای سایزهای بزرگ
در قطرهای بالا عملکرد بسیار خوبی دارد.
نگهداری آسان
ساختار ساده باعث سهولت تعمیر و سرویس میشود.
قابلیت اتوماسیون
امکان نصب عملگرهای برقی، پنوماتیکی و هیدرولیکی وجود دارد.
معایب شیر پروانهای
وجود دیسک در مسیر جریان
حتی در حالت باز، بخشی از مسیر توسط دیسک اشغال میشود.
افت فشار بیشتر
در مقایسه با برخی شیرها افت فشار بیشتری ایجاد میکند.
محدودیت در برخی کاربردهای فشار بسیار بالا
بسته به نوع طراحی، ممکن است برای فشارهای فوقالعاده بالا مناسب نباشد.
احتمال سایش سیت
در برخی شرایط عملیاتی، نشیمنگاه ممکن است دچار فرسایش شود.
انواع شیر پروانهای بر اساس طراحی بدنه

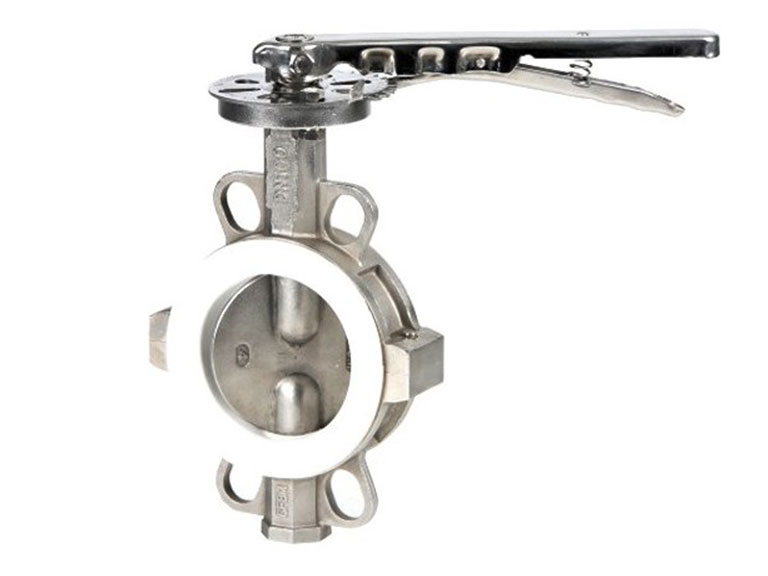

شیر پروانهای ویفری (Wafer Type)
رایجترین نوع شیر پروانهای است که بین دو فلنج قرار میگیرد.
مزایا:
وزن کم
قیمت مناسب
نصب آسان
کاربردها:
آب و فاضلاب
صنایع عمومی
تأسیسات

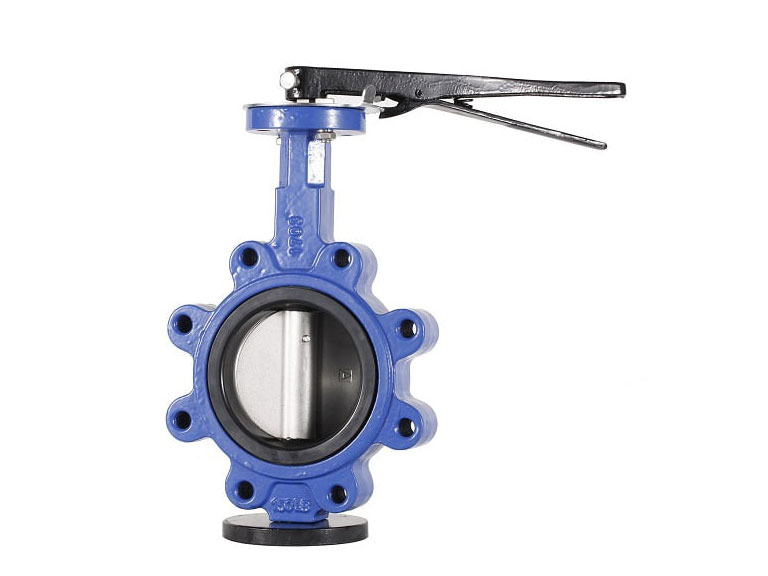

شیر پروانهای لاگ (Lug Type)
دارای گوشوارههای رزوهدار در اطراف بدنه است.
مزایا:
استحکام بیشتر
امکان جداسازی بخشی از خط
کاربردها:
صنایع نفت و گاز
پتروشیمی
شیر پروانهای فلنجی
دارای فلنج یکپارچه در دو طرف بدنه است.
مزایا:
مقاومت بالا
مناسب برای خطوط سنگین
کاربردها:
نیروگاهها
پالایشگاهها
انواع شیر پروانهای بر اساس نوع آببندی
شیر پروانهای هممرکز (Concentric)
سادهترین نوع طراحی که دیسک و شفت در مرکز قرار دارند.
مزایا:
قیمت مناسب
کاربرد گسترده
شیر پروانهای دابل آفست (Double Offset)
دارای طراحی خاص برای کاهش اصطکاک دیسک و سیت است.
مزایا:
عمر بیشتر
عملکرد بهتر در فشار بالا
شیر پروانهای تریپل آفست (Triple Offset)
پیشرفتهترین نوع شیر پروانهای.
مزایا:
آببندی فلز به فلز
مناسب برای دما و فشار بالا
نشتی بسیار کم
کاربردها:
پالایشگاهها
صنایع نفت و گاز
نیروگاهها
انواع شیر پروانهای بر اساس نوع عملگر
دستی (Manual)
توسط اهرم یا گیربکس کنترل میشود.
گیربکسی (Gear Operated)
برای سایزهای بزرگ استفاده میشود.
پنوماتیکی (Pneumatic)
توسط هوای فشرده عمل میکند.
برقی (Electric)
برای سیستمهای اتوماسیون صنعتی کاربرد دارد.
هیدرولیکی (Hydraulic)
در صنایع سنگین و شرایط خاص استفاده میشود.
مواد اولیه شیر پروانهای
چدن خاکستری
برای سیستمهای آب و فاضلاب کاربرد دارد.
چدن داکتیل
مقاومت مکانیکی بالاتر و وزن مناسب دارد.
کربن استیل
در صنایع نفت و گاز استفاده میشود.
استنلس استیل
برای محیطهای خورنده و صنایع غذایی مناسب است.
فولاد آلیاژی
برای دما و فشار بالا استفاده میشود.
آلیاژهای خاص
مانند مونل، اینکونل و هستلوی برای شرایط ویژه کاربرد دارند.
مواد سیت شیر پروانهای
EPDM
مناسب برای آب و سیالات غیرنفتی.
NBR
برای روغنها و فرآوردههای نفتی.
PTFE
مقاوم در برابر مواد شیمیایی.
Viton
برای دماهای بالا و سیالات خاص.
Metal Seat
برای فشار و دمای بالا استفاده میشود.
گریدهای پرکاربرد شیر پروانهای
ASTM A216 WCB
کربن استیل پرکاربرد.
ASTM A351 CF8
معادل استنلس استیل 304.
ASTM A351 CF8M
معادل استنلس استیل 316.
ASTM A395
چدن داکتیل مقاوم.
ASTM A217 WC6
برای دماهای بالا.
کلاسهای فشاری شیر پروانهای
شیرهای پروانهای در رنجهای مختلف فشاری تولید میشوند.
کلاسهای متداول عبارتاند از:
PN10
PN16
PN25
PN40
Class 150
Class 300
Class 600
مدلهای تریپل آفست میتوانند فشارهای بالاتری را نیز تحمل کنند.
استانداردهای شیر پروانهای
API 609
استاندارد اصلی طراحی شیرهای پروانهای.
API 598
استاندارد تست و بازرسی شیرآلات.
ASME B16.34
استاندارد طراحی شیرهای صنعتی.
ISO 5752
استاندارد ابعاد شیرها.
MSS SP-67
برای شیرهای پروانهای صنعتی.
EN 593
استاندارد اروپایی شیرهای پروانهای.
کاربردهای شیر پروانهای
صنایع نفت و گاز
برای کنترل جریان در خطوط انتقال و فرآیندی استفاده میشود.
صنایع پتروشیمی
در واحدهای تولیدی و خطوط انتقال مواد شیمیایی کاربرد دارد.
نیروگاهها
در سیستمهای خنککننده و خطوط آب استفاده میشود.
آب و فاضلاب
یکی از رایجترین شیرها در شبکههای انتقال آب است.

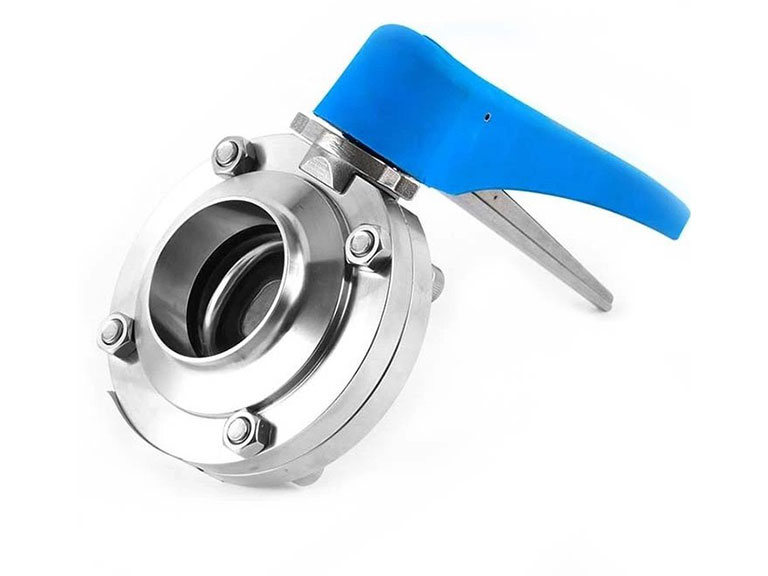

صنایع غذایی
در خطوط فرآوری و انتقال مواد غذایی کاربرد دارد.
صنایع دارویی
برای انتقال سیالات بهداشتی استفاده میشود.
صنایع دریایی
در کشتیها و سکوهای دریایی کاربرد گستردهای دارد.
سیستمهای HVAC
در سیستمهای گرمایش، سرمایش و تهویه استفاده میشود.
تفاوت شیر پروانهای با شیر توپی
شیر توپی آببندی قویتری دارد اما وزن و هزینه آن بیشتر است.
شیر پروانهای در سایزهای بزرگ اقتصادیتر و سبکتر است.
تفاوت شیر پروانهای با شیر کشویی
شیر کشویی افت فشار کمتری دارد اما ابعاد و وزن بیشتری دارد.
شیر پروانهای عملکرد سریعتر و نصب آسانتری ارائه میدهد.
تفاوت شیر پروانهای با شیر گلوب
شیر گلوب برای کنترل دقیق جریان مناسبتر است، اما شیر پروانهای عملکرد سریعتر و اقتصادیتری دارد.
بازرسی و کنترل کیفیت شیر پروانهای
برای تضمین کیفیت محصول، آزمایشهای مختلفی انجام میشود.
مهمترین تستها عبارتاند از:
تست هیدرواستاتیک
تست نشتی سیت
تست عملکرد
تست فشار بدنه
آزمون مواد
بازرسی ابعادی
تست ضخامت پوشش
آزمون غیرمخرب
عوامل مؤثر بر قیمت شیر پروانهای
قیمت شیر پروانهای تحت تأثیر عوامل متعددی قرار دارد.
جنس بدنه
جنس دیسک
نوع سیت
سایز شیر
کلاس فشاری
نوع اتصال
نوع عملگر
برند سازنده
استاندارد تولید
شیرهای استنلس استیل، تریپل آفست و مدلهای اتوماتیک معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب شیر پروانهای
برای انتخاب مناسب باید موارد زیر بررسی شوند:
نوع سیال
فشار کاری
دمای عملیاتی
سایز خط لوله
نوع اتصال
جنس بدنه و دیسک
نوع سیت
شرایط محیطی
استانداردهای مورد نیاز
انتخاب صحیح موجب افزایش طول عمر تجهیزات و کاهش هزینههای بهرهبرداری خواهد شد.
جمعبندی
شیر پروانهای یا Butterfly Valve یکی از پرکاربردترین شیرآلات صنعتی برای کنترل جریان سیالات است که به دلیل وزن کم، ابعاد فشرده، عملکرد سریع و قیمت اقتصادی در صنایع مختلف مورد استفاده قرار میگیرد. این شیرها در انواع ویفری، لاگ، فلنجی، هممرکز، دابل آفست و تریپل آفست تولید میشوند و در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، غذایی، دارویی و نیروگاهی کاربرد گستردهای دارند.
انتخاب صحیح جنس بدنه، نوع سیت، کلاس فشاری و طراحی شیر پروانهای نقش مهمی در عملکرد مطمئن، کاهش هزینههای نگهداری و افزایش طول عمر سیستمهای پایپینگ صنعتی خواهد داشت.
