شیر توپی یا بال ولو (Ball Valve):
شیر توپی یا بال ولو (Ball Valve)؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای استفاده در صنایع مختلف
شیر توپی یا بال ولو (Ball Valve) یکی از پرکاربردترین و محبوبترین انواع شیرآلات صنعتی است که در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی، دارویی و تأسیسات صنعتی مورد استفاده قرار میگیرد. این شیر به دلیل عملکرد سریع، آببندی عالی، طول عمر بالا و قابلیت اطمینان زیاد، به یکی از اصلیترین تجهیزات کنترل جریان در سیستمهای پایپینگ تبدیل شده است.
در بسیاری از فرآیندهای صنعتی، نیاز به قطع و وصل سریع جریان سیال وجود دارد. بال ولو به دلیل استفاده از یک توپ سوراخدار در داخل بدنه شیر، امکان باز و بسته کردن جریان را تنها با یک چرخش 90 درجهای فراهم میکند. همین ویژگی باعث شده است که شیرهای توپی در خطوط انتقال سیالات، گازها و مواد شیمیایی کاربرد بسیار گستردهای داشته باشند.
امروزه انواع مختلف بال ولو با طراحیهای گوناگون برای شرایط کاری متفاوت تولید میشوند و در بسیاری از پروژههای صنعتی به عنوان یکی از مطمئنترین گزینههای کنترل جریان شناخته میشوند.
شیر توپی یا بال ولو چیست؟
بال ولو نوعی شیر صنعتی است که از یک توپ کروی سوراخدار برای کنترل جریان سیال استفاده میکند. این توپ در داخل بدنه شیر قرار گرفته و با چرخش 90 درجهای مسیر عبور سیال را باز یا بسته میکند.
زمانی که سوراخ توپ در راستای جریان قرار میگیرد، سیال به راحتی عبور میکند و شیر در حالت باز قرار دارد. هنگامی که توپ 90 درجه میچرخد، مسیر عبور مسدود شده و جریان به طور کامل قطع میشود.
به دلیل طراحی خاص این شیر، افت فشار در حالت باز بسیار کم بوده و عملکرد آببندی آن بسیار مطلوب است.

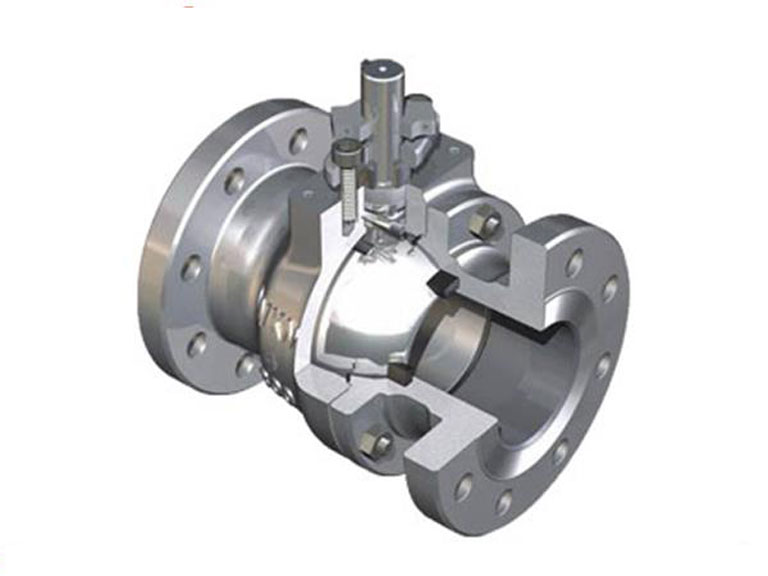

ساختار شیر توپی
بال ولو از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن دارند.
اجزای اصلی شیر توپی عبارتاند از:
بدنه (Body)
توپ یا بال (Ball)
استم یا محور (Stem)
نشیمنگاه یا سیت (Seat)
دسته یا اهرم (Handle)
بونت (Bonnet)
اورینگها و آببندها (Seals)
اتصالات ورودی و خروجی
کیفیت ساخت این قطعات تأثیر مستقیمی بر عملکرد، طول عمر و قابلیت آببندی شیر دارد.
نحوه عملکرد شیر توپی
عملکرد شیر توپی بسیار ساده و سریع است.
حالت باز:
زمانی که سوراخ موجود در توپ همراستا با مسیر لوله قرار میگیرد، سیال آزادانه عبور میکند.
حالت بسته:
با چرخش 90 درجهای توپ، بخش توپر آن در مسیر جریان قرار گرفته و عبور سیال کاملاً متوقف میشود.
این مکانیزم ساده باعث میشود بال ولو یکی از سریعترین شیرهای صنعتی برای قطع و وصل جریان باشد.
مزایای شیر توپی
باز و بسته شدن سریع
تنها با یک چرخش 90 درجهای میتوان شیر را باز یا بسته کرد.
آببندی بسیار عالی
یکی از مهمترین مزایای بال ولو، جلوگیری مؤثر از نشتی است.
افت فشار کم
در حالت باز، مسیر جریان تقریباً بدون مانع است.
طول عمر بالا
به دلیل سایش کم قطعات داخلی، عمر مفید بالایی دارد.
نگهداری آسان
ساختار ساده باعث سهولت تعمیر و نگهداری میشود.
مقاومت در برابر فشار
بسیاری از مدلها برای فشارهای بالا طراحی شدهاند.
قابلیت اتوماسیون
امکان نصب عملگرهای پنوماتیکی، هیدرولیکی و برقی وجود دارد.
معایب شیر توپی
عدم مناسب بودن برای کنترل دقیق جریان
بال ولو بیشتر برای قطع و وصل کامل طراحی شده است.
احتمال آسیب به سیت در سیالات ساینده
وجود ذرات جامد میتواند باعث سایش نشیمنگاه شود.
ایجاد ضربه فشاری
باز و بسته شدن سریع ممکن است در برخی سیستمها موجب شوک هیدرولیکی شود.
محدودیت در دماهای بسیار بالا
در مدلهای دارای سیت نرم، دمای کاری محدود است.
انواع شیر توپی بر اساس طراحی توپ
بال ولو شناور (Floating Ball Valve)
در این مدل توپ آزادانه بین دو سیت قرار گرفته است.
مزایا:
طراحی ساده
قیمت مناسب
آببندی خوب
کاربرد:
صنایع نفت و گاز
آب و فاضلاب
صنایع عمومی
بال ولو ترونیون (Trunnion Ball Valve)
توپ توسط تکیهگاههای بالا و پایین نگهداری میشود.
مزایا:
مناسب برای فشارهای بالا
کاهش گشتاور عملیاتی
عملکرد بهتر در سایزهای بزرگ
کاربرد:
خطوط انتقال گاز
پالایشگاهها
صنایع پتروشیمی
انواع شیر توپی بر اساس تعداد قطعات بدنه
بال ولو یک تکه (One Piece)
دارای بدنه یکپارچه بوده و بیشتر در سایزهای کوچک استفاده میشود.
بال ولو دو تکه (Two Piece)
رایجترین نوع شیر توپی صنعتی است.
بال ولو سه تکه (Three Piece)
قابلیت تعمیر و سرویس آسان دارد و در صنایع حساس کاربرد زیادی دارد.
انواع شیر توپی بر اساس مسیر جریان
بال ولو فول پورت (Full Port)
قطر سوراخ توپ برابر قطر لوله است.
مزایا:
حداقل افت فشار
حداکثر جریان عبوری
بال ولو ردیوس پورت (Reduced Port)
قطر داخلی توپ کوچکتر از قطر لوله است.
مزایا:
قیمت کمتر
وزن کمتر
انواع شیر توپی بر اساس نوع اتصال

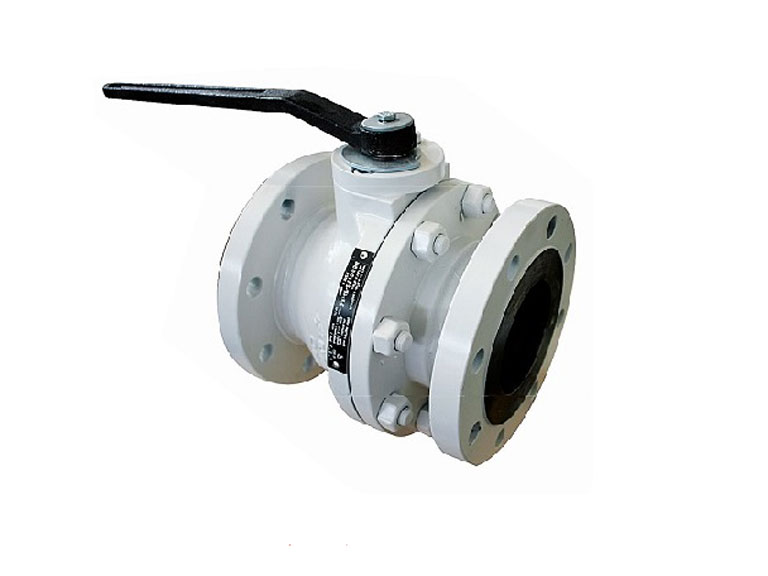

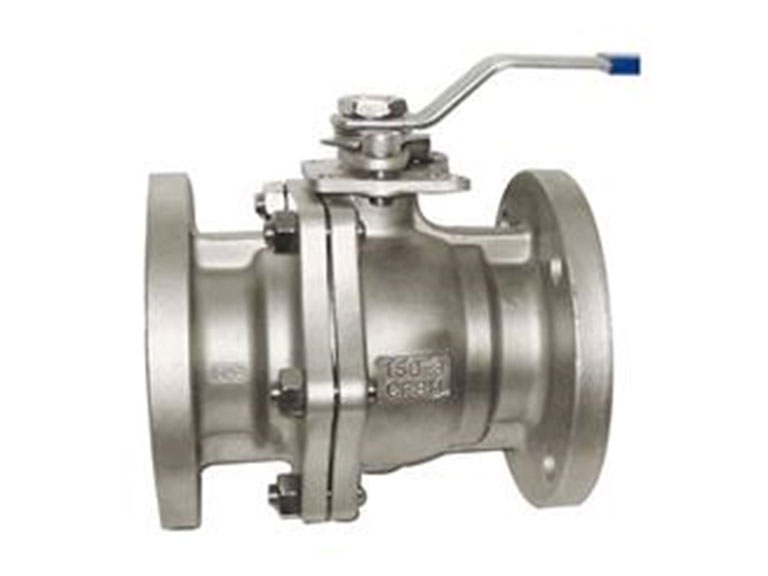

بال ولو فلنجی
در صنایع نفت، گاز و پتروشیمی بسیار پرکاربرد است.
بال ولو رزوهای
برای سایزهای کوچک و فشارهای متوسط استفاده میشود.
بال ولو جوشی
در خطوط حساس و فشار بالا کاربرد دارد.
بال ولو ساکت ولد
برای سیستمهای فشار بالا و قطرهای کوچک مناسب است.
انواع شیر توپی بر اساس نوع عملگر
دستی (Manual)
توسط اهرم یا دسته کنترل میشود.
پنوماتیکی (Pneumatic)
با استفاده از هوای فشرده عمل میکند.
برقی (Electric)
برای سیستمهای اتوماسیون صنعتی استفاده میشود.
هیدرولیکی (Hydraulic)
در صنایع سنگین و شرایط خاص کاربرد دارد.
مواد اولیه شیر توپی
کربن استیل
برای کاربردهای عمومی صنعتی مناسب است.
استنلس استیل
برای محیطهای خورنده و صنایع حساس استفاده میشود.
چدن داکتیل
در صنایع آب و فاضلاب کاربرد دارد.
فولاد آلیاژی
برای فشار و دمای بالا مورد استفاده قرار میگیرد.
برنج
در سیستمهای تأسیساتی و صنعتی سبک کاربرد دارد.
آلیاژهای ویژه
مانند مونل، اینکونل و هستلوی برای شرایط خاص استفاده میشوند.
گریدهای پرکاربرد شیر توپی
ASTM A216 WCB
رایجترین گرید کربن استیل.
ASTM A351 CF8
معادل استنلس استیل 304.
ASTM A351 CF8M
معادل استنلس استیل 316.
ASTM A105
برای شیرهای فورج شده.
ASTM A182 F316
برای محیطهای خورنده و صنایع شیمیایی.
کلاسهای فشاری شیر توپی
بال ولوها در کلاسهای مختلف تولید میشوند.
کلاسهای رایج عبارتاند از:
Class 150
Class 300
Class 600
Class 900
Class 1500
Class 2500
انتخاب کلاس فشاری به فشار و دمای سیستم بستگی دارد.
استانداردهای شیر توپی
API 6D
استاندارد اصلی شیرهای خطوط انتقال نفت و گاز.
API 608
مخصوص شیرهای توپی فلزی.
API 607
استاندارد Fire Safe.
ASME B16.34
استاندارد طراحی شیرآلات صنعتی.
ISO 17292
برای شیرهای توپی فلزی.
API 598
برای تست و بازرسی شیرآلات.
کاربردهای شیر توپی
صنایع نفت و گاز
در خطوط انتقال نفت، گاز و فرآوردههای نفتی استفاده میشود.
صنایع پتروشیمی
برای کنترل و ایزوله کردن خطوط فرآیندی کاربرد دارد.
پالایشگاهها
در واحدهای فرآیندی و خطوط انتقال سیال استفاده میشود.
نیروگاهها
در سیستمهای بخار، آب و سوخت کاربرد دارد.
صنایع شیمیایی
برای انتقال مواد خورنده و حساس استفاده میشود.
صنایع غذایی
در خطوط بهداشتی و فرآوری مواد غذایی کاربرد دارد.
صنایع دارویی
برای انتقال سیالات حساس و استریل مورد استفاده قرار میگیرد.
صنایع آب و فاضلاب
در شبکههای انتقال آب و تأسیسات تصفیهخانه کاربرد دارد.
تفاوت شیر توپی با شیر کشویی
بال ولو با یک چرخش 90 درجهای عمل میکند، اما شیر کشویی نیاز به چندین دور چرخش دارد.
سرعت عملکرد بال ولو بسیار بیشتر است.
تفاوت شیر توپی با شیر سوزنی
شیر سوزنی برای تنظیم دقیق جریان طراحی شده، اما بال ولو برای قطع و وصل سریع مناسب است.
تفاوت شیر توپی با شیر پروانهای
بال ولو آببندی بهتری دارد، در حالی که شیر پروانهای معمولاً سبکتر و اقتصادیتر است.
بازرسی و کنترل کیفیت شیر توپی
برای اطمینان از کیفیت محصول، آزمایشهای مختلفی انجام میشود.
مهمترین تستها عبارتاند از:
تست هیدرواستاتیک
تست نشتی سیت
تست عملکرد
تست Fire Safe
تست فشار بدنه
بازرسی ابعادی
آنالیز شیمیایی
آزمون غیرمخرب
عوامل مؤثر بر قیمت شیر توپی
قیمت بال ولو به عوامل مختلفی بستگی دارد.
جنس بدنه
سایز شیر
کلاس فشاری
نوع اتصال
نوع عملگر
برند سازنده
استاندارد ساخت
کشور تولیدکننده
متریال سیت و آببند
شیرهای استنلس استیل، ترونیون و کلاس بالا معمولاً قیمت بیشتری دارند.
نکات مهم در انتخاب شیر توپی
برای انتخاب مناسب باید موارد زیر بررسی شوند:
نوع سیال
فشار کاری
دمای عملیاتی
سایز خط
نوع اتصال
استاندارد مورد نیاز
شرایط محیطی
نوع عملگر
انتخاب صحیح میتواند باعث افزایش راندمان و کاهش هزینههای نگهداری شود.
جمعبندی
شیر توپی یا Ball Valve یکی از پرکاربردترین شیرآلات صنعتی در جهان است که به دلیل عملکرد سریع، آببندی عالی، افت فشار کم و طول عمر بالا در صنایع مختلف مورد استفاده قرار میگیرد. این شیرها در انواع شناور، ترونیون، فلنجی، رزوهای، جوشی و اتوماتیک تولید میشوند و کاربرد گستردهای در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی و دارویی دارند.
انتخاب صحیح جنس، کلاس فشاری، نوع اتصال و استاندارد ساخت نقش مهمی در عملکرد مطمئن و افزایش طول عمر شیر توپی دارد و میتواند ایمنی و بهرهوری سیستمهای صنعتی را به میزان قابل توجهی افزایش دهد.
