دستگاه اندازهگیری سطح (Level Measurement Devices)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
دستگاههای اندازهگیری سطح از تجهیزات کلیدی ابزار دقیق در صنایع فرآیندی هستند که برای تعیین میزان ارتفاع یا مقدار پرشدگی سیالات (مایعات) و مواد جامد در مخازن، سیلوها و تانکها استفاده میشوند. کنترل دقیق سطح یکی از پارامترهای حیاتی در ایمنی، بهرهوری و پایداری فرآیندهای صنعتی است، زیرا ارتباط مستقیم با کنترل جریان، فشار و حجم دارد.
این تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی، دارویی، سیمان، فولاد و سیستمهای ذخیرهسازی مواد کاربرد گسترده دارند و نقش مهمی در جلوگیری از سرریز، خشککار کردن پمپها و مدیریت موجودی دارند.
دستگاه اندازهگیری سطح چیست؟
دستگاه اندازهگیری سطح تجهیزی است که میزان ارتفاع سیال یا جامد موجود در یک مخزن را اندازهگیری کرده و آن را بهصورت عددی، سیگنال الکتریکی یا هشدار (Alarm) به سیستم کنترل ارسال میکند.
این دستگاهها میتوانند بهصورت تماسی یا غیرتماسی طراحی شوند و بسته به نوع کاربرد، دقت و تکنولوژی متفاوتی دارند.
اهمیت اندازهگیری سطح در صنعت
اندازهگیری سطح یکی از مهمترین پارامترهای کنترلی است زیرا:
از سرریز مخازن جلوگیری میکند
مانع خشککار کردن پمپها میشود
موجودی مواد را مدیریت میکند
ایمنی فرآیند را افزایش میدهد
کنترل بهینه تولید را ممکن میسازد
در بسیاری از سیستمها، کنترل سطح مستقیماً با کنترل فرآیند مرتبط است.
ساختار دستگاههای اندازهگیری سطح
ساختار این تجهیزات بسته به نوع تکنولوژی متفاوت است اما معمولاً شامل اجزای زیر هستند:
عنصر حسگر (Sensor Element)
واحد پردازش سیگنال (Signal Processing Unit)
فرستنده یا ترانسمیتر (Transmitter)
بدنه محافظ (Housing)
سیستم نمایش یا خروجی (Display / Output)
آنتن یا پروب (در مدلهای راداری و التراسونیک)
کیفیت طراحی این اجزا تأثیر مستقیم بر دقت اندازهگیری دارد.
نحوه عملکرد دستگاههای اندازهگیری سطح
عملکرد این دستگاهها بر اساس اندازهگیری فاصله، فشار، امواج یا تغییرات الکتریکی است.
مراحل عملکرد:
ارسال سیگنال (صوتی، رادیویی یا فیزیکی)
برخورد سیگنال با سطح سیال یا جامد
بازگشت یا تغییر سیگنال
محاسبه فاصله یا سطح
تبدیل به داده قابل نمایش یا کنترل
این فرآیند بهصورت لحظهای انجام میشود.
مزایای دستگاههای اندازهگیری سطح
کنترل دقیق مخازن
اندازهگیری دقیق سطح باعث بهبود کنترل فرآیند میشود.
افزایش ایمنی
از سرریز یا کمبود مواد جلوگیری میکند.
کاهش هزینهها
مدیریت بهتر موجودی و کاهش هدررفت.
قابلیت اتصال به سیستمهای کنترل
به PLC و DCS متصل میشوند.
تنوع بالا
در انواع مختلف برای شرایط صنعتی گوناگون تولید میشوند.
معایب دستگاههای اندازهگیری سطح
حساسیت به شرایط محیطی
بخار، گردوغبار یا کف میتواند روی دقت اثر بگذارد.
نیاز به کالیبراسیون
برخی مدلها نیاز به تنظیم دورهای دارند.
هزینه مدلهای پیشرفته
مدلهای راداری و دیجیتال قیمت بالاتری دارند.
محدودیت در برخی سیالات خاص
برخی مواد چسبنده یا کفدار میتوانند مشکل ایجاد کنند.

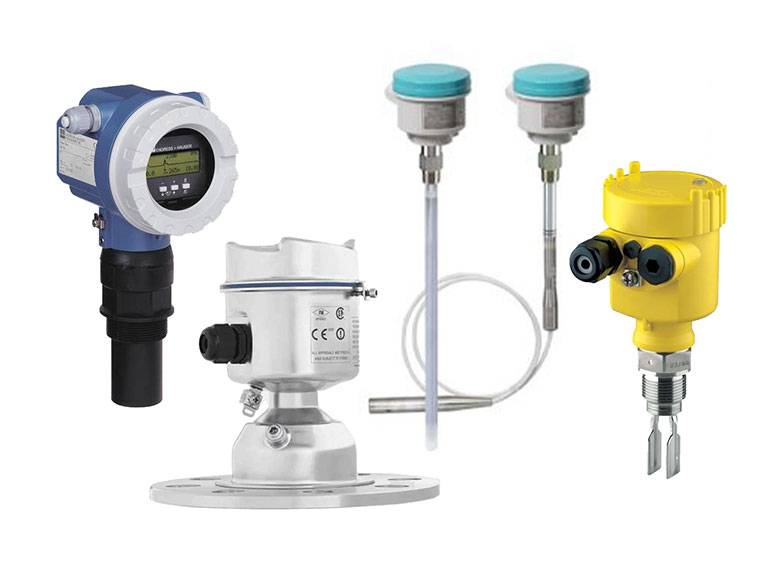

انواع دستگاههای اندازهگیری سطح
سنسور سطح التراسونیک (Ultrasonic Level Sensor)
با ارسال امواج صوتی سطح را اندازهگیری میکند.
مزایا:
غیرتماسی
نصب آسان
مناسب مخازن بزرگ
کاربرد:
آب و فاضلاب
صنایع عمومی
سنسور سطح راداری (Radar Level Sensor)
با امواج مایکروویو کار میکند.
مزایا:
دقت بسیار بالا
عملکرد در شرایط سخت
مناسب بخار و گردوغبار
کاربرد:
نفت و گاز
پتروشیمی
سنسور سطح هیدرواستاتیک
بر اساس فشار ستون مایع کار میکند.
مزایا:
قیمت مناسب
دقت خوب
کاربرد:
مخازن آب
چاهها

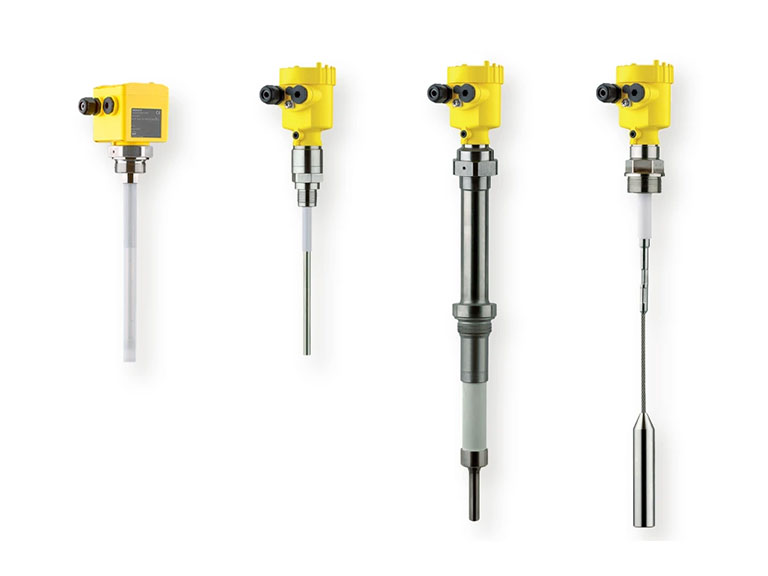

سنسور سطح خازنی (Capacitive Level Sensor)
بر اساس تغییر ظرفیت خازنی عمل میکند.
مزایا:
مناسب مواد جامد و مایع
دقت مناسب
کاربرد:
صنایع غذایی
سیلوها
سنسور سطح شناوری (Float Level Sensor)
با شناور مکانیکی سطح را اندازهگیری میکند.
مزایا:
ساده و اقتصادی
قابل اعتماد
کاربرد:
مخازن کوچک
پمپها
سنسور سطح لیزری
با پرتو لیزر فاصله را اندازهگیری میکند.
مزایا:
دقت بالا
سرعت پاسخ سریع
سنسور سطح ارتعاشی (Vibrating Fork)
برای تشخیص سطح نقطهای استفاده میشود.
مزایا:
مناسب هشدار سطح
بدون نیاز به کالیبراسیون زیاد
انواع دستگاههای سطح بر اساس نوع اندازهگیری
اندازهگیری پیوسته (Continuous Level)
سطح را بهصورت مداوم نمایش میدهد.
اندازهگیری نقطهای (Point Level)
فقط یک سطح مشخص را تشخیص میدهد (High/Low Alarm).
مواد اولیه دستگاههای اندازهگیری سطح
استنلس استیل
برای محیطهای خورنده و صنعتی.
پلاستیک مهندسی
برای کاربردهای سبک.
PTFE
برای سیالات شیمیایی خورنده.
آلیاژهای خاص
برای دما و فشار بالا.
گریدهای پرکاربرد
ASTM A240 316L
برای محیطهای خورنده.
IP67 / IP68
برای حفاظت در برابر آب و گردوغبار.
استانداردهای دستگاههای اندازهگیری سطح
IEC 61508
استاندارد ایمنی عملکردی.
ISO 9001
کنترل کیفیت تولید.
IEC 60529
درجه حفاظت IP.
API MPMS
برای اندازهگیری در صنایع نفت.
EN 1092
برای اتصالات فلنجی.
کاربردهای دستگاههای اندازهگیری سطح
صنایع نفت و گاز
برای کنترل مخازن ذخیره.
پتروشیمی
برای پایش مواد شیمیایی.
نیروگاهها
برای کنترل سطح آب و بخار.
آب و فاضلاب
برای مخازن تصفیه و ذخیره.
صنایع غذایی
برای کنترل مواد اولیه.
دارویی
در فرآیندهای حساس تولید.
سیلوها و صنایع معدنی
برای مواد جامد فلهای.
تفاوت سنسور سطح راداری و التراسونیک
راداری در شرایط سخت مانند بخار، گردوغبار و دمای بالا دقیقتر است، در حالی که التراسونیک اقتصادیتر و مناسب شرایط عمومی است.
تفاوت اندازهگیری پیوسته و نقطهای
پیوسته سطح را بهصورت عددی نمایش میدهد، اما نقطهای فقط وضعیت هشدار را اعلام میکند.
بازرسی و کنترل کیفیت دستگاههای اندازهگیری سطح
برای اطمینان از عملکرد صحیح، تستهای زیر انجام میشود:
تست دقت اندازهگیری
تست کالیبراسیون
تست دما
تست فشار
تست پاسخ زمانی
تست IP Protection
تست نویز سیگنال
آزمون طول عمر
عوامل مؤثر بر قیمت دستگاههای اندازهگیری سطح
نوع تکنولوژی (راداری، التراسونیک، هیدرواستاتیک)
دقت اندازهگیری
برند سازنده
شرایط محیطی
جنس بدنه
استاندارد ساخت
نوع خروجی (آنالوگ یا دیجیتال)
مدلهای راداری معمولاً گرانتر هستند.
نکات مهم در انتخاب دستگاه اندازهگیری سطح
نوع سیال (مایع یا جامد)
شرایط محیطی (بخار، گردوغبار)
دقت مورد نیاز
نوع مخزن
دمای کاری
فشار سیستم
نوع خروجی
انتخاب صحیح دستگاه نقش مهمی در جلوگیری از خطاهای فرآیندی دارد.
جمعبندی
دستگاههای اندازهگیری سطح از تجهیزات حیاتی ابزار دقیق هستند که برای کنترل و پایش میزان پرشدگی مخازن و سیلوها استفاده میشوند. این تجهیزات در انواع التراسونیک، راداری، هیدرواستاتیک، خازنی و مکانیکی تولید شده و در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، غذایی و دارویی کاربرد گسترده دارند.
استفاده صحیح از این تجهیزات باعث افزایش ایمنی، کاهش هزینهها، بهبود کنترل فرآیند و جلوگیری از خطاهای عملیاتی میشود. انتخاب مناسب نوع تکنولوژی، دقت و شرایط نصب نقش کلیدی در عملکرد پایدار سیستم دارد.
