شیرآلات کشویی (Gate Valve)؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای استفاده در صنایع مختلف

شیرآلات کشویی یا Gate Valve یکی از پرکاربردترین تجهیزات کنترلی در صنایع نفت، گاز، پتروشیمی، نیروگاهی، تأسیسات آب و فاضلاب، صنایع فولاد، صنایع شیمیایی و خطوط انتقال سیالات هستند. این شیرها برای قطع و وصل کامل جریان سیال طراحی شده‌اند و به دلیل افت فشار بسیار کم در حالت باز، یکی از محبوب‌ترین انواع شیرآلات صنعتی محسوب می‌شوند.

شیر کشویی از دیرباز به عنوان یکی از اصلی‌ترین تجهیزات کنترل جریان در سیستم‌های لوله‌کشی صنعتی شناخته شده است. ساختار ساده، مقاومت بالا، طول عمر زیاد و قابلیت استفاده در فشارها و دماهای مختلف باعث شده است که این شیر در بسیاری از پروژه‌های صنعتی و زیرساختی مورد استفاده قرار گیرد.

در سیستم‌هایی که نیاز به باز یا بسته شدن کامل مسیر جریان وجود دارد و کنترل تدریجی دبی مدنظر نیست، شیر کشویی بهترین انتخاب محسوب می‌شود. این شیرها در سایزهای مختلف و از متریال‌های گوناگون تولید شده و توانایی کار در شرایط عملیاتی بسیار سخت را دارند.

شیر کشویی چیست؟

شیر کشویی یا Gate Valve نوعی شیر صنعتی است که با حرکت عمودی یک دیسک یا گیت (Gate) مسیر عبور سیال را باز یا بسته می‌کند. در حالت کاملاً باز، گیت از مسیر جریان خارج شده و سیال تقریباً بدون مانع عبور می‌کند. در حالت بسته نیز گیت به طور کامل روی نشیمنگاه قرار گرفته و جریان را قطع می‌کند.

نام این شیر از مکانیزم عملکرد آن گرفته شده است؛ زیرا قطعه مسدودکننده شبیه یک دروازه یا کشو در مسیر جریان حرکت می‌کند.

ساختار شیر کشویی

شیر کشویی از اجزای مختلفی تشکیل شده است که هر یک نقش مهمی در عملکرد آن دارند.

اجزای اصلی شیر کشویی عبارت‌اند از:

• بدنه (Body)

• درپوش یا بونت (Bonnet)

• گیت یا دیسک (Gate)

• استم یا محور (Stem)

• فلکه دستی یا عملگر (Handwheel / Actuator)

• نشیمنگاه (Seat)

• پکینگ (Packing)

• گلند (Gland)

• پیچ و مهره‌های اتصال

کیفیت ساخت هر یک از این قطعات تأثیر مستقیمی بر عملکرد و طول عمر شیر دارد.

نحوه عملکرد شیر کشویی

عملکرد شیر کشویی بسیار ساده است. با چرخاندن فلکه یا فعال شدن عملگر، استم به سمت بالا یا پایین حرکت می‌کند. این حرکت باعث بالا رفتن یا پایین آمدن گیت می‌شود.

در حالت باز:

گیت کاملاً از مسیر جریان خارج شده و سیال بدون محدودیت عبور می‌کند.

در حالت بسته:

گیت روی نشیمنگاه قرار گرفته و مسیر عبور سیال به طور کامل مسدود می‌شود.

به همین دلیل شیر کشویی برای قطع و وصل کامل جریان طراحی شده و برای تنظیم دبی مناسب نیست.

مزایای شیر کشویی

افت فشار بسیار کم

در حالت باز، مسیر عبور سیال تقریباً بدون مانع است و افت فشار بسیار ناچیز خواهد بود.

آب‌بندی مناسب

در حالت بسته، شیر می‌تواند آب‌بندی بسیار مطلوبی ایجاد کند.

قابلیت استفاده در فشارهای بالا

بسیاری از مدل‌های شیر کشویی برای شرایط فشار بالا طراحی شده‌اند.

مناسب برای خطوط بزرگ

در سایزهای بزرگ عملکرد بسیار خوبی دارد.

عمر طولانی

در صورت نگهداری مناسب، سال‌ها بدون مشکل کار می‌کند.

قابلیت استفاده برای انواع سیالات

برای آب، بخار، نفت، گاز، مواد شیمیایی و بسیاری از سیالات صنعتی مناسب است.

معایب شیر کشویی

سرعت پایین باز و بسته شدن

برای باز یا بسته شدن کامل نیاز به چندین دور چرخش دارد.

عدم مناسب بودن برای کنترل جریان

استفاده از شیر کشویی در حالت نیمه‌باز باعث سایش و آسیب به گیت می‌شود.

ابعاد نسبتاً بزرگ

در مقایسه با برخی شیرآلات دیگر فضای بیشتری اشغال می‌کند.

هزینه تعمیرات در برخی مدل‌ها

در صورت آسیب‌دیدگی قطعات داخلی، تعمیرات می‌تواند زمان‌بر باشد.

انواع شیر کشویی بر اساس طراحی گیت

شیر کشویی گوه‌ای (Wedge Gate Valve)

رایج‌ترین نوع شیر کشویی است که دارای دیسک گوه‌ای شکل می‌باشد.

مزایا:

• آب‌بندی مناسب

• مقاومت بالا

• عملکرد مطمئن در فشارهای بالا

شیر کشویی موازی (Parallel Gate Valve)

در این مدل، دو صفحه موازی مسیر جریان را مسدود می‌کنند.

مزایا:

• مناسب برای بخار

• کاهش سایش نشیمنگاه

شیر کشویی چاقویی (Knife Gate Valve)

دارای تیغه‌ای باریک و تیز برای قطع سیالات حاوی ذرات جامد است.

کاربردها:

• صنایع معدنی

• صنایع کاغذ

• فاضلاب

• دوغاب‌ها

انواع شیر کشویی بر اساس نوع استم

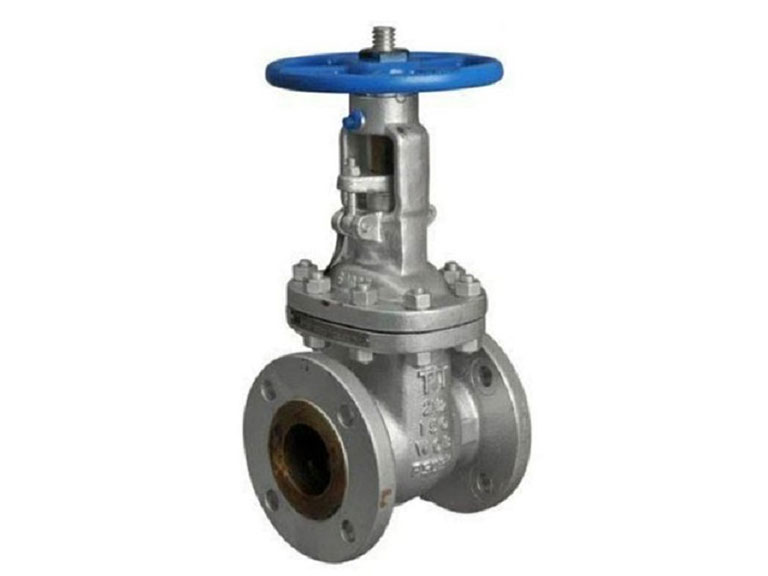

شیر کشویی با استم بالارونده (Rising Stem)

در هنگام باز شدن، استم به سمت بالا حرکت می‌کند.

مزایا:

• مشاهده آسان وضعیت شیر

• نگهداری بهتر

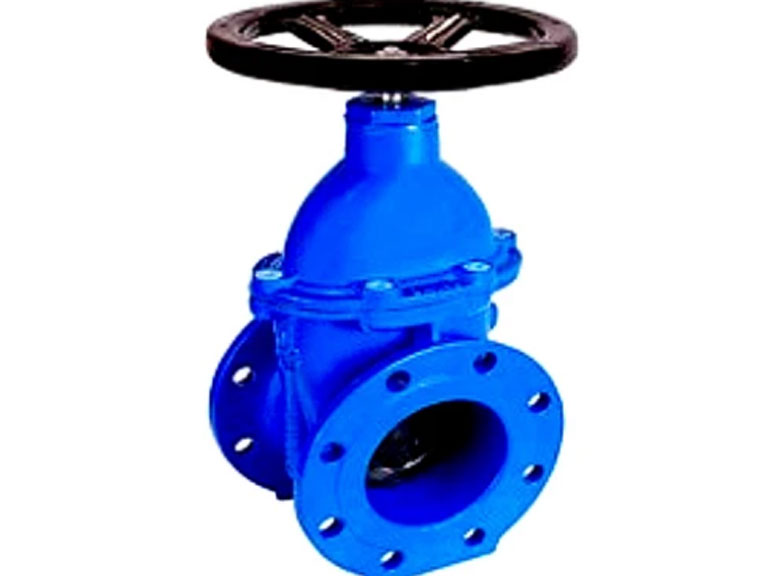

شیر کشویی با استم ثابت (Non Rising Stem)

استم در جای خود باقی می‌ماند و فقط گیت حرکت می‌کند.

مزایا:

• مناسب برای فضاهای محدود

• ابعاد کوچکتر

انواع شیر کشویی بر اساس نوع اتصال

شیر کشویی فلنجی

پرکاربردترین نوع در صنایع سنگین.

شیر کشویی دنده‌ای

برای سایزهای کوچک و فشارهای پایین استفاده می‌شود.

شیر کشویی جوشی

در خطوط حساس و فشار بالا کاربرد دارد.

شیر کشویی ساکت ولد

برای سیستم‌های فشار بالا و سایزهای کوچک مناسب است.

انواع شیر کشویی بر اساس نوع عملگر

دستی (Manual)

با استفاده از فلکه دستی کنترل می‌شود.

گیربکسی (Gear Operated)

برای سایزهای بزرگ استفاده می‌شود.

پنوماتیکی (Pneumatic)

توسط هوای فشرده عمل می‌کند.

هیدرولیکی (Hydraulic)

برای شرایط خاص صنعتی کاربرد دارد.

الکتریکی (Electric Actuator)

از موتور الکتریکی برای کنترل استفاده می‌کند.

مواد اولیه شیر کشویی

کربن استیل

مناسب برای کاربردهای عمومی صنعتی.

استنلس استیل

برای محیط‌های خورنده و صنایع شیمیایی.

چدن خاکستری

در سیستم‌های آب و فاضلاب کاربرد دارد.

چدن داکتیل

دارای مقاومت مکانیکی بالا و وزن مناسب است.

فولاد آلیاژی

برای دماها و فشارهای بالا استفاده می‌شود.

برنز و برنج

در صنایع دریایی و برخی سیستم‌های خاص کاربرد دارند.

گریدهای پرکاربرد شیر کشویی

ASTM A216 WCB

رایج‌ترین گرید کربن استیل.

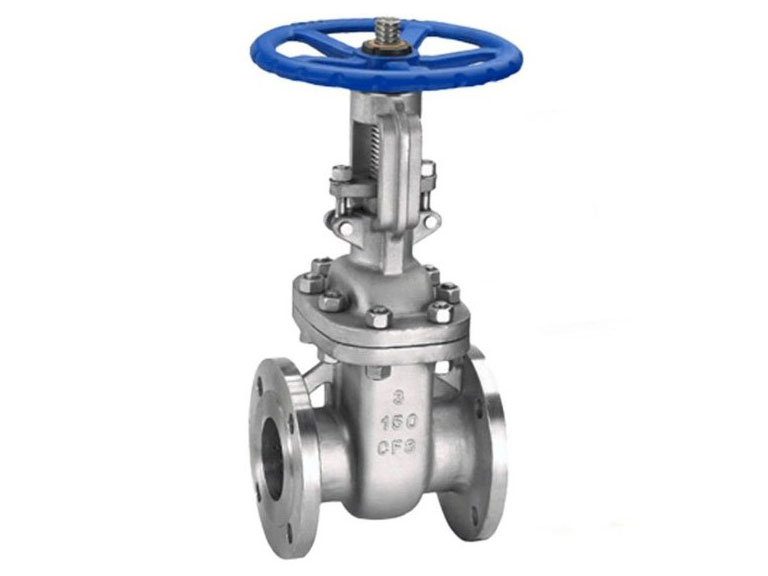

ASTM A351 CF8

معادل استنلس استیل 304.

ASTM A351 CF8M

معادل استنلس استیل 316.

ASTM A217 WC6

برای دماهای بالا.

ASTM A217 WC9

برای شرایط بسیار سخت نیروگاهی.

کلاس‌های فشاری شیر کشویی

شیرهای کشویی براساس استانداردهای مختلف در کلاس‌های زیر تولید می‌شوند:

• Class 150

• Class 300

• Class 600

• Class 900

• Class 1500

• Class 2500

انتخاب کلاس مناسب به فشار و دمای عملیاتی بستگی دارد.

استانداردهای شیر کشویی

ASME B16.34

استاندارد طراحی شیرآلات صنعتی.

API 600

مهم‌ترین استاندارد شیرهای کشویی فولادی.

API 6D

برای خطوط انتقال نفت و گاز.

BS 1414

استاندارد شیرهای کشویی صنعتی.

DIN 3352

استاندارد اروپایی شیرهای کشویی.

ISO 10434

برای صنایع نفت و گاز.

کاربردهای شیر کشویی

صنایع نفت و گاز

برای قطع و وصل خطوط انتقال نفت و گاز استفاده می‌شود.

صنایع پتروشیمی

در واحدهای فرآیندی و خطوط انتقال مواد شیمیایی کاربرد دارد.

نیروگاه‌ها

در خطوط بخار، آب تغذیه و سیستم‌های خنک‌کننده استفاده می‌شود.

صنایع آب و فاضلاب

برای کنترل جریان آب در شبکه‌های انتقال کاربرد دارد.

صنایع فولاد

در سیستم‌های خنک‌کاری و انتقال سیالات صنعتی استفاده می‌شود.

صنایع دریایی

در کشتی‌ها و سکوهای نفتی کاربرد گسترده‌ای دارد.

صنایع معدنی

در خطوط انتقال دوغاب و سیالات صنعتی مورد استفاده قرار می‌گیرد.

بازرسی و کنترل کیفیت شیر کشویی

برای اطمینان از عملکرد صحیح، شیرهای کشویی تحت آزمایش‌های مختلف قرار می‌گیرند.

مهم‌ترین تست‌ها عبارت‌اند از:

• تست هیدرواستاتیک

• تست نشتی نشیمنگاه

• تست فشار بدنه

• تست عملکرد

• آزمون مواد

• تست ضخامت بدنه

• بازرسی ابعادی

• آزمون غیرمخرب

عوامل مؤثر بر قیمت شیر کشویی

قیمت شیر کشویی تحت تأثیر عوامل مختلفی قرار دارد.

• جنس بدنه

• سایز شیر

• کلاس فشاری

• نوع اتصال

• برند تولیدکننده

• کشور سازنده

• نوع عملگر

• استاندارد ساخت

• قیمت مواد اولیه

شیرهای استنلس استیل و مدل‌های کلاس بالا معمولاً قیمت بیشتری دارند.

نکات مهم در انتخاب شیر کشویی

برای انتخاب صحیح شیر کشویی باید موارد زیر بررسی شوند:

• نوع سیال

• فشار کاری

• دمای عملیاتی

• سایز خط لوله

• نوع اتصال

• کلاس فشاری

• شرایط محیطی

• استاندارد مورد نیاز

انتخاب صحیح باعث افزایش ایمنی، کاهش هزینه‌های تعمیرات و بهبود عملکرد سیستم خواهد شد.

جمع‌بندی

شیرآلات کشویی یا Gate Valve یکی از مهم‌ترین تجهیزات کنترل جریان در صنایع مختلف هستند که برای قطع و وصل کامل سیال طراحی شده‌اند. افت فشار بسیار کم، آب‌بندی مناسب، استحکام بالا و قابلیت استفاده در شرایط مختلف عملیاتی از مهم‌ترین مزایای این شیرها محسوب می‌شود.

شیرهای کشویی در انواع گوه‌ای، موازی و چاقویی و همچنین در مدل‌های دستی، گیربکسی، پنوماتیکی و برقی تولید می‌شوند. انتخاب صحیح جنس، کلاس فشاری و استاندارد ساخت می‌تواند نقش مهمی در افزایش طول عمر تجهیزات، کاهش هزینه‌های نگهداری و بهبود عملکرد سیستم‌های صنعتی داشته باشد.
