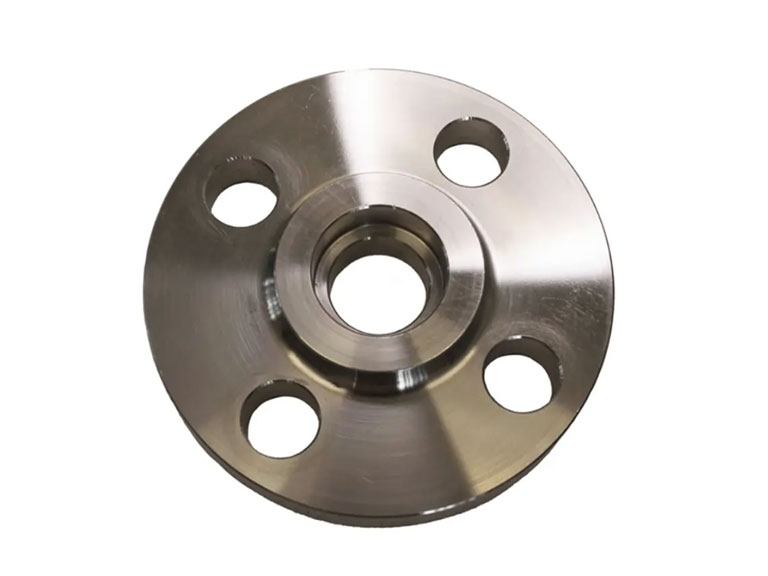

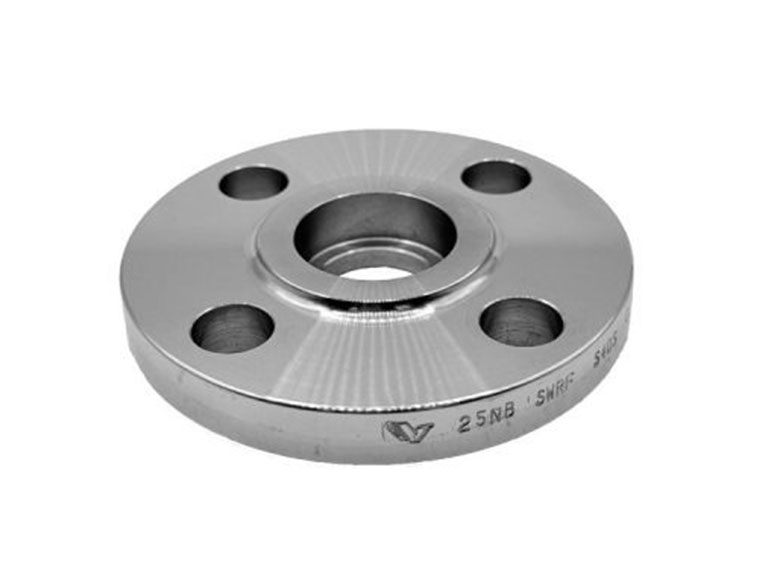

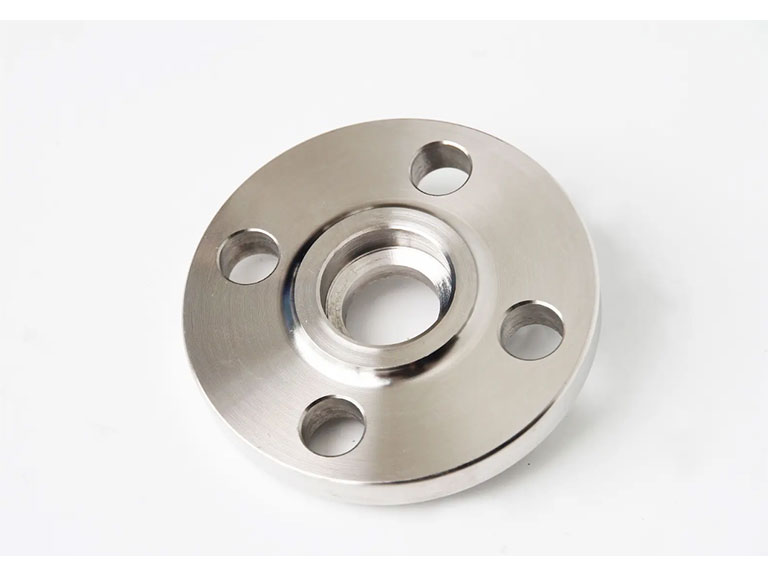

فلنج ساکت ولد
فلنج ساکت ولد؛ معرفی کامل، انواع، مشخصات فنی، کاربردها و مزایای Socket Weld Flange
فلنج ساکت ولد یکی از انواع مهم و پرکاربرد فلنجها در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و سیستمهای پایپینگ فشار متوسط و بالا است. این نوع فلنج که با نام Socket Weld Flange شناخته میشود، به دلیل ساختار خاص خود و روش اتصال متفاوت نسبت به سایر فلنجها، در سیستمهایی که نیاز به آببندی مطمئن و استحکام مناسب در سایزهای کوچک دارند، کاربرد گستردهای دارد.
در پروژههای صنعتی، انتخاب نوع فلنج نقش مهمی در ایمنی، دوام و عملکرد سیستم لولهکشی دارد. فلنج ساکت ولد به دلیل طراحی ساده، نصب نسبتاً آسان و قابلیت تحمل فشار بالا در سایزهای کوچک، یکی از گزینههای محبوب مهندسان پایپینگ محسوب میشود.
فلنج ساکت ولد چیست؟
فلنج ساکت ولد نوعی فلنج صنعتی است که لوله در داخل حفره (Socket) آن قرار میگیرد و سپس از بیرون جوشکاری میشود. برخلاف فلنج اسلیپون که لوله از داخل عبور میکند، در فلنج ساکت ولد لوله داخل نشیمنگاه فلنج قرار گرفته و با یک جوش فیلت (Fillet Weld) در محل اتصال تثبیت میشود.
این طراحی باعث ایجاد اتصال محکم و آببندی مناسب در خطوط لوله با قطر کوچک و فشار بالا میشود. فلنج ساکت ولد معمولاً در سایزهای کوچک (تا 2 یا 3 اینچ) مورد استفاده قرار میگیرد.
ساختار فلنج ساکت ولد
فلنج ساکت ولد از بخشهای اصلی زیر تشکیل شده است:
بدنه فلنج
حفره داخلی (Socket)
سطح آببندی
سوراخهای پیچ و مهره
محل نشیمن لوله
ناحیه جوشکاری فیلت
در این نوع فلنج، لوله به صورت کامل داخل حفره قرار گرفته و سپس از بیرون جوش داده میشود. این طراحی باعث افزایش استحکام اتصال در ابعاد کوچک میشود.
نحوه عملکرد فلنج ساکت ولد
عملکرد فلنج ساکت ولد بر اساس اتصال مکانیکی و جوشکاری فیلت است. ابتدا لوله درون ساکت فلنج قرار داده میشود و فاصله کوچکی بین انتهای لوله و کف نشیمنگاه باقی میماند تا از ایجاد تنش حرارتی جلوگیری شود.
سپس جوشکاری در قسمت بیرونی فلنج انجام شده و اتصال نهایی شکل میگیرد. در مرحله بعد، فلنج با استفاده از پیچ و مهره به فلنج مقابل یا تجهیزات دیگر متصل شده و گسکت برای آببندی بین سطوح قرار میگیرد.
مزایای فلنج ساکت ولد
استحکام مناسب در سایزهای کوچک
این فلنج در قطرهای کم، استحکام بسیار خوبی ارائه میدهد و برای فشارهای بالا مناسب است.
نصب آسان
نسبت به برخی اتصالات پیچیدهتر، فرآیند نصب سادهتری دارد.
کاهش احتمال نشتی
به دلیل جوشکاری فیلت و قرارگیری دقیق لوله، احتمال نشتی بسیار کم است.
عدم نیاز به آمادهسازی پیچیده لوله
در مقایسه با فلنج گلودار، نیاز به دقت کمتر در آمادهسازی انتهای لوله دارد.
مناسب برای فشارهای بالا در سایز کوچک
در سیستمهای کوچک اما تحت فشار، عملکرد بسیار مناسبی دارد.
معایب فلنج ساکت ولد
محدودیت سایز
معمولاً برای سایزهای بزرگ مناسب نیست و بیشتر در سایزهای کوچک استفاده میشود.
احتمال ایجاد تنش حرارتی
در صورت نصب نادرست، ممکن است تنش در محل جوش ایجاد شود.
عدم تخلیه کامل سیال
وجود فاصله داخلی ممکن است در برخی کاربردها باعث باقیماندن سیال شود.
نیاز به جوشکاری دقیق
کیفیت جوش تأثیر مستقیم بر عملکرد نهایی دارد.
انواع فلنج ساکت ولد
فلنج ساکت ولد تخت (Flat Face)
دارای سطح کاملاً صاف بوده و در کاربردهای خاص و کمفشار استفاده میشود.
فلنج ساکت ولد برجسته (Raised Face)
دارای سطح برجسته برای بهبود آببندی و افزایش کارایی گسکت است.
فلنج ساکت ولد رینگ تایپ (RTJ)
برای شرایط فشار و دمای بالا طراحی شده و از رینگ فلزی برای آببندی استفاده میکند.
فلنج ساکت ولد سبک
برای کاربردهای عمومی و سیستمهای کمفشار مورد استفاده قرار میگیرد.
مواد اولیه فلنج ساکت ولد
فلنجهای ساکت ولد از مواد مختلفی تولید میشوند که انتخاب آنها به شرایط کاری بستگی دارد.
کربن استیل
رایجترین نوع برای کاربردهای صنعتی عمومی و خطوط فشار متوسط.
استنلس استیل
مناسب برای محیطهای خورنده، صنایع غذایی، دارویی و شیمیایی.
فولاد آلیاژی
برای شرایط فشار و دمای بالا در صنایع خاص استفاده میشود.
داپلکس و سوپر داپلکس
برای محیطهای بسیار خورنده مانند صنایع دریایی و نفتی کاربرد دارد.
گریدهای پرکاربرد فلنج ساکت ولد
ASTM A105
پرکاربردترین گرید کربن استیل برای فلنجهای صنعتی.
ASTM A182 F304
برای کاربردهای عمومی و محیطهای با خوردگی متوسط.
ASTM A182 F316
مقاومت بالا در برابر خوردگی و مواد شیمیایی.
ASTM A350 LF2
مناسب برای دماهای پایین و شرایط سرد.
ASTM A182 F11 / F22
برای صنایع نیروگاهی و دماهای بالا.
کلاسهای فشاری فلنج ساکت ولد
فلنجهای ساکت ولد بر اساس استاندارد ASME در کلاسهای مختلف تولید میشوند.
Class 150
برای فشارهای پایین تا متوسط.
Class 300
پرکاربرد در صنایع عمومی.
Class 600
مناسب برای فشارهای بالاتر.
Class 900
برای شرایط صنعتی سختتر.
Class 1500
برای فشارهای بسیار بالا در سیستمهای خاص.
استانداردهای فلنج ساکت ولد
ASME B16.5
اصلیترین استاندارد فلنجهای صنعتی کوچک تا متوسط.
ASME B16.11
استاندارد مربوط به اتصالات فورج و ساکت ولد.
API 6A
برای تجهیزات نفت و گاز فشار بالا.
MSS SP-44
در خطوط انتقال صنعتی کاربرد دارد.
DIN / EN 1092-1
استانداردهای اروپایی فلنجها.
کاربردهای فلنج ساکت ولد
صنایع نفت و گاز
در خطوط کوچک انتقال سیالات و تجهیزات فرآیندی کاربرد دارد.
صنایع پتروشیمی
برای انتقال مواد شیمیایی در خطوط فرعی استفاده میشود.
نیروگاهها
در سیستمهای بخار و خطوط کمقطر مورد استفاده قرار میگیرد.
صنایع شیمیایی
برای سیالات خورنده در سایزهای کوچک کاربرد دارد.
صنایع دارویی
در خطوط تمیز و بهداشتی استفاده میشود.
صنایع غذایی
در تجهیزات انتقال مواد غذایی و سیالات بهداشتی کاربرد دارد.
سیستمهای ابزار دقیق
برای اتصال تجهیزات کنترلی و اندازهگیری استفاده میشود.
تفاوت فلنج ساکت ولد و فلنج اسلیپون
فلنج اسلیپون لوله را از داخل عبور داده و جوشکاری دوطرفه دارد، اما فلنج ساکت ولد لوله را داخل حفره قرار داده و تنها از بیرون جوش میشود.
فلنج ساکت ولد برای سایزهای کوچک و فشارهای بالاتر مناسبتر است، در حالی که اسلیپون برای سایزهای بزرگتر و فشارهای متوسط کاربرد دارد.
تفاوت فلنج ساکت ولد و فلنج گلودار
فلنج گلودار برای فشار و دمای بسیار بالا و سایزهای بزرگ طراحی شده است، اما فلنج ساکت ولد بیشتر در سایزهای کوچک و سیستمهای ابزار دقیق استفاده میشود.
از نظر استحکام، فلنج گلودار عملکرد بهتری دارد اما فلنج ساکت ولد اقتصادیتر و سادهتر است.
بازرسی و کنترل کیفیت فلنج ساکت ولد
برای اطمینان از کیفیت، این فلنجها تحت تستهای مختلف قرار میگیرند:
بازرسی ابعادی
تست هیدرواستاتیک
تست اولتراسونیک
تست ذرات مغناطیسی
تست نفوذ مایع
آنالیز شیمیایی
کنترل کیفیت جوش
بررسی سطح آببندی
این تستها مطابق استانداردهای بینالمللی انجام میشوند.
عوامل مؤثر بر قیمت فلنج ساکت ولد
قیمت این محصول به عوامل مختلفی بستگی دارد:
جنس فلنج
سایز و ضخامت
کلاس فشاری
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت مواد اولیه
نرخ ارز
هزینه حمل و نقل
فلنجهای استنلس استیل و آلیاژی معمولاً قیمت بالاتری دارند.
نکات مهم در خرید فلنج ساکت ولد
در هنگام خرید باید موارد زیر بررسی شود:
فشار و دمای کاری
نوع سیال
جنس مناسب
استاندارد تولید
گواهی کیفیت
کلاس فشاری
سازگاری با لوله و تجهیزات
انتخاب صحیح میتواند نقش مهمی در افزایش ایمنی و طول عمر سیستم داشته باشد.
جمعبندی
فلنج ساکت ولد یکی از انواع مهم فلنجهای صنعتی است که به دلیل طراحی ساده، نصب آسان و عملکرد مناسب در سایزهای کوچک، در بسیاری از صنایع مورد استفاده قرار میگیرد. این فلنج در صنایع نفت، گاز، پتروشیمی، دارویی، غذایی و ابزار دقیق کاربرد گستردهای دارد.
اگرچه محدودیت سایز دارد، اما در شرایطی که نیاز به اتصال مطمئن در فشارهای متوسط تا بالا در قطرهای کوچک وجود دارد، یکی از بهترین گزینهها محسوب میشود. انتخاب صحیح جنس، کلاس فشاری و رعایت استانداردهای نصب نقش مهمی در عملکرد و ایمنی این نوع فلنج دارد.
- دسته محصول : فلنچ
- جنس محصول : کربن استیل ، استنلیس استیل
- موجود می باشد.
- ضمانت محصول
