شیرآلات خودکار (یکطرفه)
شیرآلات خودکار (شیر یکطرفه)؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای Check Valve در صنایع مختلف
شیرآلات خودکار یا شیرهای یکطرفه که با نام Check Valve شناخته میشوند، از مهمترین تجهیزات کنترلی در سیستمهای انتقال سیالات هستند. این شیرها به گونهای طراحی شدهاند که اجازه عبور سیال را تنها در یک جهت میدهند و از بازگشت جریان به سمت مخالف جلوگیری میکنند. عملکرد خودکار، سادگی ساختار، افزایش ایمنی تجهیزات و جلوگیری از آسیب به پمپها و سیستمهای فرآیندی از مهمترین دلایل استفاده گسترده از شیرهای یکطرفه در صنایع مختلف است.
امروزه شیرهای یکطرفه در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، آب و فاضلاب، صنایع غذایی، دارویی، شیمیایی، دریایی و تأسیسات صنعتی کاربرد بسیار گستردهای دارند. در بسیاری از سیستمهای پمپاژ، خطوط انتقال و فرآیندهای حساس، استفاده از شیر یکطرفه یک الزام فنی محسوب میشود؛ زیرا برگشت جریان میتواند باعث آسیب جدی به تجهیزات و ایجاد اختلال در عملکرد سیستم شود.
شیر یکطرفه چیست؟
شیر یکطرفه یا Check Valve نوعی شیر صنعتی است که بدون نیاز به اپراتور یا عملگر خارجی، به صورت خودکار عمل میکند و تنها اجازه عبور سیال را در یک جهت میدهد. در صورت معکوس شدن جریان، مکانیزم داخلی شیر به طور خودکار بسته شده و از بازگشت سیال جلوگیری میکند.
برخلاف بسیاری از شیرآلات صنعتی که برای باز و بسته شدن نیاز به نیروی انسانی یا عملگر دارند، شیرهای یکطرفه صرفاً تحت تأثیر فشار و جریان سیال عمل میکنند. به همین دلیل به آنها شیر خودکار نیز گفته میشود.
اهمیت استفاده از شیر یکطرفه
در بسیاری از سیستمهای صنعتی، بازگشت جریان میتواند مشکلات جدی ایجاد کند.
برخی از مهمترین خطرات ناشی از برگشت جریان عبارتاند از:
آسیب به پمپها
ایجاد ضربه قوچ (Water Hammer)
کاهش راندمان سیستم
اختلال در فرآیندهای تولید
آلودگی خطوط انتقال
برگشت سیالات خطرناک
افزایش هزینههای تعمیرات
استفاده از شیرهای یکطرفه تا حد زیادی این مشکلات را برطرف میکند.
ساختار شیر یکطرفه
ساختار شیرهای یکطرفه بسته به نوع طراحی متفاوت است، اما به طور کلی از اجزای زیر تشکیل میشوند:
بدنه (Body)
دیسک یا صفحه مسدودکننده (Disc)
نشیمنگاه (Seat)
محور یا پین (Hinge Pin)
فنر (در برخی مدلها)
درپوش یا بونت (Bonnet)
اتصالات ورودی و خروجی
کیفیت طراحی و ساخت این قطعات نقش مهمی در عملکرد صحیح شیر دارد.
نحوه عملکرد شیر یکطرفه
عملکرد شیرهای یکطرفه کاملاً خودکار است.
زمانی که فشار سیال در جهت صحیح جریان بیشتر از نیروی مقاوم داخلی شیر باشد، دیسک باز شده و سیال عبور میکند.
در صورتی که فشار کاهش یابد یا جریان معکوس شود، دیسک به کمک وزن خود، نیروی فنر یا فشار برگشتی روی نشیمنگاه قرار گرفته و مسیر را مسدود میکند.
این فرآیند بدون نیاز به هیچگونه کنترل خارجی انجام میشود.
مزایای شیرهای یکطرفه
عملکرد کاملاً خودکار
نیازی به اپراتور یا سیستم کنترلی ندارند.
جلوگیری از برگشت جریان
اصلیترین وظیفه شیرهای یکطرفه محافظت از سیستم در برابر جریان معکوس است.
افزایش عمر تجهیزات
از پمپها، کمپرسورها و تجهیزات حساس محافظت میکند.
کاهش خطر ضربه قوچ
در بسیاری از سیستمها باعث کاهش شوکهای هیدرولیکی میشود.
ساختار ساده
طراحی ساده باعث افزایش قابلیت اطمینان میشود.
نگهداری آسان
هزینه تعمیر و سرویس نسبتاً پایین است.
معایب شیرهای یکطرفه
احتمال گیر کردن دیسک
در صورت وجود ذرات جامد ممکن است دیسک دچار مشکل شود.
افت فشار
بسته به نوع طراحی، مقداری افت فشار ایجاد میشود.
احتمال ضربه قوچ در برخی مدلها
در انتخاب نادرست شیر ممکن است ضربه هیدرولیکی ایجاد شود.
دسترسی محدود به قطعات داخلی
در برخی مدلها تعمیرات دشوارتر است.
انواع شیرهای یکطرفه

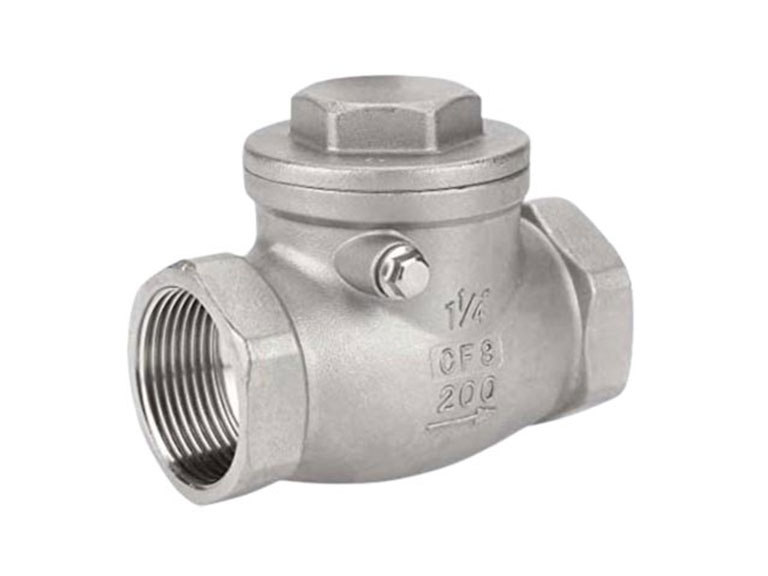

شیر یکطرفه دریچهای (Swing Check Valve)
رایجترین نوع شیر یکطرفه است که دارای یک دیسک لولایی میباشد.
نحوه عملکرد:
دیسک با جریان سیال باز شده و در صورت برگشت جریان بسته میشود.
مزایا:
افت فشار کم
مناسب برای خطوط بزرگ
ساختار ساده
کاربردها:
صنایع نفت و گاز
آب و فاضلاب
نیروگاهها
شیر یکطرفه بالابر (Lift Check Valve)
در این مدل دیسک به صورت عمودی حرکت میکند.
مزایا:
آببندی مناسب
عملکرد دقیق
کاربردها:
خطوط بخار
سیستمهای فشار بالا

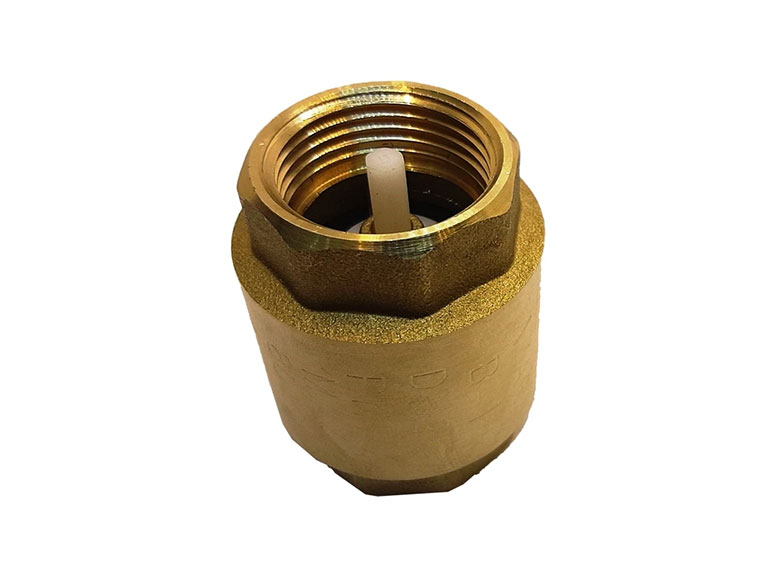

شیر یکطرفه فنردار (Spring Check Valve)
دارای فنر داخلی برای بسته شدن سریعتر دیسک است.
مزایا:
واکنش سریع
کاهش ضربه قوچ
کاربردها:
سیستمهای پمپاژ
خطوط صنعتی حساس
شیر یکطرفه دیسکی (Disc Check Valve)
دارای دیسک فشرده و سبک است.
مزایا:
وزن کم
ابعاد کوچک
کاربردها:
تأسیسات صنعتی
سیستمهای فشرده
شیر یکطرفه دابل پلیت (Dual Plate Check Valve)
از دو نیمدیسک فنردار تشکیل شده است.
مزایا:
وزن کمتر
بسته شدن سریع
کاهش ضربه قوچ
کاربردها:
صنایع نفت و گاز
خطوط انتقال
شیر یکطرفه توپی (Ball Check Valve)
در این مدل از یک توپ برای جلوگیری از برگشت جریان استفاده میشود.
مزایا:
عملکرد ساده
مناسب برای سیالات آلوده
کاربردها:
فاضلاب
دوغابها
شیر یکطرفه پیستونی (Piston Check Valve)
دارای مکانیزم پیستونی برای کنترل جریان است.
مزایا:
مقاومت بالا
مناسب برای فشارهای زیاد
کاربردها:
نیروگاهها
صنایع پتروشیمی
انواع شیرهای یکطرفه بر اساس نوع اتصال

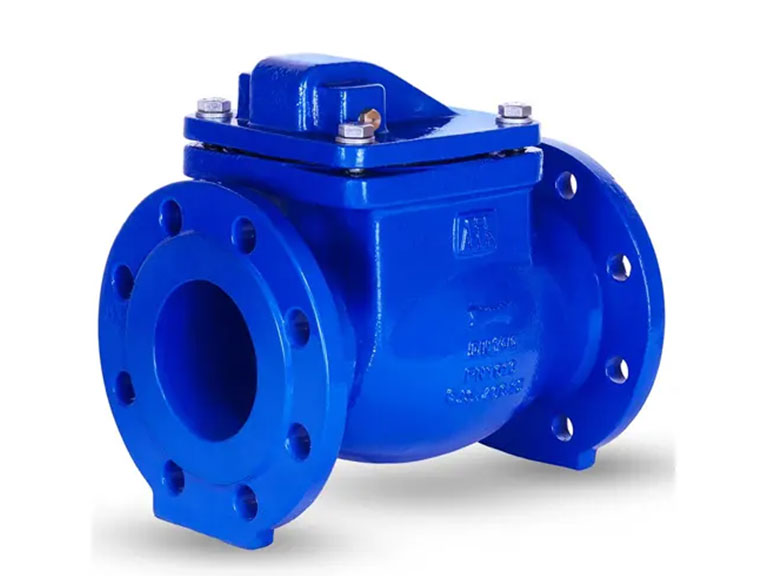

شیر یکطرفه فلنجی
در صنایع سنگین و خطوط بزرگ استفاده میشود.
شیر یکطرفه رزوهای
برای سایزهای کوچک و تأسیسات کاربرد دارد.
شیر یکطرفه جوشی
در خطوط فشار بالا استفاده میشود.
شیر یکطرفه ویفری
بین دو فلنج نصب شده و وزن کمی دارد.
مواد اولیه شیرهای یکطرفه
چدن خاکستری
برای سیستمهای آب و فاضلاب.
چدن داکتیل
دارای مقاومت مکانیکی بالاتر.
کربن استیل
برای صنایع نفت و گاز.
استنلس استیل
برای محیطهای خورنده و صنایع غذایی.
فولاد آلیاژی
برای فشار و دمای بالا.
آلیاژهای ویژه
مانند مونل، اینکونل و هستلوی برای شرایط خاص.
گریدهای پرکاربرد شیرهای یکطرفه
ASTM A216 WCB
رایجترین گرید کربن استیل.
ASTM A351 CF8
معادل استنلس استیل 304.
ASTM A351 CF8M
معادل استنلس استیل 316.
ASTM A395
چدن داکتیل مقاوم.
ASTM A217 WC6
برای دماهای بالا.
کلاسهای فشاری شیرهای یکطرفه
این شیرها در کلاسهای مختلف تولید میشوند:
PN10
PN16
PN25
PN40
Class 150
Class 300
Class 600
Class 900
Class 1500
Class 2500
انتخاب کلاس فشاری به شرایط عملیاتی بستگی دارد.
استانداردهای شیرهای یکطرفه
API 594
استاندارد طراحی شیرهای یکطرفه.
API 6D
برای خطوط انتقال نفت و گاز.
API 598
استاندارد تست و بازرسی شیرآلات.
ASME B16.34
استاندارد طراحی شیرهای صنعتی.
MSS SP-71
برای شیرهای یکطرفه چدنی.
BS 1868
استاندارد شیرهای یکطرفه فولادی.
کاربردهای شیرهای یکطرفه
صنایع نفت و گاز
برای جلوگیری از برگشت سیالات در خطوط انتقال استفاده میشوند.
پالایشگاهها
در واحدهای فرآیندی و خطوط پمپاژ کاربرد دارند.
صنایع پتروشیمی
از تجهیزات فرآیندی در برابر برگشت جریان محافظت میکنند.
نیروگاهها
در خطوط بخار، آب تغذیه و سیستمهای خنککننده استفاده میشوند.
آب و فاضلاب
در ایستگاههای پمپاژ و شبکههای انتقال آب کاربرد دارند.
صنایع شیمیایی
برای کنترل مواد خورنده و حساس استفاده میشوند.
صنایع غذایی و دارویی
در خطوط بهداشتی و فرآیندهای حساس کاربرد دارند.
صنایع دریایی
در سیستمهای انتقال آب و سوخت کشتیها استفاده میشوند.
تفاوت شیر یکطرفه با سایر شیرآلات
برخلاف شیرهای توپی، پروانهای، کشویی یا گلوب، شیرهای یکطرفه نیاز به اپراتور ندارند و به صورت کاملاً خودکار عمل میکنند.
هدف اصلی آنها کنترل جریان نیست، بلکه جلوگیری از برگشت سیال است.
بازرسی و کنترل کیفیت شیرهای یکطرفه
برای تضمین کیفیت، آزمایشهای مختلفی روی شیرهای یکطرفه انجام میشود.
مهمترین تستها عبارتاند از:
تست هیدرواستاتیک
تست نشتی
تست عملکرد
تست فشار بدنه
بازرسی ابعادی
آنالیز مواد
آزمون غیرمخرب
تست عملکرد فنر و دیسک
عوامل مؤثر بر قیمت شیرهای یکطرفه
قیمت شیرهای یکطرفه به عوامل متعددی بستگی دارد:
جنس بدنه
سایز شیر
کلاس فشاری
نوع طراحی
نوع اتصال
برند سازنده
کشور تولیدکننده
استاندارد ساخت
مدلهای استنلس استیل و فشار بالا معمولاً قیمت بیشتری دارند.
نکات مهم در انتخاب شیر یکطرفه
برای انتخاب مناسب باید موارد زیر بررسی شوند:
نوع سیال
فشار کاری
دمای عملیاتی
سرعت جریان
احتمال ضربه قوچ
نوع اتصال
جنس بدنه
استانداردهای مورد نیاز
انتخاب صحیح شیر یکطرفه باعث افزایش ایمنی و کاهش هزینههای نگهداری خواهد شد.
جمعبندی
شیرآلات خودکار یا شیرهای یکطرفه (Check Valve) از تجهیزات حیاتی در سیستمهای انتقال سیالات هستند که وظیفه اصلی آنها جلوگیری از برگشت جریان و محافظت از تجهیزات فرآیندی است. این شیرها بدون نیاز به اپراتور و تنها بر اساس فشار سیال عمل میکنند و در انواع دریچهای، بالابر، فنردار، دیسکی، دابل پلیت، توپی و پیستونی تولید میشوند.
استفاده از شیرهای یکطرفه در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی، دارویی و دریایی نقش مهمی در افزایش ایمنی، جلوگیری از آسیب به تجهیزات و بهبود عملکرد سیستمهای صنعتی دارد. انتخاب صحیح نوع شیر، جنس بدنه و کلاس فشاری میتواند تأثیر قابل توجهی در افزایش طول عمر تجهیزات و کاهش هزینههای بهرهبرداری داشته باشد.
