دستگاه اندازه‌گیری فشار؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف

دستگاه‌های اندازه‌گیری فشار از مهم‌ترین تجهیزات ابزار دقیق در صنایع فرآیندی و مکانیکی هستند که برای سنجش فشار سیالات (مایعات و گازها) در سیستم‌های صنعتی و تأسیساتی استفاده می‌شوند. فشار یکی از بنیادی‌ترین پارامترهای فیزیکی در مهندسی فرآیند است و کنترل دقیق آن نقش حیاتی در ایمنی، کیفیت و بهره‌وری سیستم‌ها دارد.

این تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی، دارویی، خودروسازی و سیستم‌های HVAC کاربرد گسترده دارند و بدون آن‌ها کنترل فرآیندهای تحت فشار عملاً غیرممکن خواهد بود.

دستگاه اندازه‌گیری فشار چیست؟

دستگاه اندازه‌گیری فشار تجهیزی است که میزان نیروی وارد شده توسط یک سیال بر واحد سطح را اندازه‌گیری کرده و آن را به صورت عددی یا سیگنال الکتریکی نمایش می‌دهد. واحدهای رایج فشار شامل پاسکال (Pa)، بار (bar)، psi و میلی‌بار هستند.

این دستگاه‌ها می‌توانند به صورت مکانیکی، الکترونیکی یا دیجیتال طراحی شوند و بسته به کاربرد، دقت و محدوده اندازه‌گیری متفاوتی دارند.

اهمیت اندازه‌گیری فشار در صنعت

کنترل فشار در سیستم‌های صنعتی اهمیت حیاتی دارد زیرا:

• از انفجار یا آسیب تجهیزات جلوگیری می‌کند

• عملکرد پایدار سیستم را تضمین می‌کند

• کیفیت محصول نهایی را حفظ می‌کند

• مصرف انرژی را بهینه می‌کند

• ایمنی اپراتورها را افزایش می‌دهد

در بسیاری از فرآیندها، فشار به‌عنوان پارامتر اصلی کنترل استفاده می‌شود.

ساختار دستگاه‌های اندازه‌گیری فشار

ساختار این تجهیزات بسته به نوع آن‌ها متفاوت است اما معمولاً شامل اجزای زیر هستند:

• المنت حسگر فشار (Pressure Sensing Element)

• دیافراگم یا لوله بوردون (Bourdon Tube)

• مبدل فشار به سیگنال (Transducer)

• مدار الکترونیکی پردازش سیگنال

• نمایشگر (Analog or Digital Display)

• بدنه محافظ (Housing)

• خروجی استاندارد (در مدل‌های ترانسمیتر)

کیفیت این اجزا نقش مستقیم در دقت اندازه‌گیری دارد.

نحوه عملکرد دستگاه‌های اندازه‌گیری فشار

عملکرد این تجهیزات بر اساس تبدیل فشار سیال به یک تغییر فیزیکی یا الکتریکی است.

مراحل عملکرد:

1. اعمال فشار سیال به المنت حساس

2. تغییر شکل مکانیکی یا الکتریکی عنصر حساس

3. تبدیل تغییر به سیگنال قابل اندازه‌گیری

4. پردازش سیگنال

5. نمایش مقدار فشار یا ارسال به سیستم کنترل

این فرآیند به‌صورت لحظه‌ای و پیوسته انجام می‌شود.

مزایای دستگاه‌های اندازه‌گیری فشار

دقت بالا در کنترل فرآیند

اندازه‌گیری دقیق فشار باعث بهبود عملکرد سیستم می‌شود.

افزایش ایمنی

از خطرات ناشی از فشار بیش از حد جلوگیری می‌کند.

قابلیت استفاده در شرایط سخت

مدل‌های صنعتی در دما و فشار بالا عملکرد پایدار دارند.

اتصال به سیستم‌های کنترل

به PLC و DCS متصل می‌شوند.

تنوع بالا

در انواع مکانیکی، دیجیتال و هوشمند تولید می‌شوند.

معایب دستگاه‌های اندازه‌گیری فشار

نیاز به کالیبراسیون

برای حفظ دقت باید به‌صورت دوره‌ای تنظیم شوند.

حساسیت به شرایط محیطی

دما، لرزش و خوردگی می‌تواند روی عملکرد تأثیر بگذارد.

هزینه مدل‌های پیشرفته

مدل‌های دیجیتال و هوشمند قیمت بالاتری دارند.

نیاز به نگهداری

در محیط‌های صنعتی سخت نیاز به سرویس دارند.

انواع دستگاه‌های اندازه‌گیری فشار

مانومتر (Manometer)

ساده‌ترین ابزار اندازه‌گیری فشار که معمولاً از ستون مایع استفاده می‌کند.

مزایا:

• ساختار ساده

• قیمت پایین

کاربرد:

• آزمایشگاه‌ها

• کاربردهای آموزشی

گیج فشار (Pressure Gauge)

رایج‌ترین نوع دستگاه اندازه‌گیری فشار در صنعت.

مزایا:

• نصب آسان

• نمایش مستقیم فشار

انواع:

• گیج خشک

• گیج روغنی

کاربرد:

• صنایع عمومی

• کمپرسورها

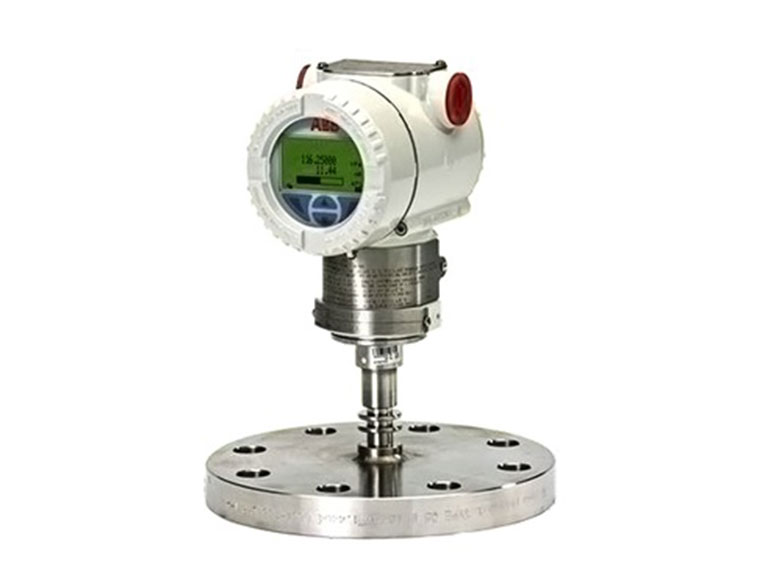

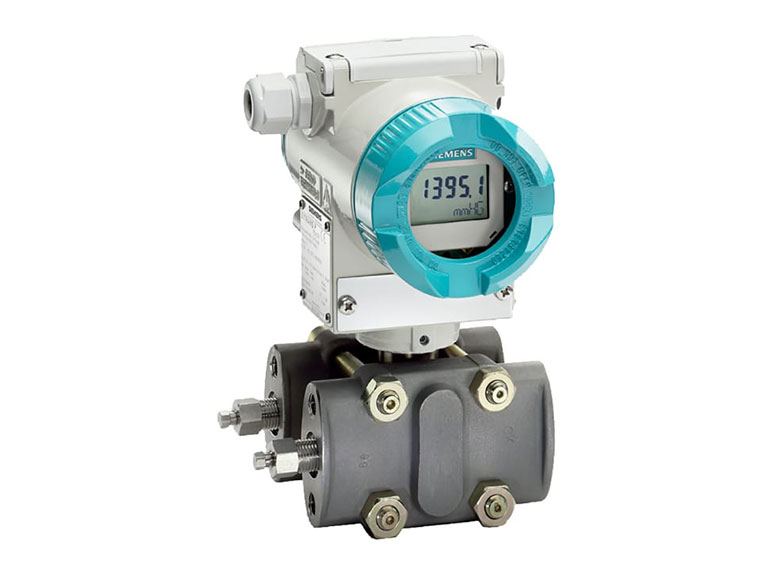

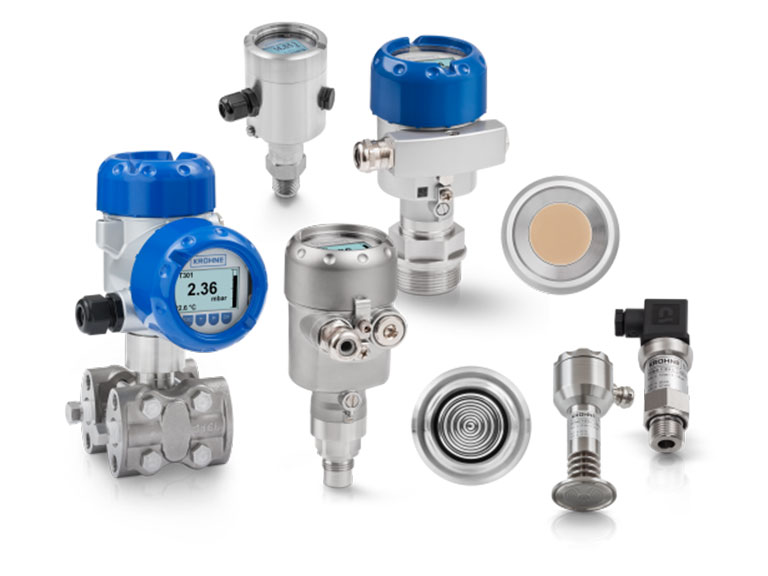

ترانسمیتر فشار (Pressure Transmitter)

دستگاهی پیشرفته که فشار را به سیگنال الکتریکی استاندارد تبدیل می‌کند.

مزایا:

• دقت بالا

• قابلیت اتصال به PLC

کاربرد:

• نفت و گاز

• پتروشیمی

سوئیچ فشار (Pressure Switch)

برای کنترل یا قطع و وصل سیستم در یک فشار مشخص استفاده می‌شود.

مزایا:

• ایمنی بالا

• عملکرد اتوماتیک

کاربرد:

• پمپ‌ها

• سیستم‌های حفاظتی

بارومتر (Barometer)

برای اندازه‌گیری فشار جو استفاده می‌شود.

کاربرد:

• هواشناسی

• تحقیقات علمی

انواع دستگاه‌های فشار بر اساس تکنولوژی

مکانیکی

بر اساس تغییر شکل فیزیکی کار می‌کنند (مثل بوردون تیوب).

الکترونیکی

فشار را به سیگنال الکتریکی تبدیل می‌کنند.

دیجیتال

دارای نمایشگر دیجیتال و پردازشگر داخلی هستند.

هوشمند (Smart Pressure Devices)

قابلیت اتصال به شبکه‌های صنعتی و تنظیم از راه دور دارند.

انواع سنسورهای فشار

سنسور پیزورزیستیو

بر اساس تغییر مقاومت الکتریکی کار می‌کند.

سنسور خازنی

بر اساس تغییر ظرفیت خازنی عمل می‌کند.

سنسور پیزوالکتریک

برای فشارهای دینامیکی استفاده می‌شود.

سنسور استرین گیج

برای اندازه‌گیری دقیق فشارهای صنعتی.

مواد اولیه دستگاه‌های فشار

استنلس استیل

برای محیط‌های خورنده و صنعتی.

برنج

برای کاربردهای عمومی.

آلیاژهای خاص

برای شرایط فشار و دمای بالا.

دیافراگم‌های خاص

از جنس Hastelloy یا Inconel برای محیط‌های شیمیایی سخت.

گریدهای پرکاربرد

ASTM A240 316L

برای محیط‌های خورنده.

ASTM A105

برای قطعات فشار بالا.

IP65 / IP67 / IP68

برای حفاظت محیطی.

استانداردهای دستگاه‌های اندازه‌گیری فشار

EN 837

استاندارد گیج‌های فشار.

ASME B40.100

استاندارد ابزارهای فشار.

ISO 9001

کنترل کیفیت تولید.

IEC 60529

درجه حفاظت IP.

ATEX

برای محیط‌های انفجاری.

کاربردهای دستگاه‌های اندازه‌گیری فشار

صنایع نفت و گاز

برای کنترل فشار خطوط انتقال.

پتروشیمی

در فرآیندهای شیمیایی حساس.

نیروگاه‌ها

در سیستم‌های بخار و آب داغ.

آب و فاضلاب

برای کنترل پمپ‌ها و خطوط انتقال.

صنایع غذایی

برای کنترل فرآیند تولید.

دارویی

در محیط‌های استریل و دقیق.

HVAC

برای کنترل سیستم‌های تهویه.

تفاوت گیج فشار و ترانسمیتر فشار

گیج فشار مقدار را به‌صورت محلی نمایش می‌دهد، اما ترانسمیتر فشار داده را به سیستم کنترل ارسال می‌کند.

تفاوت سوئیچ فشار و ترانسمیتر

سوئیچ فشار فقط در یک نقطه مشخص عمل قطع یا وصل انجام می‌دهد، اما ترانسمیتر مقدار دقیق را اندازه‌گیری می‌کند.

بازرسی و کنترل کیفیت دستگاه‌های فشار

برای اطمینان از عملکرد صحیح، تست‌های زیر انجام می‌شود:

• تست کالیبراسیون

• تست فشار هیدرواستاتیک

• تست نشتی

• تست دما

• تست لرزش

• تست دقت اندازه‌گیری

• آزمون طول عمر

• تست IP Protection

عوامل مؤثر بر قیمت دستگاه‌های فشار

• نوع دستگاه (گیج، ترانسمیتر، سوئیچ)

• دقت اندازه‌گیری

• برند سازنده

• جنس بدنه

• محدوده فشار کاری

• استاندارد ساخت

• شرایط محیطی

مدل‌های دیجیتال و صنعتی پیشرفته معمولاً قیمت بالاتری دارند.

نکات مهم در انتخاب دستگاه اندازه‌گیری فشار

• محدوده فشار کاری

• نوع سیال

• دمای محیط

• دقت مورد نیاز

• نوع خروجی (در مدل‌های الکترونیکی)

• شرایط نصب

• استانداردهای صنعتی

انتخاب صحیح دستگاه فشار نقش مهمی در ایمنی و عملکرد سیستم دارد.

جمع‌بندی

دستگاه‌های اندازه‌گیری فشار از تجهیزات حیاتی در صنایع مختلف هستند که برای پایش و کنترل فشار سیالات استفاده می‌شوند. این تجهیزات در انواع گیج، مانومتر، ترانسمیتر و سوئیچ فشار تولید می‌شوند و در صنایع نفت و گاز، پتروشیمی، نیروگاهی، غذایی و آب و فاضلاب کاربرد گسترده دارند.

استفاده صحیح از این تجهیزات باعث افزایش ایمنی، بهبود کیفیت فرآیند، کاهش هزینه‌ها و افزایش بهره‌وری سیستم‌های صنعتی می‌شود. انتخاب مناسب نوع دستگاه، دقت و استاندارد ساخت نقش کلیدی در عملکرد پایدار سیستم دارد.
