فلنج کور؛ معرفی کامل، انواع، مشخصات فنی، کاربردها و مزایای Blind Flange
فلنج کور یکی از مهمترین و پرکاربردترین انواع فلنج در سیستمهای پایپینگ صنعتی است که برای مسدود کردن انتهای خطوط لوله، تجهیزات و مخازن تحت فشار مورد استفاده قرار میگیرد. این فلنج که با نام Blind Flange نیز شناخته میشود، هیچگونه سوراخ مرکزی برای عبور سیال ندارد و به همین دلیل نقش اصلی آن ایجاد یک درپوش ایمن و قابل اطمینان در انتهای خطوط لوله است.
در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، صنایع شیمیایی و تأسیسات صنعتی، فلنج کور به عنوان یکی از اجزای ضروری برای تست، تعمیرات، ایزولهسازی و بستن مسیرهای انتقال سیال استفاده میشود. اهمیت این فلنج زمانی مشخص میشود که نیاز به توقف موقت یا دائم جریان در یک خط لوله وجود داشته باشد.
فلنج کور چیست؟

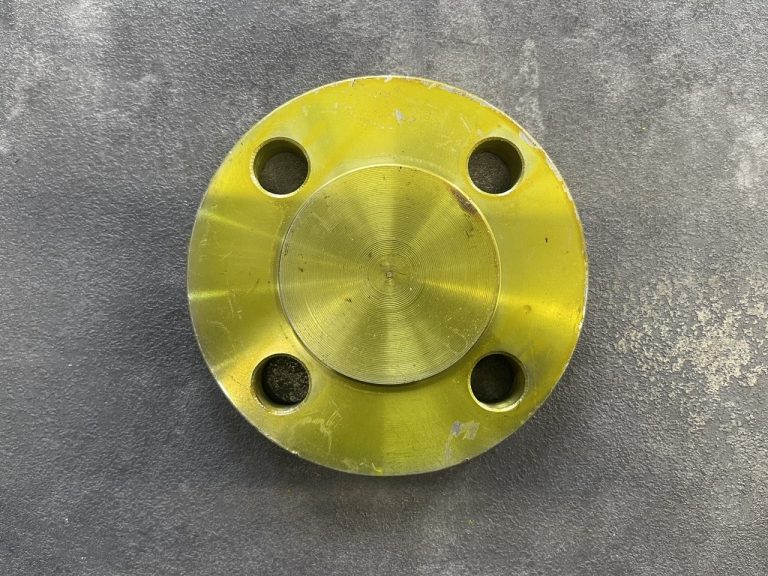

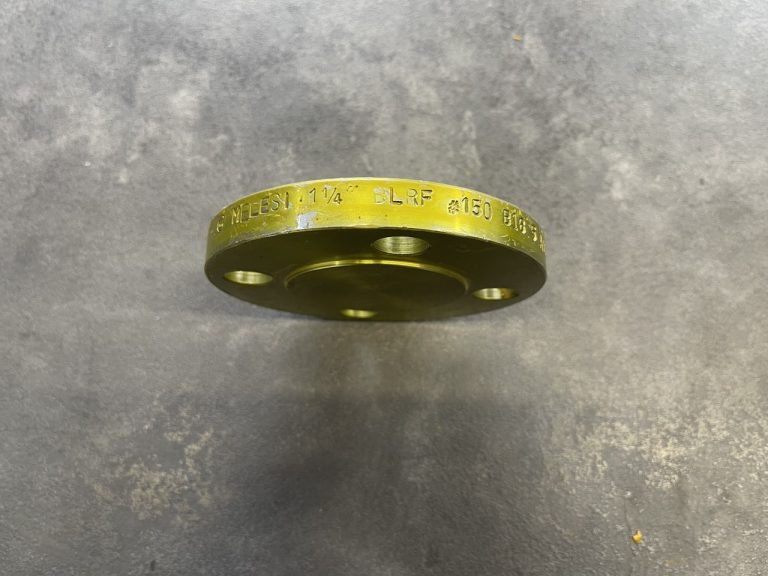

فلنج کور یا Blind Flange نوعی فلنج دیسکی شکل است که فاقد سوراخ مرکزی بوده و برای بستن انتهای خطوط لوله یا دهانه تجهیزات به کار میرود. این فلنج با استفاده از پیچ و مهره به فلنج مقابل متصل شده و با قرار گرفتن یک گسکت بین سطوح، آببندی کامل ایجاد میکند.
برخلاف سایر فلنجها که برای عبور سیال طراحی شدهاند، فلنج کور به عنوان یک سد مکانیکی عمل میکند و از خروج یا ورود سیال جلوگیری مینماید. همین ویژگی باعث شده است که این فلنج نقش مهمی در ایمنی و کنترل سیستمهای تحت فشار داشته باشد.
ساختار فلنج کور
فلنج کور از بخشهای اصلی زیر تشکیل شده است:
بدنه دیسکی شکل
سطح آببندی (Face)
سوراخهای پیچ و مهره
لبههای تقویتشده
محل قرارگیری گسکت
طراحی این فلنج به گونهای است که بتواند فشار داخلی خط لوله را به طور کامل تحمل کرده و از هرگونه نشتی جلوگیری کند.
نحوه عملکرد فلنج کور
فلنج کور با قرار گرفتن در انتهای خط لوله یا روی فلنج مقابل، مسیر جریان را کاملاً مسدود میکند. پس از قرارگیری گسکت بین دو سطح، پیچ و مهرهها سفت شده و یک آببندی کامل ایجاد میشود.
این ساختار باعث میشود فلنج کور بتواند فشار داخلی سیستم را تحمل کرده و از نشت سیال جلوگیری کند. در صورت نیاز به باز کردن مسیر، کافی است پیچ و مهرهها باز شوند و فلنج از محل خود جدا گردد.
مزایای فلنج کور
ایمنی بالا
فلنج کور یکی از ایمنترین روشها برای مسدود کردن خطوط لوله تحت فشار است.
قابلیت استفاده مجدد
این فلنج را میتوان بارها باز و بسته کرد بدون اینکه نیاز به تعویض آن باشد.
تحمل فشار بالا
فلنج کور برای تحمل فشارهای بالا در سیستمهای صنعتی طراحی شده است.
نصب و جداسازی آسان
با استفاده از پیچ و مهره به راحتی نصب یا جدا میشود.
مناسب برای تست خطوط
در تست هیدرواستاتیک و پنوماتیک کاربرد گستردهای دارد.
قابلیت ایزولهسازی کامل
جریان سیال را به طور کامل قطع میکند.
معایب فلنج کور
وزن بالا
به دلیل ضخامت زیاد، وزن بیشتری نسبت به برخی فلنجها دارد.
نیاز به فضای بیشتر
برای نصب و باز کردن نیاز به فضای کافی اطراف خط لوله دارد.
هزینه بالاتر در سایزهای بزرگ
در سایزهای بزرگ، هزینه تولید و خرید آن افزایش مییابد.
انواع فلنج کور
فلنج کور استاندارد
رایجترین نوع فلنج کور است که در اکثر صنایع مورد استفاده قرار میگیرد.
فلنج کور رینگ تایپ (RTJ)
برای فشارها و دماهای بالا طراحی شده و از رینگ فلزی برای آببندی استفاده میکند.
فلنج کور تخت (Flat Face)
دارای سطح کاملاً صاف بوده و در سیستمهای کمفشار کاربرد دارد.
فلنج کور برجسته (Raised Face)
دارای سطح برجسته برای بهبود آببندی با گسکت است.
فلنج کور سفارشی
بر اساس نیاز پروژه در ابعاد و متریال خاص تولید میشود.
مواد اولیه فلنج کور
فلنج کور از مواد مختلفی تولید میشود که انتخاب آن به شرایط عملیاتی بستگی دارد.
کربن استیل
رایجترین نوع فلنج کور در صنایع نفت و گاز و پروژههای عمومی.
استنلس استیل
مناسب برای محیطهای خورنده، صنایع غذایی، دارویی و شیمیایی.
فولاد آلیاژی
برای شرایط فشار و دمای بالا مورد استفاده قرار میگیرد.
داپلکس و سوپر داپلکس
برای محیطهای بسیار خورنده و صنایع دریایی و offshore کاربرد دارد.
گریدهای پرکاربرد فلنج کور
ASTM A105
پرکاربردترین گرید کربن استیل برای فلنجهای صنعتی.
ASTM A350 LF2
مناسب برای دماهای پایین و شرایط سرد.
ASTM A182 F304
استنلس استیل پرکاربرد برای صنایع عمومی و غذایی.
ASTM A182 F316
مقاومت بالا در برابر خوردگی و مواد شیمیایی.
ASTM A182 F11 / F22
مناسب برای نیروگاهها و دماهای بالا.
کلاسهای فشاری فلنج کور
فلنج کور بر اساس استاندارد ASME در کلاسهای مختلف تولید میشود.
Class 150
برای فشارهای پایین.
Class 300
کاربرد گسترده در صنایع عمومی.
Class 600
مناسب برای فشارهای متوسط تا بالا.
Class 900
برای شرایط صنعتی سختتر.
Class 1500
برای فشارهای بسیار بالا.
Class 2500
بالاترین کلاس فشاری برای کاربردهای خاص.
استانداردهای فلنج کور
ASME B16.5
اصلیترین استاندارد فلنجهای صنعتی تا سایز 24 اینچ.
ASME B16.47
برای فلنجهای سایز بزرگ.
MSS SP-44
در خطوط انتقال نفت و گاز کاربرد دارد.
API 6A
برای تجهیزات فشار بالا در صنایع نفت و گاز.
DIN / EN 1092-1
استانداردهای اروپایی فلنجها.
کاربردهای فلنج کور
صنایع نفت و گاز
برای بستن خطوط انتقال، تعمیرات و تست فشار استفاده میشود.
صنایع پتروشیمی
در ایزولهسازی خطوط فرآیندی کاربرد دارد.
نیروگاهها
برای توقف جریان در خطوط بخار و آب تغذیه استفاده میشود.
صنایع شیمیایی
در فرآیندهای تولید و نگهداری مواد شیمیایی کاربرد دارد.
صنایع دریایی
در سکوهای نفتی و کشتیها برای ایزولهسازی سیستمها استفاده میشود.
صنایع فولاد
در خطوط انتقال سیالات و تجهیزات فرآیندی کاربرد دارد.
سیستمهای پایپینگ صنعتی
برای تعمیرات و تغییرات خطوط لوله مورد استفاده قرار میگیرد.
تفاوت فلنج کور با سایر فلنجها
تفاوت با فلنج گلودار
فلنج گلودار برای اتصال لوله استفاده میشود، اما فلنج کور برای بستن انتهای خط کاربرد دارد.
تفاوت با فلنج اسلیپون
اسلیپون برای اتصال و انتقال سیال است، در حالی که فلنج کور مسیر جریان را مسدود میکند.
تفاوت با فلنج ساکت ولد
ساکت ولد برای سایزهای کوچک و اتصال لولهها استفاده میشود، اما فلنج کور برای ایزولهسازی است.
بازرسی و کنترل کیفیت فلنج کور
برای اطمینان از عملکرد مناسب، فلنج کور تحت تستهای مختلف قرار میگیرد:
بازرسی ابعادی
تست هیدرواستاتیک
تست اولتراسونیک
تست ذرات مغناطیسی
تست نفوذ مایع
آنالیز شیمیایی
کنترل کیفیت سطح آببندی
بررسی مقاومت فشاری
این تستها مطابق استانداردهای بینالمللی انجام میشوند.
عوامل مؤثر بر قیمت فلنج کور
قیمت فلنج کور به عوامل مختلفی بستگی دارد:
جنس فلنج
سایز و ضخامت
کلاس فشاری
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت مواد اولیه
نرخ ارز
هزینه حمل و نقل
فلنجهای استنلس استیل و آلیاژی معمولاً قیمت بالاتری نسبت به کربن استیل دارند.
نکات مهم در خرید فلنج کور
در هنگام خرید باید موارد زیر بررسی شود:
فشار و دمای کاری
نوع سیال
جنس مناسب
استاندارد تولید
کلاس فشاری
گواهی کیفیت مواد
سازگاری با سیستم پایپینگ
انتخاب صحیح فلنج کور تأثیر مستقیمی بر ایمنی و عملکرد سیستم دارد.
جمعبندی
فلنج کور یکی از مهمترین اجزای سیستمهای پایپینگ صنعتی است که برای مسدود کردن انتهای خطوط لوله و ایزولهسازی سیستمها مورد استفاده قرار میگیرد. این فلنج به دلیل استحکام بالا، ایمنی مناسب، قابلیت استفاده مجدد و تحمل فشارهای مختلف در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی کاربرد گستردهای دارد.
اگرچه وزن و هزینه آن در سایزهای بزرگ افزایش مییابد، اما نقش حیاتی آن در ایمنی و کنترل سیستمهای صنعتی غیرقابل انکار است. انتخاب صحیح جنس، کلاس فشاری و استاندارد تولید میتواند عملکرد و طول عمر این فلنج را به طور قابل توجهی افزایش دهد.
