لرزه گیر لاستیکی
لرزهگیر لاستیکی (Rubber Expansion Joint)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
لرزهگیر لاستیکی یا Rubber Expansion Joint یکی از تجهیزات مهم در سیستمهای پایپینگ و تأسیسات صنعتی است که برای جذب ارتعاشات، کاهش صدا، جبران انبساط و انقباض حرارتی و جلوگیری از انتقال تنشهای مکانیکی به تجهیزات حساس مورد استفاده قرار میگیرد. این نوع لرزهگیر به دلیل انعطافپذیری بالا، نصب آسان و عملکرد مؤثر در جذب ارتعاشات، در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهی، HVAC و تأسیسات ساختمانی کاربرد گستردهای دارد.
لرزهگیر لاستیکی از یک بدنه الاستومری تقویتشده تشکیل شده که معمولاً با لایههای نخ یا سیم فولادی (Reinforcement) تقویت میشود تا بتواند فشار داخلی سیستم را تحمل کند. این ساختار باعث میشود لرزهگیر بتواند حرکات محوری، جانبی و زاویهای را جذب کرده و از انتقال تنش به خطوط لوله جلوگیری کند.
لرزهگیر لاستیکی چیست؟
لرزهگیر لاستیکی یک اتصال انعطافپذیر در سیستمهای لولهکشی است که از ترکیب لاستیکهای صنعتی و لایههای تقویتی ساخته میشود و برای جذب ارتعاشات و جبران حرکات ناشی از تغییرات دما و فشار طراحی شده است.
این تجهیز بین دو بخش لوله نصب شده و مانند یک ضربهگیر عمل میکند. در نتیجه از آسیب به پمپها، کمپرسورها، شیرآلات و سایر تجهیزات حساس جلوگیری میشود.
ساختار لرزهگیر لاستیکی
لرزهگیر لاستیکی از اجزای زیر تشکیل شده است:
بدنه لاستیکی (Elastomer Body)
لایههای تقویتکننده (Fabric / Steel Reinforcement)
فلنجهای اتصال (Flanges)
لاینر داخلی (Inner Liner)
پوشش خارجی محافظ (Outer Cover)
حلقههای کنترل فشار (در برخی مدلها)
جنس لاستیک معمولاً از EPDM، NBR، Neoprene یا Viton انتخاب میشود که هرکدام برای شرایط خاص صنعتی کاربرد دارند.
نحوه عملکرد لرزهگیر لاستیکی
عملکرد لرزهگیر لاستیکی بر اساس خاصیت ارتجاعی مواد الاستومری است.
در شرایط عادی:
لرزهگیر در حالت تعادل قرار دارد و فشار سیستم را تحمل میکند.
در زمان ارتعاش:
بدنه لاستیکی تغییر شکل داده و انرژی ارتعاشی را جذب میکند.
در زمان انبساط یا انقباض:
لرزهگیر با تغییر شکل خود، حرکات طولی، جانبی یا زاویهای را جبران میکند.
این عملکرد باعث کاهش تنش در سیستم لولهکشی و افزایش عمر تجهیزات میشود.
مزایای لرزهگیر لاستیکی
جذب عالی ارتعاشات
مهمترین مزیت این تجهیز، کاهش مؤثر لرزش در سیستم است.
کاهش صدا
انتقال نویز مکانیکی را به حداقل میرساند.
نصب آسان
به دلیل طراحی ساده، نصب آن سریع و کمهزینه است.
جبران حرکات چندجهته
توانایی جذب حرکت محوری، جانبی و زاویهای را دارد.
کاهش تنش در لولهها
از ترک و شکست در سیستم جلوگیری میکند.
هزینه اقتصادی
در مقایسه با لرزهگیرهای فلزی قیمت مناسبتری دارد.
معایب لرزهگیر لاستیکی
محدودیت دمایی
در دماهای بسیار بالا یا پایین ممکن است عملکرد کاهش یابد.
مقاومت کمتر در فشار بالا
نسبت به لرزهگیرهای فلزی تحمل فشار کمتری دارد.
فرسایش در محیطهای شیمیایی خاص
برخی سیالات خورنده ممکن است باعث تخریب لاستیک شوند.
عمر محدودتر نسبت به مدل فلزی
در شرایط سخت صنعتی نیاز به تعویض دورهای دارد.
انواع لرزهگیر لاستیکی

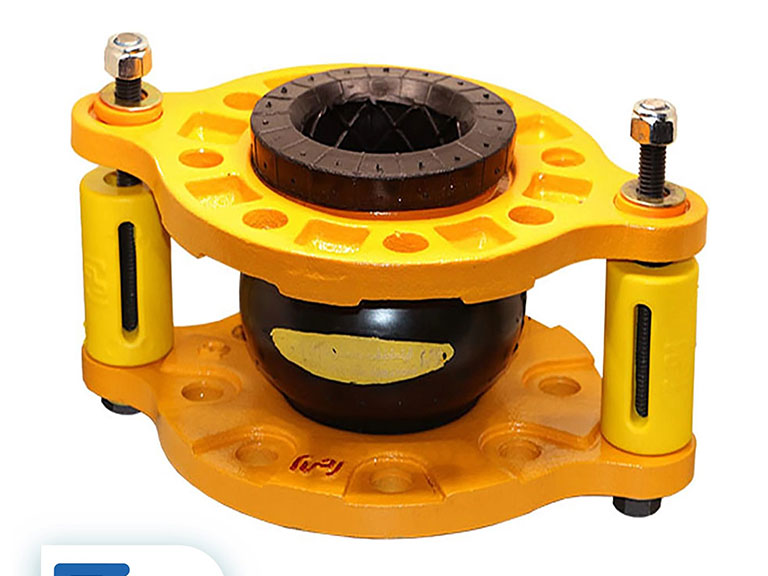

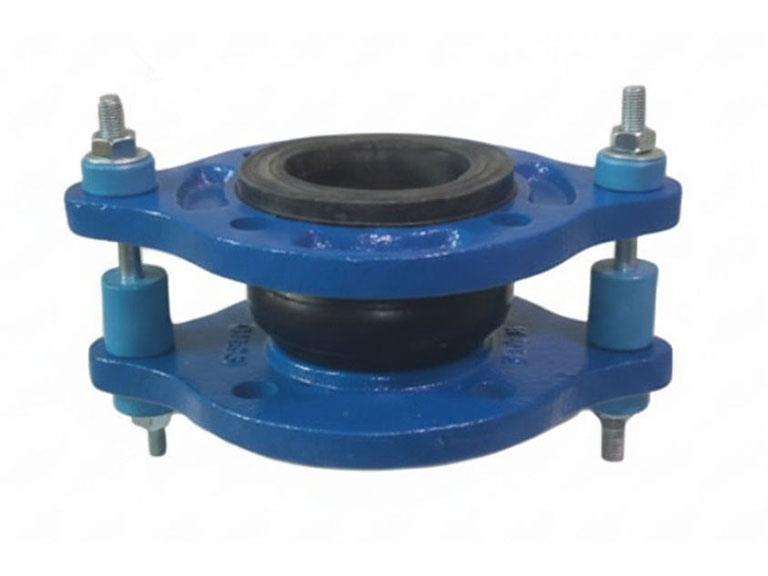

لرزهگیر لاستیکی ساده (Single Sphere)
دارای یک قوس لاستیکی برای جذب ارتعاشات سبک.
مزایا:
قیمت مناسب
نصب آسان
کاربرد:
سیستمهای آب
HVAC
لرزهگیر لاستیکی دوقوسی (Double Sphere)
دارای دو بخش انعطافپذیر برای جذب بیشتر حرکت.
مزایا:
انعطافپذیری بالا
جذب ارتعاش بیشتر
کاربرد:
صنایع نفت و گاز
تأسیسات صنعتی

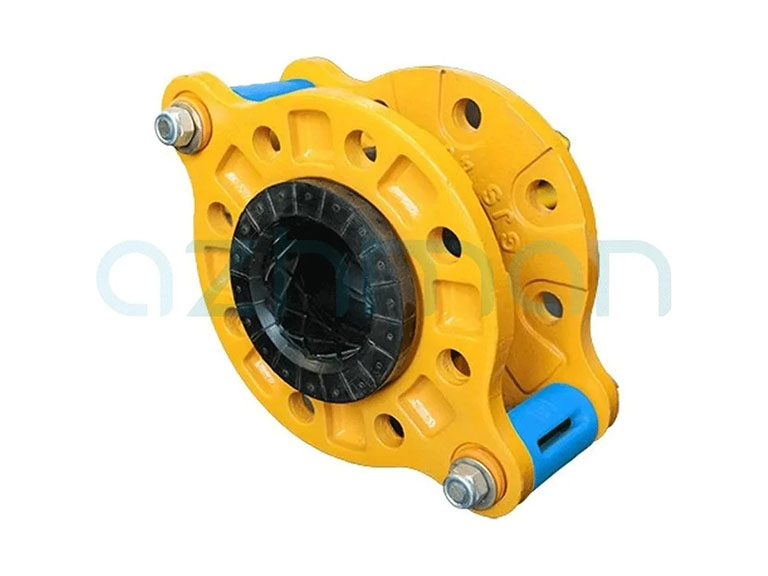

لرزهگیر لاستیکی فلنجی
دارای فلنج فلزی در دو طرف برای اتصال محکم.
مزایا:
نصب ایمن
آببندی مناسب
لرزهگیر لاستیکی رزوهای
برای سایزهای کوچک و سیستمهای سبک استفاده میشود.
مزایا:
مناسب تأسیسات ساختمانی
نصب سریع
انواع لرزهگیر لاستیکی بر اساس جنس
EPDM
مناسب برای آب، بخار سبک و سیالات غیرنفتی.
NBR
مقاوم در برابر روغنها و فرآوردههای نفتی.
Neoprene
مناسب برای شرایط عمومی و محیطهای صنعتی.
Viton
برای دما و مواد شیمیایی بسیار خورنده.
انواع لرزهگیر بر اساس حرکت
محوری (Axial)
جذب انبساط و انقباض طولی.
جانبی (Lateral)
جذب حرکت افقی لوله.
زاویهای (Angular)
جذب تغییر زاویه در اتصال لولهها.
چندمنظوره (Universal)
ترکیب چند نوع حرکت.
مواد تقویتی لرزهگیر لاستیکی
پارچه صنعتی (Fabric)
برای افزایش استحکام ساختار.
سیم فولادی (Steel Wire)
برای تحمل فشار بالا.
الیاف مصنوعی
برای افزایش انعطاف و دوام.
گریدهای پرکاربرد
EPDM Industrial Grade
برای آب و تأسیسات عمومی.
NBR Oil Resistant Grade
برای صنایع نفتی.
Neoprene General Purpose
برای کاربردهای عمومی صنعتی.
Viton High Temperature Grade
برای محیطهای خاص شیمیایی و دمای بالا.
استانداردهای لرزهگیر لاستیکی
EN 681
استاندارد مواد لاستیکی در تماس با آب.
DIN 4809
استاندارد لرزهگیرهای لاستیکی صنعتی.
ISO 9001
کنترل کیفیت تولید.
ASME B16.5
برای فلنجهای اتصال.
BS 6920
استاندارد بهداشتی برای آب آشامیدنی.
کاربردهای لرزهگیر لاستیکی
صنایع آب و فاضلاب
برای کاهش ارتعاش پمپها و خطوط انتقال آب.
HVAC
در سیستمهای تهویه و سرمایش برای کاهش صدا.
صنایع نفت و گاز
در خطوط انتقال سیالات سبک و تجهیزات کمفشار.
پتروشیمی
برای جذب ارتعاش در خطوط فرآیندی.
نیروگاهها
در سیستمهای خنککننده و آب گردش.
صنایع غذایی
در خطوط انتقال سیالات بهداشتی.
ساختمانها
در تأسیسات موتورخانه و پمپها.
تفاوت لرزهگیر لاستیکی با آکاردئونی
لرزهگیر لاستیکی برای فشار و دمای پایین مناسبتر است، در حالی که لرزهگیر آکاردئونی برای شرایط دمای بالا و فشار زیاد استفاده میشود.
تفاوت لرزهگیر لاستیکی با اتصال صلب
اتصال صلب هیچ انعطافی ندارد، اما لرزهگیر لاستیکی قابلیت جذب ارتعاش و حرکت را دارد.
بازرسی و کنترل کیفیت لرزهگیر لاستیکی
برای اطمینان از عملکرد صحیح، تستهای زیر انجام میشود:
تست فشار هیدرواستاتیک
تست نشتی
تست کشش
تست دوام سیکلی
تست سختی لاستیک (Hardness)
بازرسی ابعادی
تست دمایی
آزمون مواد
عوامل مؤثر بر قیمت لرزهگیر لاستیکی
جنس لاستیک
سایز
فشار کاری
نوع فلنج
تعداد لایههای تقویتی
استاندارد ساخت
کشور تولیدکننده
مدلهای Viton و چندلایه معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب لرزهگیر لاستیکی
فشار کاری سیستم
نوع سیال
دمای عملیاتی
میزان ارتعاش
سایز لوله
نوع اتصال
شرایط محیطی
استاندارد مورد نیاز
انتخاب صحیح نقش مهمی در افزایش عمر تجهیزات دارد.
جمعبندی
لرزهگیر لاستیکی یکی از مهمترین تجهیزات کاهش ارتعاش در سیستمهای پایپینگ است که با استفاده از خاصیت ارتجاعی لاستیک، ارتعاشات، صدا و تنشهای مکانیکی را جذب میکند. این تجهیز در انواع مختلف مانند ساده، دوقوسی، فلنجی و رزوهای تولید شده و در صنایع آب و فاضلاب، HVAC، نفت و گاز و تأسیسات صنعتی کاربرد گسترده دارد.
استفاده صحیح از لرزهگیر لاستیکی باعث افزایش عمر تجهیزات، کاهش هزینههای نگهداری و بهبود عملکرد سیستمهای صنعتی میشود. انتخاب مناسب جنس، سایز و استاندارد ساخت نقش مهمی در کارایی این تجهیز دارد.
