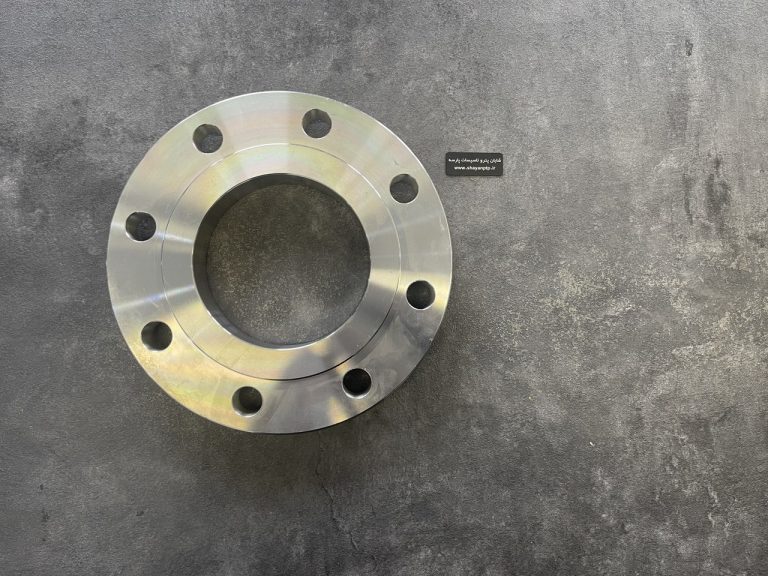

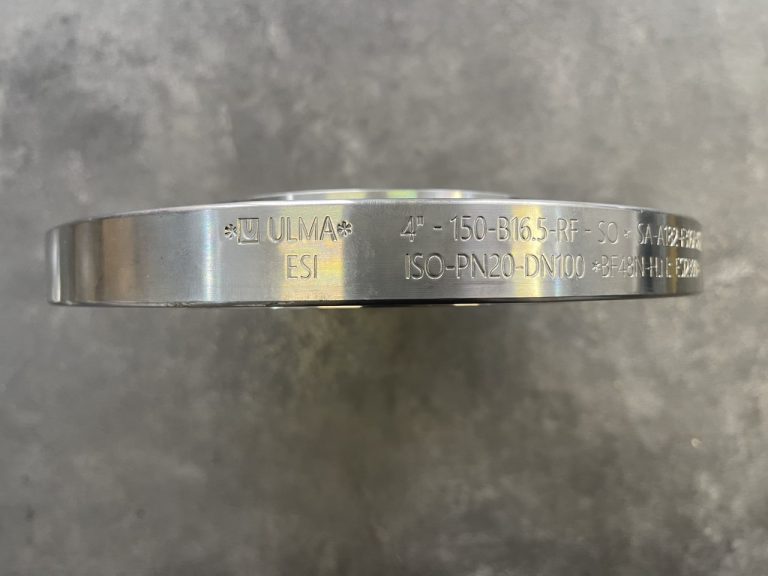

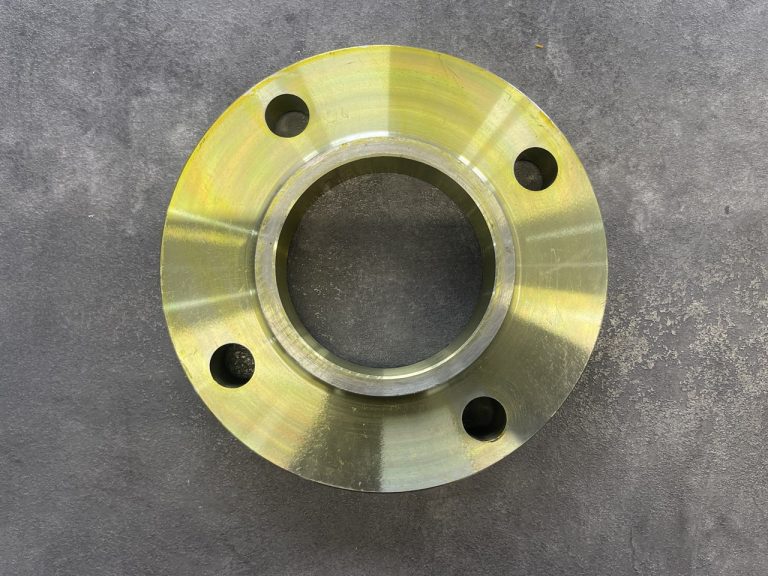

فلنچ اسلیپون
فلنج اسلیپون؛ معرفی کامل، انواع، مشخصات فنی، کاربردها و مزایای Slip On Flange
فلنج اسلیپون یکی از پرکاربردترین انواع فلنج در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی و تأسیسات صنعتی است که به دلیل طراحی ساده، نصب آسان و هزینه اقتصادی، جایگاه ویژهای در سیستمهای پایپینگ دارد. این فلنج که با نام Slip On Flange شناخته میشود، برای اتصال لولهها، شیرآلات و تجهیزات مختلف به کار میرود و نسبت به برخی انواع دیگر فلنج، فرآیند نصب سادهتری دارد.
در بسیاری از پروژههای صنعتی، انتخاب نوع فلنج تأثیر مستقیم بر ایمنی، هزینه اجرا و طول عمر سیستم دارد. فلنج اسلیپون به دلیل ساختار خاص خود، گزینهای مناسب برای خطوط با فشار متوسط و شرایط عملیاتی معمولی محسوب میشود و به طور گسترده در پروژههای صنعتی و ساختمانی مورد استفاده قرار میگیرد.
فلنج اسلیپون چیست؟
فلنج اسلیپون نوعی فلنج تخت است که لوله داخل آن قرار میگیرد و سپس از داخل و خارج جوشکاری میشود. این طراحی باعث میشود نصب فلنج نسبتاً ساده باشد و نیاز به دقت کمتر در همراستایی نسبت به فلنجهای گلودار داشته باشد.
در این نوع فلنج، لوله به داخل سوراخ مرکزی فلنج “لغزش” میکند (Slip On) و سپس اتصال از طریق جوش فیلت یا جوش گوشهای انجام میشود. همین ویژگی باعث شده است که این فلنج در بسیاری از کاربردهای عمومی و کمفشار مورد استفاده قرار گیرد.
ساختار فلنج اسلیپون
فلنج اسلیپون از اجزای اصلی زیر تشکیل شده است:
بدنه فلنج با سوراخ مرکزی
سطح آببندی (Face)
سوراخهای پیچ و مهره
محل قرارگیری لوله
ناحیه جوشکاری داخلی و خارجی
طراحی این فلنج به گونهای است که لوله به راحتی داخل آن قرار میگیرد و سپس با جوشکاری در دو طرف، اتصال نهایی ایجاد میشود.
نحوه عملکرد فلنج اسلیپون
عملکرد فلنج اسلیپون بر پایه اتصال مکانیکی و جوشکاری است. ابتدا لوله داخل فلنج قرار میگیرد، سپس توسط جوشکاری داخلی و خارجی تثبیت میشود. در مرحله بعد، فلنج با استفاده از پیچ و مهره به فلنج مقابل یا تجهیزات دیگر متصل شده و با استفاده از گسکت، آببندی انجام میشود.
این روش باعث میشود اتصال نهایی از نظر مکانیکی پایدار بوده و در عین حال هزینه نصب کاهش یابد.
مزایای فلنج اسلیپون
نصب آسان
به دلیل طراحی ساده، نصب این فلنج نسبت به بسیاری از انواع دیگر راحتتر و سریعتر انجام میشود.
هزینه پایینتر
قیمت فلنج اسلیپون معمولاً کمتر از فلنجهای گلودار است و گزینهای اقتصادی محسوب میشود.
عدم نیاز به دقت بالا در برش لوله
در مقایسه با فلنج گلودار، حساسیت کمتری در آمادهسازی لوله دارد.
مناسب برای فشارهای متوسط
این فلنج برای بسیاری از کاربردهای صنعتی با فشار متوسط مناسب است.
در دسترس بودن
در بازار صنعتی به راحتی قابل تأمین است و تنوع سایز بالایی دارد.
معایب فلنج اسلیپون
استحکام کمتر نسبت به فلنج گلودار
به دلیل نوع اتصال جوشی، مقاومت مکانیکی آن کمتر از Weld Neck Flange است.
احتمال نشتی بیشتر در فشارهای بالا
در شرایط فشار بالا، ریسک نشتی نسبت به فلنجهای مقاومتر بیشتر است.
عمر کمتر در شرایط سخت
در محیطهای بسیار خورنده یا تحت فشار بالا، عملکرد ضعیفتری دارد.
نیاز به دو جوشکاری
برای نصب نیاز به جوش داخلی و خارجی دارد که زمان اجرا را افزایش میدهد.
انواع فلنج اسلیپون
فلنج اسلیپون تخت (Flat Face)
سطح کاملاً صاف دارد و معمولاً در سیستمهای کمفشار استفاده میشود.
فلنج اسلیپون ریزهدار (Raised Face)
دارای سطح برجسته برای بهبود آببندی با گسکت است.
فلنج اسلیپون رینگ تایپ (RTJ)
برای شرایط فشار و دمای بالاتر طراحی شده و از رینگ فلزی برای آببندی استفاده میکند.
فلنج اسلیپون دکوراتیو یا سبک
در برخی کاربردهای خاص و سبک صنعتی مورد استفاده قرار میگیرد.
مواد اولیه فلنج اسلیپون
فلنجهای اسلیپون از مواد مختلفی تولید میشوند که انتخاب آنها به شرایط عملیاتی بستگی دارد.
کربن استیل
رایجترین نوع فلنج اسلیپون بوده و در بسیاری از صنایع استفاده میشود.
استنلس استیل
برای محیطهای خورنده، صنایع غذایی، شیمیایی و دریایی کاربرد دارد.
فولاد آلیاژی
برای دما و فشارهای بالاتر در صنایع خاص مورد استفاده قرار میگیرد.
داپلکس و سوپر داپلکس
برای محیطهای بسیار خورنده و صنایع دریایی طراحی شدهاند.
گریدهای پرکاربرد فلنج اسلیپون
ASTM A105
پرکاربردترین گرید کربن استیل برای فلنجهای صنعتی.
ASTM A350 LF2
مناسب برای سرویسهای دمای پایین.
ASTM A182 F304
استنلس استیل رایج برای کاربردهای عمومی و غذایی.
ASTM A182 F316
مقاومت بالا در برابر خوردگی و مواد شیمیایی.
ASTM A182 F11 / F22
مناسب برای شرایط دمای بالا و نیروگاهی.
کلاسهای فشاری فلنج اسلیپون
فلنجهای اسلیپون مطابق استاندارد ASME در کلاسهای مختلف تولید میشوند.
Class 150
مناسب برای فشارهای پایین.
Class 300
کاربرد گسترده در صنایع عمومی.
Class 600
برای شرایط فشار متوسط تا بالا.
Class 900
برای شرایط سختتر صنعتی.
Class 1500
برای فشارهای بالا در سیستمهای خاص.
استانداردهای فلنج اسلیپون
ASME B16.5
استاندارد اصلی فلنجهای صنعتی تا سایز 24 اینچ.
ASME B16.47
برای فلنجهای سایز بزرگ.
MSS SP-44
مربوط به خطوط انتقال نفت و گاز.
API 6A
برای تجهیزات فشار بالا در صنعت نفت و گاز.
DIN / EN 1092-1
استانداردهای رایج اروپایی.
کاربردهای فلنج اسلیپون
صنایع نفت و گاز
در خطوط انتقال و تجهیزات فرآیندی با فشار متوسط استفاده میشود.
صنایع پتروشیمی
برای انتقال سیالات فرآیندی و سیستمهای جانبی کاربرد دارد.
نیروگاهها
در سیستمهای آب، بخار و تجهیزات کمفشار استفاده میشود.
صنایع شیمیایی
برای انتقال سیالات غیرخورنده یا نیمهخورنده کاربرد دارد.
صنایع ساختمانی
در سیستمهای تأسیسات مکانیکی و لولهکشی ساختمانها استفاده میشود.
صنایع آب و فاضلاب
برای خطوط انتقال آب و سیستمهای کمفشار مناسب است.
تفاوت فلنج اسلیپون و فلنج گلودار
فلنج گلودار دارای گردن مخروطی و اتصال جوشی لب به لب است و برای فشارهای بالا استفاده میشود، در حالی که فلنج اسلیپون طراحی سادهتری دارد و برای فشارهای متوسط مناسبتر است.
از نظر هزینه، فلنج اسلیپون اقتصادیتر است اما از نظر استحکام، فلنج گلودار عملکرد بهتری دارد.
تفاوت فلنج اسلیپون و فلنج کور
فلنج اسلیپون برای اتصال خطوط لوله استفاده میشود، در حالی که فلنج کور برای بستن انتهای خط کاربرد دارد و هیچ مسیر عبور سیالی ندارد.
تفاوت فلنج اسلیپون و فلنج دندهای
فلنج دندهای بدون جوشکاری نصب میشود و برای سایزهای کوچک و فشارهای پایین مناسب است، اما فلنج اسلیپون نیاز به جوشکاری دارد و در سایزهای بزرگتر کاربرد دارد.
بازرسی و کنترل کیفیت فلنج اسلیپون
برای اطمینان از کیفیت محصول، تستهای مختلفی انجام میشود:
بازرسی ابعادی
تست هیدرواستاتیک
تست اولتراسونیک
تست ذرات مغناطیسی
تست نفوذ مایع
آنالیز شیمیایی
بررسی سطح آببندی
کنترل کیفیت جوش
این آزمایشها مطابق استانداردهای بینالمللی انجام میشوند.
عوامل مؤثر بر قیمت فلنج اسلیپون
قیمت این محصول تحت تأثیر عوامل مختلفی قرار دارد:
جنس فلنج
سایز و ضخامت
کلاس فشاری
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت مواد اولیه
نرخ ارز
هزینه حمل و نقل
فلنجهای استنلس استیل و آلیاژی معمولاً قیمت بالاتری نسبت به کربن استیل دارند.
نکات مهم در خرید فلنج اسلیپون
در زمان خرید باید به موارد زیر توجه شود:
بررسی فشار و دمای کاری
انتخاب جنس مناسب
بررسی استاندارد تولید
کنترل گواهینامه مواد
انتخاب کلاس فشاری صحیح
هماهنگی با نوع لوله و گسکت
جمعبندی
فلنج اسلیپون یکی از پرکاربردترین انواع فلنج در صنایع مختلف است که به دلیل نصب آسان، هزینه مناسب و تنوع بالا، در بسیاری از پروژههای صنعتی و تأسیساتی مورد استفاده قرار میگیرد. این فلنج برای فشارهای متوسط طراحی شده و در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و تأسیسات ساختمانی کاربرد گستردهای دارد.
اگرچه استحکام آن نسبت به فلنج گلودار کمتر است، اما به دلیل اقتصادی بودن و سهولت نصب، همچنان یکی از گزینههای محبوب در سیستمهای پایپینگ محسوب میشود. انتخاب صحیح جنس، کلاس فشاری و استاندارد تولید نقش مهمی در عملکرد و طول عمر این نوع فلنج دارد.
- دسته محصول : فلنچ
- جنس محصول : کربن استیل ، استنلیس استیل
- موجود می باشد.
- ضمانت محصول
