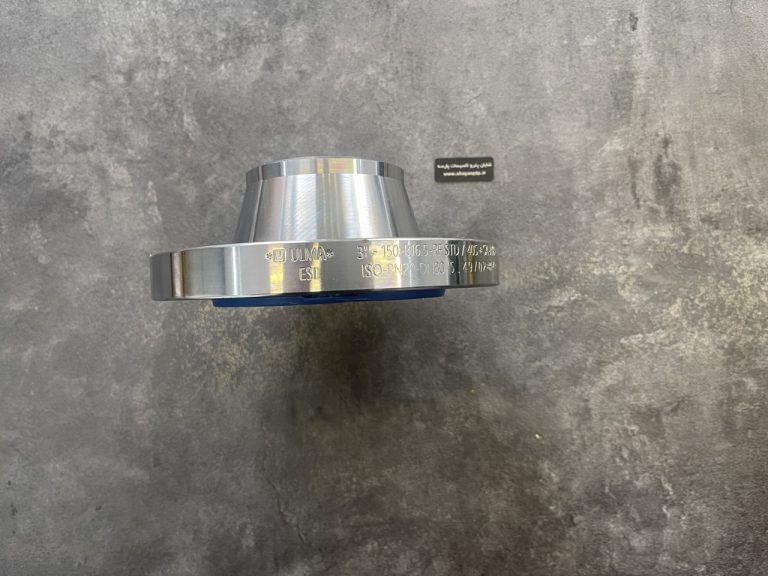

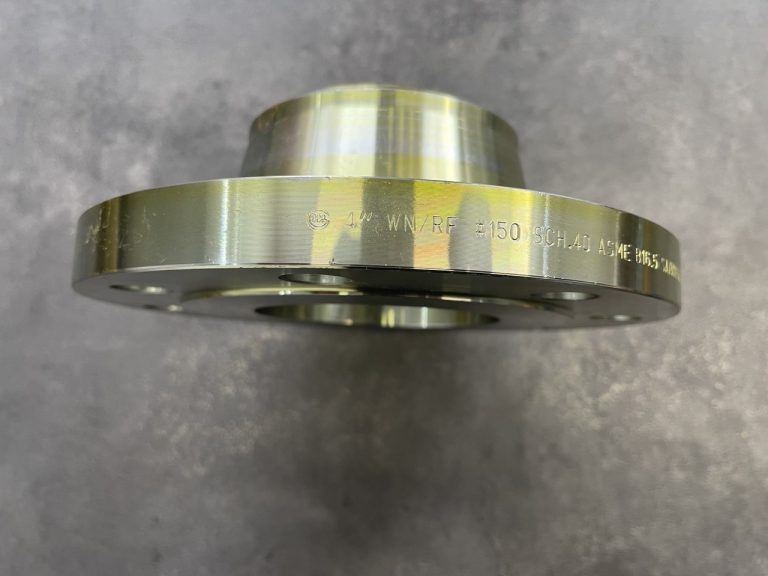

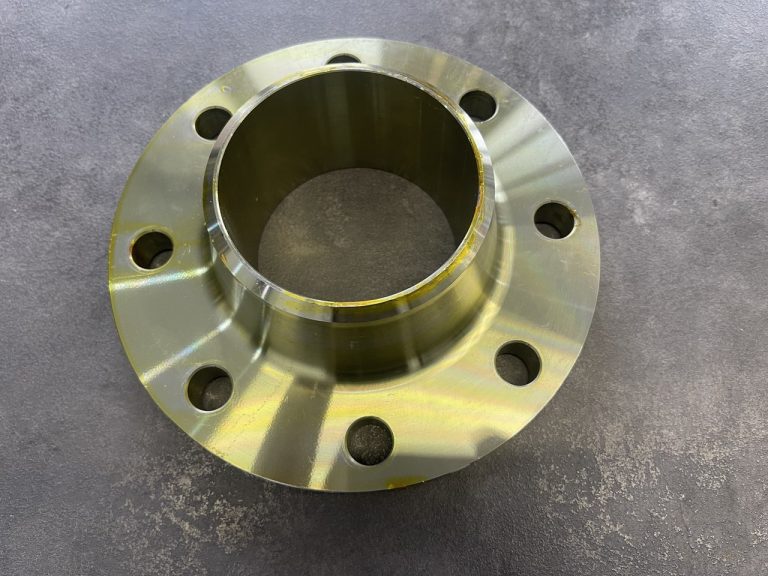

فلنج گلودار
فلنج گلودار؛ بررسی جامع مشخصات، انواع، کاربردها، مزایا و استانداردهای فلنج Weld Neck
فلنج گلودار یکی از پرکاربردترین و مهمترین انواع فلنج در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی و صنایع سنگین محسوب میشود. این فلنج که با نام Weld Neck Flange نیز شناخته میشود، به دلیل طراحی ویژه و مقاومت بسیار بالا در برابر فشار، دما و تنشهای مکانیکی، یکی از مطمئنترین گزینهها برای اتصال لولهها، تجهیزات و شیرآلات در سیستمهای پایپینگ به شمار میرود.
در پروژههای صنعتی که ایمنی، استحکام و قابلیت اطمینان اهمیت ویژهای دارند، فلنج گلودار به عنوان انتخاب اول مهندسان و طراحان سیستمهای لولهکشی شناخته میشود. طراحی مخروطی شکل گردن این فلنج باعث توزیع یکنواخت تنش در محل اتصال شده و احتمال ترک، شکست و آسیبهای ناشی از فشارهای عملیاتی را به حداقل میرساند.
فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange نوعی فلنج صنعتی است که دارای یک گردن مخروطی بلند بوده و از طریق جوشکاری لب به لب (Butt Weld) به لوله متصل میشود. این طراحی موجب ایجاد یک اتصال بسیار مستحکم و یکپارچه بین فلنج و لوله میشود.
برخلاف بسیاری از فلنجهای دیگر که تنها به وسیله پیچ و مهره یا جوش سطحی متصل میشوند، در فلنج گلودار اتصال اصلی از طریق جوش نفوذی کامل انجام میشود. این ویژگی باعث شده است که فلنج گلودار برای سرویسهای حساس، خطوط فشار بالا و دماهای شدید گزینهای ایدهآل باشد.
ساختار فلنج گلودار
فلنج گلودار از چند بخش اصلی تشکیل شده است:
سطح آببندی فلنج
سوراخ مرکزی عبور سیال
گردن مخروطی یا Neck
محل جوش لب به لب
سوراخهای پیچ و مهره
بدنه اصلی فلنج
طراحی مخروطی گردن فلنج باعث میشود تنشهای ناشی از فشار داخلی و بارهای خارجی به صورت تدریجی به لوله منتقل شوند و تمرکز تنش در محل اتصال کاهش یابد.
نحوه عملکرد فلنج گلودار
در هنگام نصب، انتهای گردن فلنج با لوله همراستا شده و توسط جوش لب به لب به لوله متصل میشود. پس از تکمیل جوشکاری، فلنج از طریق پیچ و مهره به فلنج مقابل یا تجهیزات متصل میشود.
وجود گسکت بین دو فلنج موجب ایجاد آببندی مناسب شده و از نشتی سیال جلوگیری میکند.
مزایای فلنج گلودار
فلنج گلودار به دلیل ویژگیهای فنی منحصر به فرد خود یکی از محبوبترین انواع فلنج در صنایع سنگین است.
استحکام بسیار بالا
اتصال جوشی کامل باعث میشود فلنج و لوله به صورت یکپارچه عمل کنند و مقاومت مکانیکی بالایی داشته باشند.
تحمل فشارهای بالا
این فلنج برای خطوط تحت فشار بالا طراحی شده و عملکرد بسیار مطمئنی ارائه میدهد.
مقاومت در برابر دماهای بالا
در نیروگاهها، پالایشگاهها و خطوط بخار داغ به طور گسترده مورد استفاده قرار میگیرد.
توزیع یکنواخت تنش
گردن مخروطی فلنج مانع تمرکز تنش در محل اتصال میشود.
کاهش احتمال نشتی
جوشکاری کامل و طراحی مناسب باعث افزایش ایمنی سیستم میشود.
طول عمر زیاد
در صورت نصب صحیح، این فلنجها سالها بدون مشکل قابل استفاده هستند.
مناسب برای شرایط بحرانی
در سرویسهای حساس صنعتی عملکرد بسیار مطمئنی دارند.
معایب فلنج گلودار
در کنار مزایای فراوان، این فلنج دارای برخی محدودیتها نیز است.
هزینه بالاتر
قیمت فلنج گلودار معمولاً از بسیاری از انواع دیگر فلنج بیشتر است.
وزن بیشتر
به دلیل طراحی خاص و ضخامت بالاتر، وزن بیشتری دارد.
نیاز به جوشکاری تخصصی
نصب این فلنج نیازمند نیروی ماهر و تجهیزات مناسب جوشکاری است.
زمان نصب بیشتر
در مقایسه با برخی فلنجهای دیگر، فرآیند نصب زمان بیشتری نیاز دارد.
انواع فلنج گلودار بر اساس سطح آببندی
فلنجهای گلودار با سطوح آببندی مختلفی تولید میشوند.
فلنج گلودار Raised Face
رایجترین نوع فلنج گلودار است که دارای سطح برجسته برای قرارگیری گسکت میباشد.
فلنج گلودار Flat Face
سطح آببندی کاملاً صاف بوده و در برخی کاربردهای خاص استفاده میشود.
فلنج گلودار Ring Type Joint
برای فشارها و دماهای بسیار بالا طراحی شده و از رینگ فلزی جهت آببندی استفاده میکند.
فلنج گلودار Tongue and Groove
دارای شیار و زبانه برای افزایش دقت آببندی است.
فلنج گلودار Male and Female
سطوح نر و ماده برای بهبود عملکرد آببندی طراحی شدهاند.
انواع فلنج گلودار بر اساس جنس
فلنج گلودار کربن استیل
رایجترین نوع فلنج گلودار بوده و در بسیاری از صنایع استفاده میشود.
فلنج گلودار استنلس استیل
برای محیطهای خورنده و صنایع شیمیایی، غذایی و دریایی کاربرد دارد.
فلنج گلودار آلیاژی
در شرایط دمایی و فشاری بسیار بالا مورد استفاده قرار میگیرد.
فلنج گلودار داپلکس
برای محیطهای بسیار خورنده و صنایع دریایی طراحی شده است.
گریدهای پرکاربرد فلنج گلودار
ASTM A105
متداولترین گرید کربن استیل برای تولید فلنجهای گلودار است.
ASTM A350 LF2
برای سرویسهای دمای پایین مورد استفاده قرار میگیرد.
ASTM A182 F304
از جنس استنلس استیل 304 بوده و مقاومت مناسبی در برابر خوردگی دارد.
ASTM A182 F316
دارای مقاومت بسیار بالا در برابر مواد شیمیایی و محیطهای خورنده است.
ASTM A182 F11
در صنایع نیروگاهی و خطوط بخار کاربرد دارد.
ASTM A182 F22
برای سرویسهای دمای بالا و فشار زیاد استفاده میشود.
کلاسهای فشاری فلنج گلودار
فلنجهای گلودار براساس استاندارد ASME در کلاسهای مختلف تولید میشوند.
کلاس 150
برای فشارهای نسبتاً پایین مناسب است.
کلاس 300
در بسیاری از صنایع فرآیندی مورد استفاده قرار میگیرد.
کلاس 600
برای فشارهای متوسط تا بالا طراحی شده است.
کلاس 900
در شرایط سخت عملیاتی کاربرد دارد.
کلاس 1500
برای فشارهای بسیار بالا مورد استفاده قرار میگیرد.
کلاس 2500
یکی از بالاترین کلاسهای فشاری در سیستمهای صنعتی است.
استانداردهای فلنج گلودار
کیفیت و ابعاد فلنجهای گلودار براساس استانداردهای معتبر جهانی تعیین میشود.
ASME B16.5
اصلیترین استاندارد فلنجهای صنعتی تا سایز 24 اینچ است.
ASME B16.47
برای فلنجهای سایز بزرگ مورد استفاده قرار میگیرد.
MSS SP-44
در خطوط انتقال نفت و گاز کاربرد دارد.
API 6A
برای تجهیزات سرچاهی و صنایع نفت و گاز طراحی شده است.
DIN
استاندارد رایج اروپایی برای فلنجها محسوب میشود.
EN 1092-1
یکی از استانداردهای مهم اروپایی است.
کاربردهای فلنج گلودار
صنایع نفت و گاز
خطوط انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی از مهمترین حوزههای مصرف این فلنج هستند.
صنایع پتروشیمی
در واحدهای فرآیندی و خطوط انتقال مواد شیمیایی کاربرد فراوان دارند.
پالایشگاهها
به دلیل فشار و دمای بالای فرآیندها، فلنج گلودار به طور گسترده استفاده میشود.
نیروگاهها
در خطوط بخار، آب تغذیه و تجهیزات تحت فشار مورد استفاده قرار میگیرد.
صنایع شیمیایی
برای انتقال مواد خورنده و سیالات حساس کاربرد دارد.
صنایع دریایی
در کشتیها، سکوهای نفتی و تجهیزات ساحلی مورد استفاده قرار میگیرد.
صنایع فولاد
در سیستمهای انتقال سیالات و تجهیزات فرآیندی کاربرد دارد.
تفاوت فلنج گلودار با فلنج اسلیپون
یکی از مهمترین تفاوتها در نحوه اتصال به لوله است.
در فلنج گلودار، اتصال از طریق جوش لب به لب انجام میشود و استحکام بسیار بالایی دارد. اما در فلنج اسلیپون، لوله داخل فلنج قرار گرفته و از دو طرف جوشکاری میشود.
فلنج گلودار برای فشارها و دماهای بالا مناسبتر است، در حالی که فلنج اسلیپون معمولاً در شرایط کاری سبکتر مورد استفاده قرار میگیرد.
تفاوت فلنج گلودار با فلنج کور
فلنج گلودار دارای سوراخ عبور سیال است و برای اتصال خطوط استفاده میشود، اما فلنج کور هیچ سوراخی ندارد و برای مسدود کردن انتهای خطوط به کار میرود.
بازرسی و کنترل کیفیت فلنج گلودار
برای اطمینان از کیفیت و عملکرد مناسب، فلنجهای گلودار تحت آزمایشهای مختلف قرار میگیرند.
بازرسی ابعادی
تست هیدرواستاتیک
آنالیز شیمیایی
آزمون سختی
تست اولتراسونیک
تست ذرات مغناطیسی
تست نفوذ مایع
کنترل کیفیت سطح آببندی
این آزمایشها مطابق استانداردهای بینالمللی انجام میشوند.
عوامل مؤثر بر قیمت فلنج گلودار
قیمت فلنج گلودار به عوامل مختلفی بستگی دارد.
جنس فلنج
سایز و ابعاد
کلاس فشاری
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت مواد اولیه
نرخ ارز
هزینه حمل و نقل
فلنجهای استنلس استیل و آلیاژی معمولاً قیمت بیشتری نسبت به نمونههای کربن استیل دارند.
نکات مهم در خرید فلنج گلودار
در هنگام خرید باید موارد زیر بررسی شود:
نوع سیال
فشار کاری
دمای عملیاتی
جنس فلنج
کلاس فشاری
استاندارد تولید
گواهینامه مواد اولیه
برند سازنده
انتخاب صحیح فلنج میتواند تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر سیستم داشته باشد.
جمعبندی
فلنج گلودار یا Weld Neck Flange یکی از مقاومترین و مطمئنترین انواع فلنج در صنایع مختلف محسوب میشود. طراحی ویژه گردن مخروطی، اتصال جوشی لب به لب و توانایی تحمل فشار و دمای بالا باعث شده است که این فلنج در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی و شیمیایی کاربرد گستردهای داشته باشد.
استحکام بالا، کاهش احتمال نشتی، توزیع مناسب تنش و عمر طولانی از مهمترین مزایای فلنج گلودار هستند. انتخاب صحیح جنس، کلاس فشاری و استاندارد تولید میتواند نقش مهمی در افزایش ایمنی و بهرهوری سیستمهای پایپینگ صنعتی داشته باشد و از بروز مشکلات عملیاتی در آینده جلوگیری کند.
- دسته محصول : فلنچ
- جنس محصول : کربن استیل ، استنلیس استیل
- موجود می باشد.
- ضمانت محصول
