واشر تفلون (PTFE Gasket) – راهنمای جامع انتخاب، کاربرد و نصب در صنایع پتروشیمی

مقدمه

در دنیای صنایع فرآیندی، به ویژه پتروشیمی، نفت، گاز، پالایش و داروسازی، یکی از حیاتی‌ترین الزامات عملیاتی، ایجاد یک آب‌بندی مطمئن و بدون نشت در اتصالات فلنجی، شیرآلات، پمپ‌ها و مخازن است. در کنار واشرهای فلزی و نیمه فلزی مانند واشر اسپیرال، واشرهای تماماً غیرفلزی سهم بزرگی از کاربردها را به خود اختصاص داده‌اند. در این میان، **واشر تفلون (PTFE Gasket)** به دلیل مقاومت شیمیایی فوق‌العاده، ضریب اصطکاک بسیار پایین و محدوده دمایی قابل قبول، به یکی از پرطرفدارترین گزینه‌ها برای آب‌بندی سیالات تهاجمی و حساس تبدیل شده است. این مقاله به بررسی جامع واشر تفلون، انواع آن، مواد اولیه، استانداردها، مزایا، محدودیت‌ها و نکات کلیدی در نصب و خرید برای کاربردهای پتروشیمی می‌پردازد.

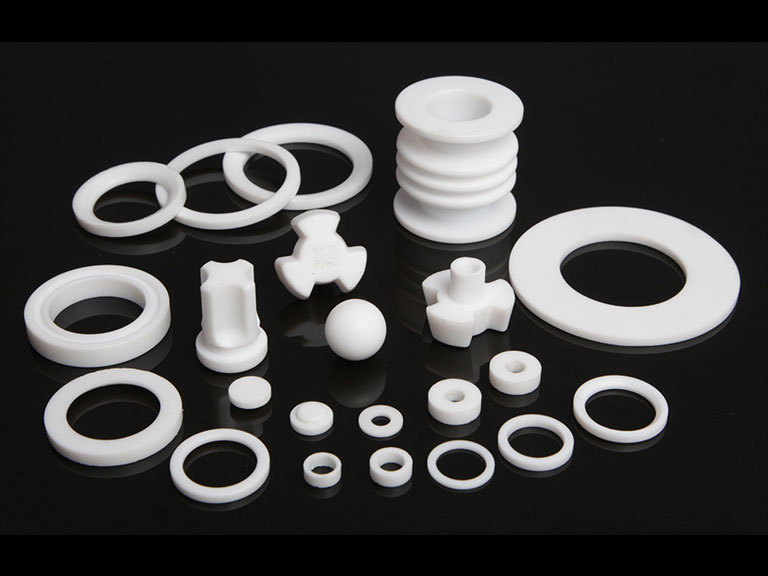

واشر تفلون چیست؟

واژه تفلون (Teflon) نام تجاری ثبت شده شرکت DuPont برای پلیمر پلی‌تترافلورواتیلن (Polytetrafluoroethylene – PTFE) است. امروزه اگرچه برندهای متعددی این ماده را تولید می‌کنند، اما در صنعت به تمام واشرهای ساخته شده از PTFE، «واشر تفلون» گفته می‌شود. PTFE یک پلیمر فلوروکربن با زنجیره‌های بلند از اتم‌های کربن و فلوئور است. پیوند بسیار قوی کربن-فلوئور به این ماده خواص استثنایی می‌بخشد: تقریباً در برابر تمام مواد شیمیایی شناخته شده (به جز فلزات قلیایی مذاب و فلوئور گازی در شرایط خاص) مقاوم است، ضریب اصطکاک پایینی دارد (کمتر از ۰.۱)، و در محدوده دمایی وسیعی انعطاف‌پذیری خود را حفظ می‌کند.

تاریخچه و توسعه

PTFE به طور تصادفی در سال ۱۹۳۸ توسط روی پلانکت (Roy Plunkett) در شرکت DuPont کشف شد. طی جنگ جهانی دوم، برای پوشش‌های ضد خوردگی و قطعات نظامی مورد استفاده قرار گرفت. از دهه ۱۹۵۰ به بعد، تولید واشرهای تفلون برای کاربردهای شیمیایی آغاز شد. ضعف اولیه این واشرها، پدیده خزش (Creep) و جاری شدن سرد (Cold Flow) تحت بار فشاری بود که منجر به شل شدن تدریجی پیچ‌ها و نشتی می‌شد. برای رفع این مشکل، طی دهه‌های بعد، اصلاحات متعددی مانند افزودن پرکننده‌ها (پرکننده شیشه، کربن، گرافیت، دی‌سولفید مولیبدن) و تولید واشرهای تفلون پر شده (Filled PTFE) و همچنین واشرهای تفلون با ساختار مشبک (Encapsulated) و منبسط شده (Expanded PTFE یا ePTFE) به بازار عرضه شد که امروزه در سایت‌های مدرن پتروشیمی کاربرد گسترده دارند.

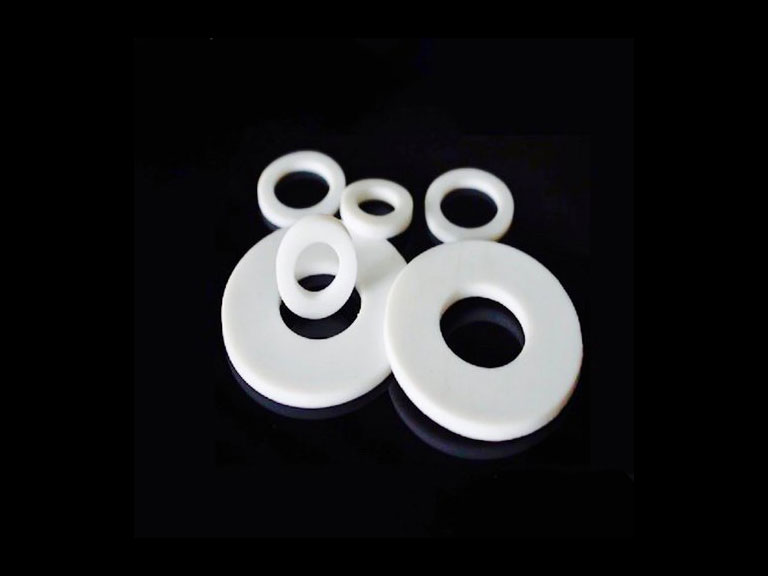

انواع واشر تفلون بر اساس ساختار

واشرهای تفلون به چند دسته کلی تقسیم می‌شوند که هر کدام برای شرایط عملیاتی خاصی مناسب هستند:

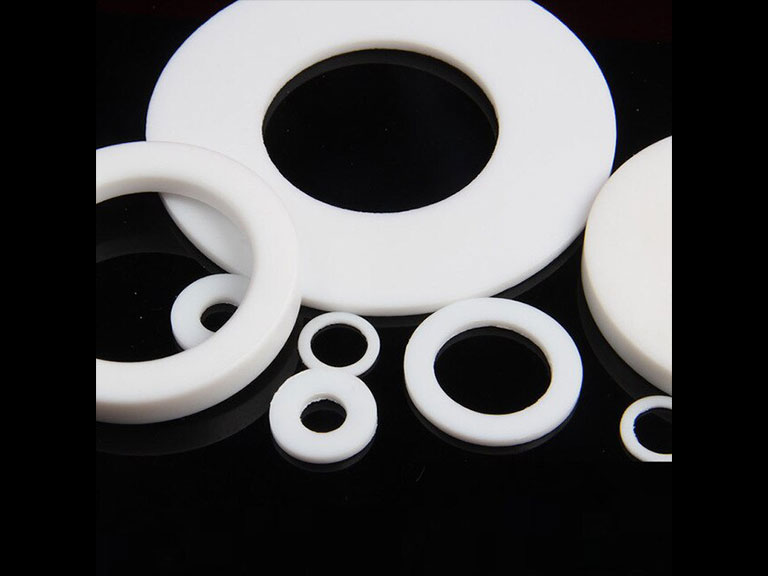

۱. واشر تفلون خالص (Virgin PTFE Gasket)

این نوع از PTFE ۱۰۰٪ خالص و بدون هیچ پرکننده‌ای ساخته می‌شود. نرم‌ترین نوع تفلون است و بهترین مقاومت شیمیایی را دارد. اما بیشترین میزان خزش و جاری شدن سرد را نیز نشان می‌دهد. محدوده دمایی آن معمولاً از -۲۴۰ تا +۲۶۰ درجه سانتی‌گراد است. کاربرد اصلی در محیط‌های شیمیایی بسیار خورنده با فشارهای پایین (مثلاً زیر ۱۰ بار) و دماهای ثابت، مانند خطوط اسید سولفوریک غلیظ، اسید هیدروفلوئوریک، و حلال‌های آلی.

۲. واشر تفلون پر شده (Filled PTFE Gasket)

برای کاهش خزش و افزایش مقاومت فشاری، ذرات پرکننده به PTFE اضافه می‌شوند. انواع رایج:

– تفلون پر شده با شیشه (PTFE + Glass Fiber): مقاومت فشاری و سایشی بالاتر، مناسب برای کاربردهای عمومی شیمیایی و سیالات با سرعت متوسط. حداکثر دما ~۲۶۰ درجه سانتی‌گراد. نقطه ضعف: شیشه در برابر اسید هیدروفلوئوریک و قلیاهای قوی مقاوم نیست.
– تفلون پر شده با کربن (PTFE + Carbon): هدایت حرارتی بهتر، کاهش خزش بسیار مؤثر. مناسب برای کاربردهایی که نیاز به دفع بار الکتریکی ساکن وجود دارد (مانند خطوط انتقال حلال‌های قابل اشتعال). مقاوم در برابر بیشتر اسیدها و بازها، اما در محیط‌های اکسیدکننده قوی (مانند اسید نیتریک داغ) تخریب می‌شود.
– تفلون پر شده با گرافیت (PTFE + Graphite): ضریب اصطکاک بسیار پایین، انتقال حرارت خوب، مناسب برای کاربردهای با چرخه حرارتی. گرافیت رسانا است، بنابراین اتصال زمین الکتریکی را بهبود می‌بخشد.
– تفلون پر شده با دی‌سولفید مولیبدن (MoS2): روانکاری فوق‌العاده، مناسب برای قطعات متحرک مانند مهره‌های پیچ، اما در واشرهای ثابت کمتر رایج است.

۳. واشر تفلون منبسط شده (Expanded PTFE – ePTFE)

این ماده با فرآیند انبساط کنترل شده، ساختاری فیبری و متخلخل پیدا می‌کند که چگالی آن بسیار کمتر از PTFE معمولی (چگالی ~۰.۴ تا ۱.۰ g/cm³ در مقابل ۲.۱ g/cm³ برای PTFE خالص) است. مزیت اصلی: نرمی و انطباق‌پذیری فوق‌العاده با سطوح ناهموار، فرورفتگی‌ها و حتی سطوح آسیب دیده فلنج. به دلیل ساختار متخلخل، خزش و جاری شدن سرد به شدت کاهش می‌یابد. توانایی آب‌بندی در فشارهای پایین و متوسط (تا حدود ۵۰ بار) را دارد. همچنین انعطاف‌پذیری آن باعث می‌شود حتی با نیروی کم پیچ، آب‌بندی خوبی ایجاد کند. محدوده دمایی مشابه PTFE خالص (~۲۶۰ درجه). ePTFE به ویژه در صنایع داروسازی، غذایی و پتروشیمی حساس کاربرد دارد.

۴. واشر تفلون پوشش دار (Encapsulated PTFE Gasket)

این نوع شامل یک هسته داخلی (معمولاً از لاستیک نیتریل، EPDM، سیلیکون یا ورق آزبست قدیمی) است که با یک لایه نازک PTFE پوشانده می‌شود. هسته خاصیت ارتجاعی و فنریت را تأمین می‌کند، در حالی که پوسته PTFE مقاومت شیمیایی را فراهم می‌آورد. این واشرها خزش بسیار کمی دارند و می‌توانند فشارهای بالاتری (تا کلاس ۳۰۰) را تحمل کنند، اما محدودیت دمایی هسته (مثلاً EPDM تا ۱۳۰ درجه) باعث کاهش دمای کاری کلی می‌شود. در پتروشیمی کمتر رایج است، اما در سیستم‌های آب خنک‌کننده و سیالات غیرخورنده با دمای پایین کاربرد دارد.

خواص فیزیکی و شیمیایی کلیدی واشر تفلون

برای درک جایگاه واشر تفلون در پتروشیمی، باید این خواص را دقیق شناخت:

– مقاومت شیمیایی (Chemical Inertness): PTFE در برابر تقریباً تمام مواد شیمیایی شامل اسیدهای غلیظ (سولفوریک، نیتریک، کلریدریک)، بازهای قوی (سدیم هیدروکسید)، حلال‌های آلی (استون، تولوئن، هگزان)، هیدروکربن‌ها و حتی کلر گازی مقاوم است. تنها استثناها: فلزات قلیایی مذاب (سدیم، پتاسیم)، فلوئور گازی در دما و فشار بالا، و برخی از عوامل فلوئوردارنده در شرایط بسیار خاص.
– محدوده دمایی: استفاده مداوم از -۲۴۰ تا +۲۶۰ درجه سانتی‌گراد (برای نوع خالص و پر شده). در دماهای بالای ۳۰۰ درجه، PTFE شروع به تجزیه و انتشار گازهای سمی (مانند فلوئورید هیدروژن) می‌کند. در دماهای بسیار پایین (کرایوژنیک)، PTFE انعطاف‌پذیری خود را حفظ می‌کند.
– مقاومت فشاری (Compressive Strength): PTFE خالص در تنش‌های بالای ۷ مگاپاسکال (حدود ۱۰۰۰ psi) دچار خزش شدید می‌شود. نوع پر شده با شیشه تا ۲۵ مگاپاسکال و نوع ePTFE تا حدود ۱۵ مگاپاسکال تحمل دارد. برای فشارهای بالاتر از کلاس ۳۰۰ (معادل ~۵۰ بار) معمولاً واشر تفلون به تنهایی توصیه نمی‌شود، مگر اینکه به صورت محدود شده در شیار فلنج (Grooved flange) نصب گردد.
– ضریب اصطکاک: بسیار پایین (۰.۰۵-۰.۱) که باعث می‌شود در هنگام سفت کردن پیچ، گشتاور کمتری نیاز باشد، اما همچنین می‌تواند منجر به شل شدن پیچ در اثر لرزش شود. استفاده از واشر قفلی (lock washer) توصیه می‌شود.
– هدایت حرارتی: پایین (حدود ۰.۲۵ W/m·K) بنابراین در کاربردهایی که انتقال حرارت از فلنج به واشر اهمیت دارد، گزینه مناسبی نیست.
– عایق الکتریکی: PTFE خالص عایق عالی است (مقاومت سطحی بالا). برای کاربردهایی که نیاز به اتصال زمین الکتریکی بین فلنج‌ها وجود دارد (مثلاً خطوط حلال قابل اشتعال برای جلوگیری از جرقه الکترواستاتیک)، باید از تفلون پر شده با کربن یا گرافیت (رسانا) استفاده کرد.

استانداردهای مرتبط با واشر تفلون

واشرهای تفلون مورد استفاده در صنعت پتروشیمی باید با استانداردهای بین‌المللی مطابقت داشته باشند تا قابلیت تعویض و اطمینان پذیری فراهم شود:

– ASTM D3295: مشخصات استاندارد برای میله‌ها، لوله‌ها و ورق‌های PTFE خالص.
– ASTM D4745: مشخصات برای ترکیبات PTFE پر شده.
– ASME B16.21: استاندارد ابعادی واشرهای غیرفلزی (از جمله تفلون) برای فلنج‌های ASME B16.5 و B16.47. این استاندارد، ضخامت، قطر داخلی و خارجی واشر را مشخص می‌کند.
– BS 7531: استاندارد بریتانیایی برای واشرهای غیرفلزی مورد استفاده در صنعت نفت، گاز و پتروشیمی.
– API 6A / 17D: برای کاربردهای خاص در سرچاهی و زیردریایی (با محدودیت‌های دمایی و فشاری ویژه).

توجه: بر خلاف واشر اسپیرال، واشر تفلون تحت استاندارد ASME B16.20 نیست (آن استاندارد متعلق به واشرهای فلزی و نیمه فلزی است). بنابراین هنگام سفارش، حتماً به استاندارد ابعادی ASME B16.21 یا مشخصات دقیق قطر داخلی (ID)، قطر خارجی (OD) و ضخامت (Thickness) اشاره شود.

کاربردهای خاص واشر تفلون در پتروشیمی

صنعت پتروشیمی به دلیل ماهیت خورنده بسیاری از مواد اولیه و محصولات میانی، یکی از بزرگترین مصرف‌کنندگان واشر تفلون است. موارد کلیدی:

۱. خطوط انتقال اسیدها: اسید سولفوریک (۹۸٪)، اسید کلریدریک (۳۷٪)، اسید نیتریک (۶۵٪) – تفلون خالص یا پر شده با شیشه (به جز اسید هیدروفلوئوریک که شیشه را تخریب می‌کند).
۲. خطوط انتقال قلیاها: سدیم هیدروکسید (سود مایع)، پتاسیم هیدروکسید – واشر تفلون خالص بهترین گزینه است.
۳. حلال‌های آلی: بنزن، تولوئن، زایلن، اتیل استات، استون، متانول، اتانول – تفلون در برابر تمامی آنها مقاوم است.
۴. واحدهای کلرآلکالی: کلر گازی مرطوب و خشک، هیدروژن کلرید – تفلون خالص و پر شده با کربن (برای رسانایی).
۵. واحدهای تولید پلی‌مر: مونومر وینیلی، استایرن، اتیلن اکسید – تفلون به دلیل عدم چسبندگی، مانع از تجمع پلیمر روی فلنج می‌شود.
۶. خطوط بخار و آب داغ (دمای زیر ۲۶۰ درجه): در این موارد اگر خلوص شیمیایی لازم نباشد، می‌توان از تفلون ارزان قیمت استفاده کرد اما واشر گرافیتی معمولاً ارجح است.
۷. صنایع داروسازی و غذایی وابسته به پتروشیمی (مانند تولید حلال‌های درجه یک): واشر ePTFE به دلیل سطح غیر متخلخل و قابل تمیزکاری انتخاب اول است.

مزایا و معایب واشر تفلون در مقایسه با سایر واشرها

مزایا:

– مقاومت شیمیایی بی‌نظیر (تنها چند ماده استثنا).
– عدم چسبندگی (non-stick) به سطوح فلنج – جداسازی آسان در تعمیرات.
– محدوده دمایی گسترده (از کرایوژنیک تا ۲۶۰ درجه).
– ضریب اصطکاک پایین – نیاز به گشتاور کمتر و کاهش سایش فلنج.
– قابلیت تولید در هر شکل و اندازه (برش لیزر، پانچ، یا ساخت قالب).
– ایمن برای تماس با مواد غذایی و دارویی (با درجه مناسب).

معایب و محدودیت‌ها:

– خزش و جاری شدن سرد (به خصوص نوع خالص) – نیاز به بازسفت کردن پیچ‌ها پس از چند ساعت یا یک روز.
– محدودیت فشار (معمولاً برای کلاس ۱۵۰ و حداکثر ۳۰۰ مناسب است؛ برای فشار بالاتر باید از نوع Encapsulated یا استفاده با حلقه محدودکننده بهره برد).
– عدم تحمل دماهای بالای ۲۶۰ درجه – برای بخار فوق داغ مناسب نیست.
– حساسیت به نصب بیش از حد فشرده (over-compression) که می‌تواند باعث نفوذ سیال از طریق ترک‌های ریز شود.
– هزینه بالاتر نسبت به واشرهای الیافی معمولی (مانند واشر کاغذی یا پارچه ای).

نکات مهم انتخاب واشر تفلون برای سایت پتروشیمی

هنگام انتخاب و خرید واشر تفلون از فروشگاه تخصصی لوازم پتروشیمی، باید به موارد زیر دقت کنید:

۱. نوع سیال: خورنده یا غیرخورنده؟ آیا اسید هیدروفلوئوریک وجود دارد؟ (اگر بله، از تفلون پر شده با شیشه استفاده نکنید).
۲. دما و فشار کاری: حداکثر دما و فشار پایدار و همچنین نوسانات (سیکلینگ). برای سرویس‌های بالای ۲۰۰ درجه، تفلون خالص به دلیل نرم شدن بیش از حد توصیه نمی‌شود – بهتر است نوع پر شده یا ePTFE.
۳. جنس فلنج: فلنج‌های فولادی زنگ نزن (مانند SS316) با تفلون خالص به خوبی کار می‌کنند. فلنج‌های فولاد کربنی ممکن است در مجاورت رطوبت و کلریدها دچار خوردگی شوند، ولی خود تفلون به فلنج آسیب نمی‌زند.
۴. یکپارچگی سطح فلنج: اگر سطح فلنج خش دار یا ناصاف است، حتماً از ePTFE استفاده کنید که انطباق پذیری بالایی دارد.
۵. الزامات ایمنی الکتریکی: اگر خط قابل اشتعال است، واشر تفلون خالص به دلیل عایق بودن می‌تواند باعث تجمع الکتریسیته ساکن شود. از نوع کربن دار یا گرافیت دار استفاده کنید و از وجود اتصال زمین (bonding) بین دو فلنج اطمینان حاصل کنید.
۶. گواهی‌ها: درخواست گواهی مواد مطابق با EN 10204 3.1، گواهی عدم استفاده از مواد مضر (مانند REACH، RoHS در صورت نیاز)، و گواهی تست PMI برای محصولات وارداتی.

نصب صحیح واشر تفلون – راهنمای گام به گام

نصب واشر تفلون به دلیل نرمی و حساسیت به فشار، نیازمند دقت ویژه است:

مرحله ۱: بازرسی و تمیزکاری – سطوح فلنج را از هر گونه زنگ زدگی، رنگ، گریس اضافی، یا خراش تیز پاک کنید. زبری سطح فلنج باید بین ۳.۲ تا ۶.۳ میکرومتر Ra باشد. سطوح بسیار صیقلی (کمتر از ۱.۶ Ra) ممکن است باعث لغزش واشر و بیرون زدگی آن شود.

مرحله ۲: انتخاب ضخامت مناسب – ضخامت استاندارد واشر تفلون برای فلنج‌های ASME معمولاً ۱.۵ یا ۳ میلی‌متر است. واشرهای نازک‌تر (۱.۵ میلی‌متر) خزش کمتری دارند اما به سطح صاف‌تری نیاز دارند. ضخامت ۳ میلی‌متر انطباق بهتری دارد.

مرحله ۳: قرار دادن واشر – واشر را دقیقاً در مرکز فلنج قرار دهید. قطر داخلی واشر نباید بیش از حد بزرگ باشد (حداکثر ۱ میلی‌متر بزرگتر از قطر داخلی فلنج) تا از ایجاد اختلال در جریان سیال جلوگیری شود.

مرحله ۴: روانکاری پیچ‌ها – از گریس با دمای مناسب (تا ۲۶۰ درجه) استفاده کنید. پیچ‌ها باید تمیز و بدون زنگ باشند.

مرحله ۵: سفت کردن اولیه (کراس پترن) – همه پیچ‌ها را با دست و سپس با آچار با ۳۰٪ گشتاور نهایی به صورت مورب سفت کنید.

مرحله ۶: گشتاور نهایی – گشتاور توصیه شده برای واشر تفلون (نوع خالص) به طور قابل توجهی کمتر از واشر اسپیرال است. به عنوان راهنما: برای پیچ M20 و کلاس ۱۵۰، گشتاور حدود ۵۰-۷۰ نیوتن‌متر. برای نوع پر شده یا ePTFE، گشتاور می‌تواند ۱۰۰-۱۵۰ نیوتن‌متر باشد. همیشه از جداول گشتاور مخصوص محصول استفاده کنید – استفاده از گشتاور بیش از حد، واشر تفلون را له کرده و آب‌بندی را از بین می‌برد.

مرحله ۷: بازسفت کردن (Retorquing) – به دلیل خزش، پس از ۲ تا ۲۴ ساعت اول (بسته به دما و فشار)، پیچ‌ها باید دوباره با همان گشتاور سفت شوند. برای سرویس‌های داغ، پس از رسیدن به دمای عملیاتی نیز یک بار بازسفت انجام دهید.

نکته مهم: هرگز از واشر تفلون در فلنج‌هایی با سطح آب‌بندی برجسته (raised face) با زبری بسیار کم و بدون شیار استفاده نکنید – واشر ممکن است به بیرون رانده شود.

خرابی‌های متداول واشر تفلون و علل آن

– بیرون زدگی (Extrusion) واشر از بین فلنج‌ها: ناشی از فشار بیش از حد، دمای بالا، ضخامت بیش از حد واشر، یا فاصله زیاد بین فلنج‌ها. راه حل: استفاده از واشر با حلقه محدودکننده (backup ring) یا کاهش ضخامت.
– نشتی از ناحیه داخلی: به دلیل خزش و کاهش تنش واشر. راه حل: بازسفت کردن پیچ‌ها یا استفاده از واشر پر شده.
– چسبندگی به فلنج (در دماهای بالا): نادر است، اما اگر رخ دهد، استفاده از پوشش ضد چسب روی فلنج (مانند مولیبدن دی سولفید) کمک می‌کند.
– ترک خوردگی یا خرد شدن: ناشی از گشتاور بیش از حد یا دمای کاری بالاتر از حد مجاز (نزدیک به ۳۰۰ درجه). در این دماها PTFE شکننده می‌شود.

نگهداری و انبارداری

واشرهای تفلون نباید در معرض نور مستقیم خورشید، ازن، یا مواد شیمیایی قرار گیرند. آنها را در دمای زیر ۳۰ درجه سانتی‌گراد و در بسته‌بندی اصلی نگهداری کنید. بر خلاف واشرهای لاستیکی، تفلون تحت تأثیر ازن یا رطوبت پیر نمی‌شود، اما تغییر شکل دائمی (set) در اثر فشار طولانی مدت ممکن است رخ دهد. حداکثر عمر انباری توصیه شده: ۵ سال.

مقایسه مختصر با واشرهای رقیب

– واشر تفلون در مقابل واشر گرافیتی: گرافیت دماهای بالاتر (تا ۵۵۰ درجه) را تحمل می‌کند و خزش کمتری دارد، اما در محیط‌های اکسیدکننده (اسید نیتریک داغ) تخریب می‌شود. تفلون از نظر شیمیایی برتر است.
– واشر تفلون در مقابل واشر کائوچو (NBR/EPDM): تفلون مقاومت شیمیایی بسیار بالاتر و محدوده دمایی گسترده‌تری دارد، اما هزینه بیشتر و نصب حساس‌تری دارد.
– واشر تفلون در مقابل واشر اسپیرال: اسپیرال برای فشار و دمای بالا مناسب است ولی در سیالات بسیار خورنده (مثل اسید هیدروفلوئوریک) ممکن است خوردگی بین لایه‌ها رخ دهد. تفلون یکپارچه است و چنین مشکلی ندارد.

نتیجه‌گیری

واشر تفلون یک انتخاب هوشمندانه برای آب‌بندی در خطوط حاوی اسیدها، بازها، حلال‌ها و بسیاری از مواد شیمیایی خورنده در صنعت پتروشیمی است. با درک صحیح از انواع (خالص، پر شده، منبسط شده) و رعایت دقیق اصول نصب (به ویژه گشتاور مناسب و بازسفت کردن)، می‌توان از نشتی و توقف‌های غیرمنتظره جلوگیری کرد. در فروشگاه تخصصی لوازم و قطعات پتروشیمی، مجموعه کاملی از واشرهای تفلون با گریدهای مختلف، همراه با گواهی اصالت مواد و دفترچه راهنمای نصب ارائه می‌شود. برای انتخاب دقیق واشر متناسب با فرآیند خود، با کارشناسان فنی ما تماس بگیرید.

(تضمین کیفیت بر اساس استانداردهای ASME B16.21 و ISO 9001 – امکان ارائه واشرهای سفارشی با هر ابعاد)
