لرزهگیر فلکسیبل (Flexible Joint)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
لرزهگیر فلکسیبل یا Flexible Joint یکی از اجزای مهم در سیستمهای پایپینگ و تأسیسات مکانیکی است که برای جذب ارتعاشات، جبران حرکات ناشی از انبساط و انقباض حرارتی، کاهش تنشهای مکانیکی و جلوگیری از انتقال لرزش به تجهیزات حساس استفاده میشود. این نوع لرزهگیر به دلیل انعطافپذیری بالا و قابلیت نصب آسان، در صنایع مختلفی مانند آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهی، HVAC و تأسیسات ساختمانی کاربرد گسترده دارد.
لرزهگیر فلکسیبل معمولاً از ترکیب یک بدنه انعطافپذیر (فلزی یا لاستیکی) و اتصالات انتهایی ساخته میشود و میتواند حرکتهای محوری، جانبی و زاویهای را در محدوده طراحیشده جذب کند. همین ویژگی باعث شده این تجهیز نقش مهمی در افزایش عمر سیستمهای لولهکشی و کاهش هزینههای تعمیر و نگهداری داشته باشد.
لرزهگیر فلکسیبل چیست؟
لرزهگیر فلکسیبل یک اتصال انعطافپذیر در خطوط لوله است که برای جذب ارتعاشات و حرکات مکانیکی ناشی از تغییرات دما، فشار و لرزش تجهیزات طراحی شده است. این تجهیز مانند یک رابط نرم بین دو بخش صلب سیستم عمل کرده و از انتقال تنشهای مخرب جلوگیری میکند.
در واقع، Flexible Joint یک راهحل مهندسی برای افزایش انعطافپذیری سیستمهای پایپینگ است، بدون اینکه نیاز به تغییرات گسترده در طراحی لولهکشی باشد.
ساختار لرزهگیر فلکسیبل
ساختار این تجهیز بسته به نوع آن متفاوت است، اما اجزای اصلی معمولاً شامل موارد زیر است:
بدنه انعطافپذیر (Rubber یا Metal Flexible Body)
لایههای تقویتی (Reinforcement Layers)
اتصالات انتهایی (Flange / Threaded Ends)
لاینر داخلی (Inner Lining)
پوشش محافظ خارجی (Outer Cover)
حلقههای کنترل فشار (در برخی مدلها)
جنس بدنه میتواند لاستیکی، فلزی یا ترکیبی باشد که هرکدام برای شرایط خاص طراحی شدهاند.
نحوه عملکرد لرزهگیر فلکسیبل
عملکرد این تجهیز بر اساس انعطافپذیری ساختار آن است.
در شرایط عادی:
لرزهگیر در حالت تعادل قرار دارد و جریان سیال را بدون نشتی منتقل میکند.
در زمان ارتعاش:
بدنه انعطافپذیر انرژی ارتعاشی را جذب کرده و از انتقال آن به سایر تجهیزات جلوگیری میکند.
در زمان انبساط یا انقباض:
لرزهگیر با تغییر شکل کنترلشده، حرکات طولی و جانبی را جبران میکند.
این عملکرد باعث کاهش تنش در خطوط لوله و افزایش پایداری سیستم میشود.
مزایای لرزهگیر فلکسیبل
جذب ارتعاشات
مهمترین مزیت این تجهیز کاهش لرزشهای مکانیکی است.
کاهش صدا
انتقال نویز در سیستم را به حداقل میرساند.
جبران حرکات چندجهته
توانایی جذب حرکت محوری، جانبی و زاویهای را دارد.
افزایش عمر تجهیزات
از آسیب به پمپها، کمپرسورها و شیرآلات جلوگیری میکند.
نصب آسان
به دلیل طراحی ساده، نصب آن سریع و کمهزینه است.
انعطافپذیری بالا
در فضاهای محدود عملکرد بسیار خوبی دارد.
معایب لرزهگیر فلکسیبل
محدودیت فشار و دما
در مدلهای لاستیکی، محدودیت دمایی و فشاری وجود دارد.
سایش در شرایط سخت
در محیطهای خورنده ممکن است دچار فرسایش شود.
نیاز به انتخاب دقیق
انتخاب اشتباه میتواند باعث خرابی سریع شود.
عمر محدود در برخی مدلها
مدلهای لاستیکی نسبت به فلزی عمر کوتاهتری دارند.
انواع لرزهگیر فلکسیبل
لرزهگیر فلکسیبل لاستیکی
رایجترین نوع لرزهگیر فلکسیبل است.
مزایا:
جذب عالی ارتعاش
قیمت مناسب
نصب آسان
کاربرد:
آب و فاضلاب
HVAC
تأسیسات ساختمانی

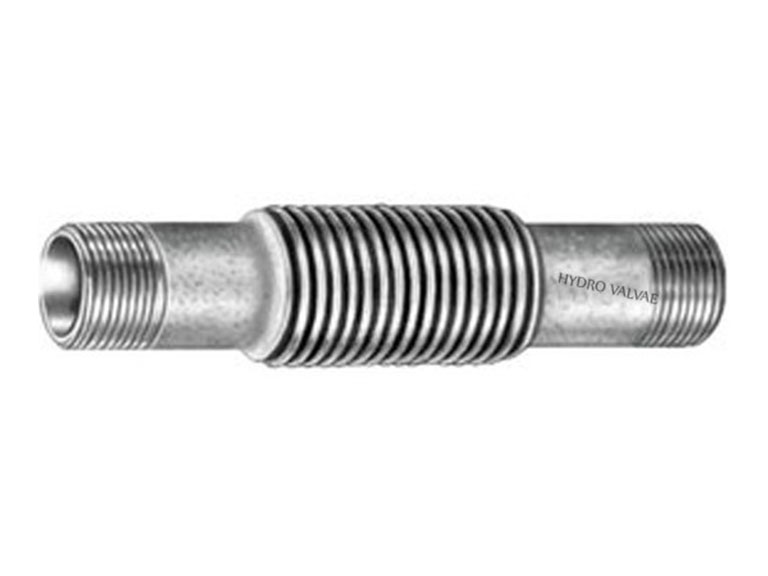

لرزهگیر فلکسیبل فلزی
از جنس فولاد ضدزنگ و به صورت آکاردئونی ساخته میشود.
مزایا:
مقاومت بالا
مناسب دما و فشار بالا
کاربرد:
نفت و گاز
نیروگاهها
بخار
لرزهگیر فلکسیبل ترکیبی
ترکیبی از لاستیک و فلز برای عملکرد بهتر.
مزایا:
مقاومت بالا
انعطاف مناسب

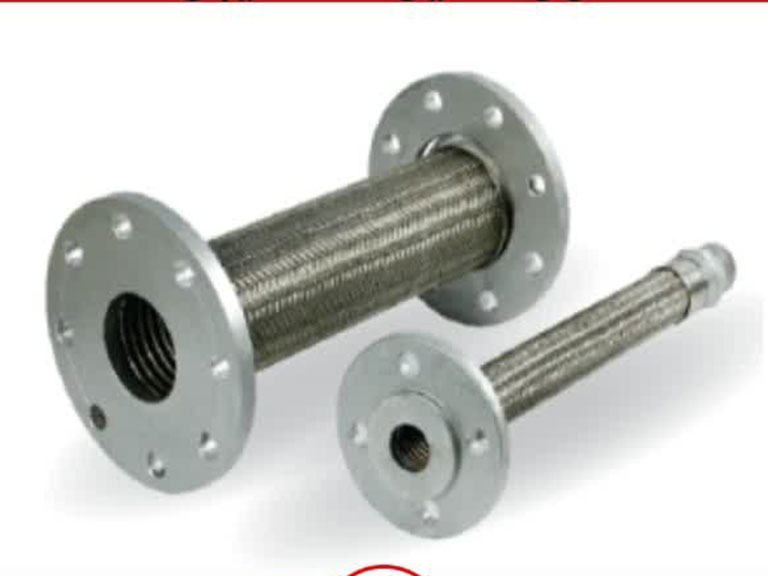

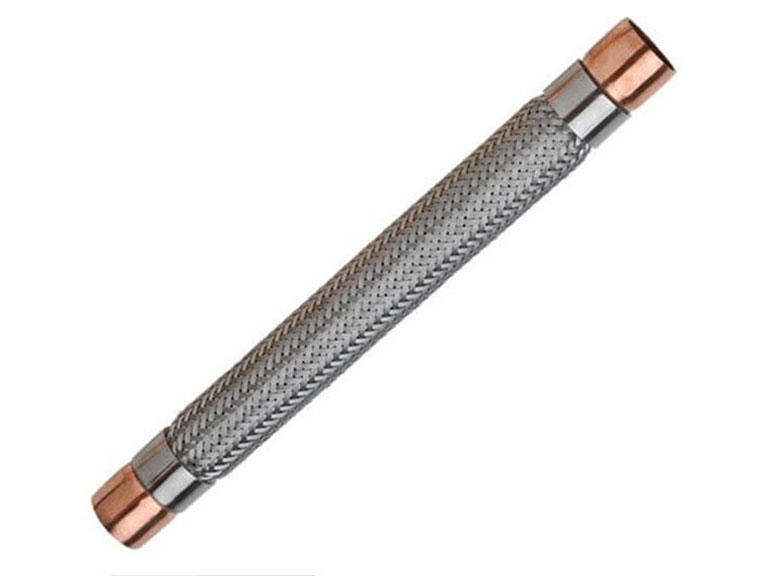

لرزهگیر فلکسیبل شیلنگی (Flexible Hose)
به شکل شیلنگ فلزی یا لاستیکی تقویتشده است.
مزایا:
مناسب فضاهای محدود
نصب سریع
کاربرد:
کمپرسورها
پمپها
انواع بر اساس حرکت
محوری (Axial)
جذب تغییر طول لوله.
جانبی (Lateral)
جذب حرکت افقی.
زاویهای (Angular)
جذب تغییر زاویه.
چندمنظوره (Universal)
ترکیب چند نوع حرکت.
مواد اولیه لرزهگیر فلکسیبل
لاستیک EPDM
مناسب آب و سیالات غیرنفتی.
لاستیک NBR
مناسب روغن و فرآوردههای نفتی.
استنلس استیل 304
برای کاربردهای عمومی فلزی.
استنلس استیل 316
مقاوم در برابر خوردگی و محیطهای دریایی.
آلیاژهای خاص
برای شرایط دمایی و شیمیایی سخت.
گریدهای پرکاربرد
ASTM A240 304 / 316
برای بدنههای فلزی.
EPDM Industrial Grade
برای سیستمهای آب.
NBR Oil Resistant
برای صنایع نفتی.
Inconel 625
برای دماهای بالا.
استانداردهای لرزهگیر فلکسیبل
EJMA
استاندارد طراحی لرزهگیرهای فلزی.
EN 14917
استاندارد اروپایی Expansion Joint.
ASME B31.3
سیستمهای پایپینگ صنعتی.
ISO 9001
کنترل کیفیت تولید.
DIN 4809
برای تجهیزات لرزهگیر.
کاربردهای لرزهگیر فلکسیبل
صنایع نفت و گاز
برای کاهش ارتعاش در خطوط انتقال.
پتروشیمی
در واحدهای فرآیندی و حساس.
نیروگاهها
در سیستمهای بخار و آب داغ.
آب و فاضلاب
در خطوط پمپاژ و انتقال.
HVAC
برای کاهش صدا و لرزش در سیستم تهویه.
صنایع غذایی
در خطوط بهداشتی و انتقال سیالات.
تأسیسات ساختمانی
در موتورخانهها و پمپها.
تفاوت لرزهگیر فلکسیبل با لاستیکی
لرزهگیر فلکسیبل میتواند فلزی یا ترکیبی باشد و برای فشار و دمای بالاتر مناسب است، در حالی که لرزهگیر لاستیکی بیشتر برای فشار و دمای پایین استفاده میشود.
تفاوت لرزهگیر فلکسیبل با آکاردئونی
لرزهگیر آکاردئونی یک نوع خاص فلزی است، اما فلکسیبل یک مفهوم گستردهتر شامل انواع لاستیکی، فلزی و ترکیبی میباشد.
بازرسی و کنترل کیفیت لرزهگیر فلکسیبل
برای اطمینان از عملکرد صحیح، تستهای زیر انجام میشود:
تست فشار هیدرواستاتیک
تست نشتی
تست خستگی (Fatigue Test)
تست دما
بازرسی ابعادی
آزمون مواد
تست ارتعاش
عوامل مؤثر بر قیمت لرزهگیر فلکسیبل
جنس بدنه
نوع طراحی
سایز
فشار کاری
نوع اتصال
استاندارد ساخت
کشور تولیدکننده
مدلهای فلزی و چندلایه معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب لرزهگیر فلکسیبل
فشار کاری سیستم
دمای عملیاتی
نوع سیال
میزان ارتعاش
فضای نصب
نوع اتصال
استاندارد مورد نیاز
انتخاب صحیح نقش مهمی در افزایش عمر تجهیزات دارد.
جمعبندی
لرزهگیر فلکسیبل یکی از تجهیزات مهم در سیستمهای پایپینگ است که برای جذب ارتعاشات، جبران حرکات حرارتی و کاهش تنشهای مکانیکی طراحی شده است. این تجهیز در انواع لاستیکی، فلزی، ترکیبی و شیلنگی تولید میشود و در صنایع مختلفی مانند نفت و گاز، نیروگاهها، HVAC و تأسیسات صنعتی کاربرد گسترده دارد.
استفاده صحیح از لرزهگیر فلکسیبل باعث افزایش عمر تجهیزات، کاهش هزینههای تعمیر و نگهداری و بهبود عملکرد کلی سیستم میشود. انتخاب مناسب نوع، جنس و استاندارد طراحی نقش کلیدی در کارایی این تجهیز دارد.
