لرزه گیر آکاردئونی
لرزهگیر آکاردئونی (Bellows Expansion Joint)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
لرزهگیر آکاردئونی یا Expansion Joint آکاردئونی یکی از تجهیزات مهم در سیستمهای پایپینگ صنعتی است که برای جذب ارتعاشات، جبران انبساط و انقباض حرارتی، کاهش تنشهای مکانیکی و جلوگیری از انتقال لرزش به تجهیزات حساس استفاده میشود. این نوع لرزهگیر به دلیل ساختار انعطافپذیر و طراحی موجدار (آکاردئونی)، توانایی بالایی در جذب حرکات محوری، جانبی و زاویهای دارد و در صنایع نفت، گاز، پتروشیمی، نیروگاهی، بخار، آب و فاضلاب و تأسیسات صنعتی کاربرد گستردهای دارد.
با توجه به اینکه در خطوط لوله تحت فشار، تغییرات دما باعث انبساط و انقباض طولی لولهها میشود، استفاده از لرزهگیر آکاردئونی یک ضرورت مهندسی محسوب میشود. در غیر این صورت، تنشهای حرارتی میتوانند باعث ترک، شکست یا نشتی در خطوط لوله و تجهیزات شوند.
لرزهگیر آکاردئونی چیست؟
لرزهگیر آکاردئونی نوعی اتصال انعطافپذیر در سیستم لولهکشی است که از یک بدنه فلزی موجدار (Bellows) تشکیل شده و وظیفه آن جذب تغییرات ابعادی ناشی از دما، فشار و ارتعاشات مکانیکی است.
این تجهیز بهگونهای طراحی شده که بتواند بدون آسیب دیدن، تغییر طول و حرکت در چند جهت را تحمل کند. همین ویژگی باعث شده در سیستمهای حساس صنعتی نقش بسیار مهمی داشته باشد.

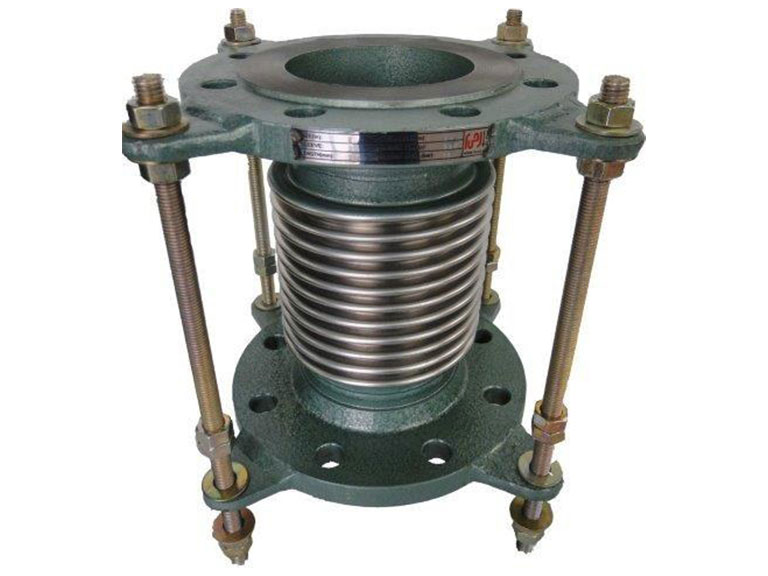

ساختار لرزهگیر آکاردئونی
لرزهگیر آکاردئونی از اجزای مختلفی تشکیل شده است:
بدنه آکاردئونی (Bellows)
فلنج یا اتصالات دو سر
لایههای تقویتی (Reinforcement)
روکش محافظ داخلی یا خارجی
رینگهای کنترل فشار (Control Rings)
لاینر داخلی (Inner Sleeve)
بدنه اصلی معمولاً از فولاد ضدزنگ ساخته میشود تا مقاومت لازم در برابر فشار، دما و خوردگی را داشته باشد.
نحوه عملکرد لرزهگیر آکاردئونی
عملکرد این تجهیز بر اساس انعطافپذیری بدنه موجدار آن است.
در شرایط عادی:
لرزهگیر در حالت تعادل قرار دارد و فشار سیستم را تحمل میکند.
در زمان انبساط حرارتی:
بدنه آکاردئونی فشرده یا کشیده میشود و تغییر طول لوله را جذب میکند.
در زمان ارتعاش:
لرزهگیر با تغییر شکل لحظهای خود، انرژی ارتعاشی را جذب کرده و از انتقال آن به تجهیزات جلوگیری میکند.
این عملکرد باعث افزایش طول عمر سیستم پایپینگ میشود.
مزایای لرزهگیر آکاردئونی
جذب انبساط حرارتی
مهمترین مزیت این تجهیز، کنترل تغییرات طولی لولهها است.
کاهش ارتعاشات
لرزش ناشی از پمپها و تجهیزات را کاهش میدهد.
افزایش عمر تجهیزات
از آسیب به پمپها، کمپرسورها و شیرآلات جلوگیری میکند.
جبران عدم همراستایی
خطاهای نصب و ناهمراستایی لولهها را جبران میکند.
کاهش تنشهای مکانیکی
از ترک و شکست در خطوط لوله جلوگیری میکند.
نصب آسان
در مقایسه با سیستمهای جایگزین، نصب سادهتری دارد.
معایب لرزهگیر آکاردئونی
حساسیت به فشار بیش از حد
در صورت افزایش فشار ممکن است دچار آسیب شود.
محدودیت در حرکت بیش از حد
حرکت بیش از طراحی میتواند باعث پارگی شود.
نیاز به طراحی دقیق
انتخاب اشتباه میتواند باعث خرابی سریع شود.
هزینه نسبتاً بالا در مدلهای خاص
مدلهای چندلایه یا فشار بالا قیمت بیشتری دارند.
انواع لرزهگیر آکاردئونی
لرزهگیر آکاردئونی تکجداره (Single Bellows)
سادهترین نوع لرزهگیر است.
مزایا:
قیمت مناسب
کاربرد عمومی
کاربرد:
سیستمهای آب
تأسیسات سبک
لرزهگیر آکاردئونی دوجداره (Double Bellows)
دارای دو لایه انعطافپذیر برای تحمل فشار بیشتر.
مزایا:
مقاومت بالاتر
عمر طولانیتر
کاربرد:
صنایع نفت و گاز
بخار
لرزهگیر آکاردئونی فشار بالا
برای شرایط عملیاتی سخت طراحی شده است.
مزایا:
تحمل فشار زیاد
مقاومت حرارتی بالا

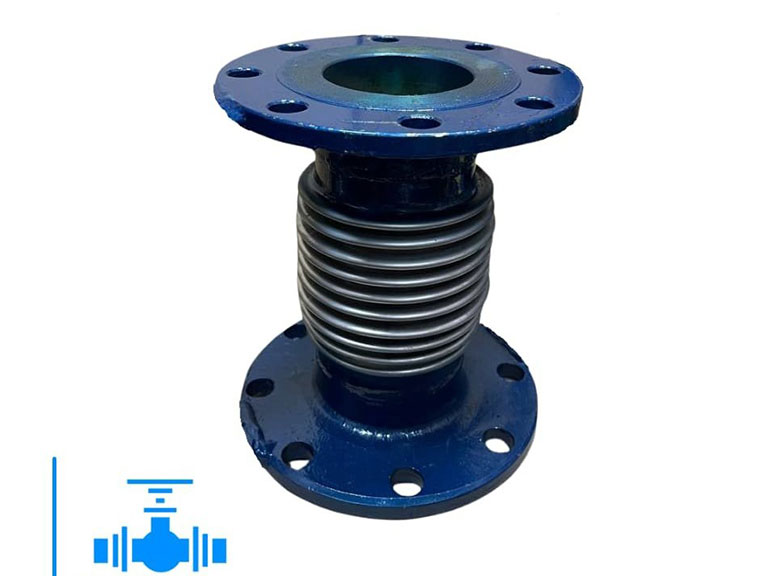

لرزهگیر آکاردئونی فلنجی
دارای اتصال فلنجی در دو سر.
مزایا:
نصب آسان
تعمیرپذیری بهتر
لرزهگیر آکاردئونی جوشی
برای خطوط حساس و دائمی استفاده میشود.
مزایا:
آببندی کامل
مناسب فشار بالا
انواع لرزهگیر بر اساس حرکت
محوری (Axial)
جذب انبساط و انقباض طولی.
جانبی (Lateral)
جذب حرکت افقی.
زاویهای (Angular)
جذب تغییر زاویه در خطوط لوله.
چندمنظوره (Universal)
ترکیب هر سه نوع حرکت.
مواد اولیه لرزهگیر آکاردئونی
استنلس استیل 304
مناسب برای کاربردهای عمومی.
استنلس استیل 316
مقاومت بالا در برابر خوردگی.
فولاد آلیاژی
برای فشار و دمای بالا.
اینکونل
برای شرایط بسیار سخت حرارتی.
هستلوی
برای محیطهای شیمیایی خورنده.
گریدهای پرکاربرد
ASTM A240 304
برای کاربردهای عمومی.
ASTM A240 316L
برای محیطهای خورنده و دریایی.
ASTM A312
برای لولههای صنعتی مرتبط.
اینکونل 625
برای دماهای بسیار بالا.
استانداردهای لرزهگیر آکاردئونی
EJMA
مهمترین استاندارد طراحی Expansion Joint.
ASME B31.3
برای سیستمهای پایپینگ فرآیندی.
ASME B31.1
برای سیستمهای نیروگاهی.
EN 14917
استاندارد اروپایی لرزهگیرها.
ISO 9001
برای کنترل کیفیت تولید.
کاربردهای لرزهگیر آکاردئونی
صنایع نفت و گاز
برای جذب ارتعاش و انبساط خطوط انتقال.
پتروشیمی
در واحدهای فرآیندی با دمای بالا.
نیروگاهها
در سیستمهای بخار و آب داغ.
صنایع آب و فاضلاب
در خطوط انتقال آب شهری.
صنایع فولاد
در سیستمهای خنککننده.
صنایع دریایی
در خطوط لوله کشتیها و سکوها.
سیستمهای HVAC
برای کاهش ارتعاش در کانالها.
تفاوت لرزهگیر آکاردئونی با لرزهگیر لاستیکی
لرزهگیر آکاردئونی برای دما و فشار بالا مناسب است، در حالی که لرزهگیر لاستیکی بیشتر برای فشارهای پایین و ارتعاشات سبک استفاده میشود.
تفاوت لرزهگیر آکاردئونی با اتصال صلب
اتصال صلب هیچ انعطافی ندارد، اما لرزهگیر آکاردئونی امکان جذب حرکت را فراهم میکند.
بازرسی و کنترل کیفیت لرزهگیر آکاردئونی
برای اطمینان از عملکرد صحیح، تستهای زیر انجام میشود:
تست فشار هیدرواستاتیک
تست خستگی (Fatigue Test)
تست نشتی
بازرسی ابعادی
تست ضخامت بدنه
آنالیز مواد
تست حرارتی
آزمون غیرمخرب (NDT)
عوامل مؤثر بر قیمت لرزهگیر آکاردئونی
جنس بدنه
سایز
تعداد لایهها
کلاس فشاری
نوع اتصال
استاندارد ساخت
کشور تولیدکننده
شرایط طراحی
مدلهای چندلایه و فشار بالا معمولاً قیمت بیشتری دارند.
نکات مهم در انتخاب لرزهگیر آکاردئونی
برای انتخاب صحیح باید موارد زیر بررسی شود:
فشار کاری سیستم
دمای عملیاتی
میزان حرکت مورد نیاز
نوع سیال
سایز لوله
نوع اتصال
شرایط محیطی
استاندارد طراحی
انتخاب درست نقش مهمی در افزایش عمر سیستم پایپینگ دارد.
جمعبندی
لرزهگیر آکاردئونی یکی از مهمترین تجهیزات در سیستمهای پایپینگ صنعتی است که برای جذب انبساط حرارتی، کاهش ارتعاشات و جلوگیری از انتقال تنشهای مکانیکی استفاده میشود. این تجهیز در انواع تکجداره، دوجداره، فلنجی و جوشی تولید شده و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی کاربرد گسترده دارد.
استفاده صحیح از لرزهگیر آکاردئونی باعث افزایش ایمنی، کاهش هزینههای تعمیرات و افزایش طول عمر تجهیزات صنعتی میشود. انتخاب دقیق نوع، جنس و استاندارد طراحی نقش کلیدی در عملکرد مطلوب این تجهیز دارد.
