شیرآلات سوزنی
شیرآلات سوزنی؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای Needle Valve در صنایع مختلف
شیرآلات سوزنی یا Needle Valve یکی از دقیقترین و کاربردیترین انواع شیرهای صنعتی هستند که برای کنترل بسیار دقیق جریان سیالات مورد استفاده قرار میگیرند. این شیرها به دلیل طراحی خاص خود امکان تنظیم تدریجی و بسیار دقیق دبی جریان را فراهم میکنند و به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاهی، ابزار دقیق، صنایع شیمیایی، آزمایشگاهی و سیستمهای هیدرولیک و پنوماتیک کاربرد گستردهای دارند.
در بسیاری از فرآیندهای صنعتی، کنترل دقیق میزان عبور سیال اهمیت بسیار زیادی دارد. در چنین شرایطی استفاده از شیرهای معمولی نمیتواند دقت مورد نیاز را تأمین کند. شیر سوزنی با طراحی منحصر به فرد خود امکان تنظیم بسیار دقیق جریان را فراهم کرده و از ایجاد نوسانات ناخواسته در سیستم جلوگیری میکند.
به دلیل حساسیت بالای فرآیندهای صنعتی مدرن، شیرهای سوزنی به یکی از مهمترین تجهیزات در سیستمهای کنترل جریان تبدیل شدهاند و در بسیاری از خطوط ابزار دقیق به عنوان یک جزء حیاتی شناخته میشوند.
شیر سوزنی چیست؟

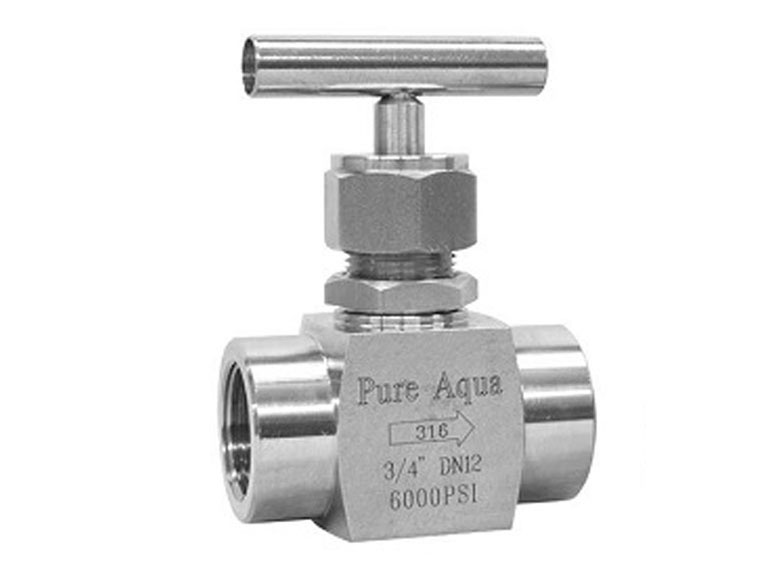

شیر سوزنی یا Needle Valve نوعی شیر کنترلی است که از یک پلاگ یا سوزن مخروطی شکل برای کنترل جریان سیال استفاده میکند. این سوزن با حرکت تدریجی به سمت نشیمنگاه یا دور شدن از آن، میزان عبور سیال را با دقت بسیار بالا تنظیم میکند.
نام این شیر از شکل سوزنی پلاگ آن گرفته شده است. طراحی باریک و مخروطی این قطعه باعث میشود حتی با کوچکترین چرخش دسته شیر، تغییرات بسیار دقیقی در میزان جریان ایجاد شود.
شیرهای سوزنی معمولاً در خطوطی استفاده میشوند که کنترل جریان اهمیت بیشتری نسبت به قطع و وصل سریع سیال دارد.
ساختار شیر سوزنی
شیر سوزنی از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن دارند.
اجزای اصلی شیر سوزنی عبارتاند از:
بدنه (Body)
سوزن یا پلاگ مخروطی (Needle)
نشیمنگاه (Seat)
استم یا محور (Stem)
دسته یا فلکه (Handle)
بونت (Bonnet)
پکینگ (Packing)
گلند (Gland)
اتصالات ورودی و خروجی
طراحی دقیق این قطعات باعث عملکرد بسیار نرم و کنترلشده شیر میشود.
نحوه عملکرد شیر سوزنی
عملکرد شیر سوزنی بر اساس حرکت تدریجی یک سوزن مخروطی در داخل نشیمنگاه انجام میشود.
در حالت بسته:
نوک سوزن کاملاً روی نشیمنگاه قرار گرفته و مسیر عبور سیال مسدود میشود.
در حالت باز:
با چرخاندن دسته شیر، سوزن به آرامی از نشیمنگاه فاصله میگیرد و سیال از فضای ایجاد شده عبور میکند.
به دلیل طراحی مخروطی سوزن، میزان عبور جریان با دقت بسیار بالا قابل کنترل است.
مزایای شیر سوزنی
کنترل بسیار دقیق جریان
مهمترین مزیت شیر سوزنی، امکان تنظیم بسیار دقیق دبی سیال است.
آببندی مناسب
در حالت بسته عملکرد آببندی بسیار مطلوبی دارد.
مقاومت بالا در برابر فشار
بسیاری از مدلهای شیر سوزنی برای فشارهای بالا طراحی میشوند.
عمر طولانی
در صورت استفاده صحیح، طول عمر بالایی دارند.
عملکرد نرم و یکنواخت
حرکت تدریجی سوزن باعث کنترل پایدار جریان میشود.
مناسب برای ابزار دقیق
در سیستمهای اندازهگیری و کنترل فرآیند عملکرد بسیار مطلوبی دارد.
معایب شیر سوزنی
افت فشار نسبتاً زیاد
به دلیل محدود شدن مسیر عبور سیال، افت فشار بیشتری نسبت به برخی شیرها ایجاد میشود.
سرعت پایین عملکرد
برای باز و بسته شدن کامل به چرخشهای متعددی نیاز دارد.
مناسب نبودن برای سیالات دارای ذرات جامد
وجود ذرات میتواند باعث آسیب به سوزن و نشیمنگاه شود.
محدودیت در سایزهای بزرگ
معمولاً در قطرهای کوچک تولید و استفاده میشود.
انواع شیر سوزنی بر اساس طراحی بدنه
شیر سوزنی مستقیم (Straight Pattern)
رایجترین نوع شیر سوزنی است که ورودی و خروجی در یک راستا قرار دارند.
مزایا:
ساختار ساده
نصب آسان
کاربرد گسترده
شیر سوزنی زاویهای (Angle Pattern)
در این مدل مسیر جریان دارای زاویه 90 درجه است.
مزایا:
کاهش نیاز به زانویی
صرفهجویی در فضا
شیر سوزنی Y شکل
طراحی خاص این شیر باعث کاهش افت فشار میشود.
مزایا:
جریان روانتر
عملکرد بهتر در فشارهای بالا
شیر سوزنی چند راهه
برای سیستمهای ابزار دقیق و اندازهگیری کاربرد دارد.
انواع شیر سوزنی بر اساس نوع اتصال
شیر سوزنی رزوهای
برای سایزهای کوچک و سیستمهای ابزار دقیق بسیار رایج است.
شیر سوزنی فلنجی
در صنایع فرآیندی و فشارهای بالاتر استفاده میشود.
شیر سوزنی جوشی
برای خطوط حساس و سیستمهای فشار بالا کاربرد دارد.
شیر سوزنی تیوب فیتینگ
در سیستمهای ابزار دقیق و خطوط نمونهگیری استفاده میشود.
انواع شیر سوزنی بر اساس نوع عملگر
دستی (Manual)
متداولترین نوع شیر سوزنی است.
پنوماتیکی (Pneumatic)
توسط هوای فشرده کنترل میشود.
الکتریکی (Electric)
برای اتوماسیون صنعتی استفاده میشود.
هیدرولیکی (Hydraulic)
در سیستمهای خاص صنعتی کاربرد دارد.
مواد اولیه شیر سوزنی
استنلس استیل
پرکاربردترین متریال برای شیرهای سوزنی است.
مزایا:
مقاومت در برابر خوردگی
طول عمر بالا
مناسب برای صنایع حساس
کربن استیل
برای کاربردهای عمومی صنعتی استفاده میشود.
برنج
در سیستمهای کمفشار و تأسیسات کاربرد دارد.
فولاد آلیاژی
برای فشار و دمای بالا مورد استفاده قرار میگیرد.
آلیاژهای خاص
برای محیطهای بسیار خورنده و شرایط ویژه استفاده میشوند.
گریدهای پرکاربرد شیر سوزنی
ASTM A182 F304
برای کاربردهای عمومی و صنایع غذایی.
ASTM A182 F316
مقاومت بالا در برابر خوردگی و مواد شیمیایی.
ASTM A105
برای سیستمهای کربن استیل.
Monel
برای محیطهای دریایی و خورنده.
Hastelloy
برای صنایع شیمیایی بسیار خورنده.
Inconel
برای دماهای بالا و محیطهای سخت صنعتی.
کلاسهای فشاری شیر سوزنی
شیرهای سوزنی در فشارهای مختلف تولید میشوند.
رنجهای متداول عبارتاند از:
150 PSI
300 PSI
600 PSI
1000 PSI
3000 PSI
6000 PSI
10000 PSI
15000 PSI
بسیاری از شیرهای ابزار دقیق برای فشارهای بسیار بالا طراحی میشوند.
استانداردهای شیر سوزنی
ASME B16.34
استاندارد طراحی شیرآلات صنعتی.
API 598
برای تست و بازرسی شیرآلات.
MSS SP-99
مربوط به شیرهای ابزار دقیق.
ISO 17292
برای شیرهای فلزی صنعتی.
NACE MR0175
برای سرویسهای حاوی سولفید هیدروژن.
ASTM
برای مواد اولیه و مشخصات متریال.
کاربردهای شیر سوزنی
صنایع نفت و گاز
در سیستمهای ابزار دقیق و خطوط نمونهگیری کاربرد فراوان دارد.
صنایع پتروشیمی
برای کنترل دقیق سیالات فرآیندی استفاده میشود.
نیروگاهها
در تجهیزات اندازهگیری و کنترل بخار کاربرد دارد.
صنایع شیمیایی
برای کنترل مواد حساس و خورنده مورد استفاده قرار میگیرد.
سیستمهای هیدرولیک
برای تنظیم دقیق جریان روغن کاربرد دارد.
سیستمهای پنوماتیک
در خطوط هوای فشرده استفاده میشود.
آزمایشگاهها
برای کنترل دقیق جریان گازها و مایعات کاربرد دارد.
صنایع دارویی
در فرآیندهای حساس تولید دارو استفاده میشود.
تفاوت شیر سوزنی با شیر توپی
شیر توپی برای قطع و وصل سریع طراحی شده است، اما شیر سوزنی برای کنترل دقیق جریان استفاده میشود.
از نظر تنظیم دبی، شیر سوزنی عملکرد بسیار بهتری دارد.
تفاوت شیر سوزنی با شیر کشویی
شیر کشویی برای باز و بسته کردن کامل جریان مناسب است، در حالی که شیر سوزنی برای کنترل تدریجی و دقیق دبی طراحی شده است.
تفاوت شیر سوزنی با شیر گلوب
هر دو برای کنترل جریان استفاده میشوند، اما شیر سوزنی دقت بسیار بیشتری در تنظیم جریانهای کم دارد.
بازرسی و کنترل کیفیت شیر سوزنی
برای اطمینان از کیفیت محصول، آزمایشهای مختلفی انجام میشود.
مهمترین تستها عبارتاند از:
تست هیدرواستاتیک
تست نشتی
تست عملکرد
بازرسی ابعادی
آنالیز شیمیایی
تست فشار بالا
کنترل کیفیت رزوهها
تست آببندی نشیمنگاه
عوامل مؤثر بر قیمت شیر سوزنی
قیمت شیرهای سوزنی به عوامل مختلفی بستگی دارد.
جنس بدنه
سایز شیر
فشار کاری
نوع اتصال
برند سازنده
کشور تولیدکننده
استاندارد ساخت
نوع عملگر
متریال آببندی
شیرهای استنلس استیل و مدلهای فشار بالا معمولاً قیمت بیشتری دارند.
نکات مهم در انتخاب شیر سوزنی
برای انتخاب صحیح باید موارد زیر بررسی شوند:
نوع سیال
فشار کاری
دمای عملیاتی
دقت مورد نیاز در کنترل جریان
نوع اتصال
جنس بدنه
استانداردهای مورد نیاز
شرایط محیطی
انتخاب مناسب موجب افزایش دقت کنترل فرآیند و کاهش هزینههای نگهداری خواهد شد.
جمعبندی
شیرآلات سوزنی یا Needle Valve یکی از دقیقترین تجهیزات کنترل جریان در صنایع مختلف محسوب میشوند. طراحی سوزنی شکل پلاگ این شیرها امکان تنظیم بسیار دقیق دبی سیال را فراهم کرده و آنها را به گزینهای ایدهآل برای سیستمهای ابزار دقیق، نفت و گاز، پتروشیمی، نیروگاهی، هیدرولیک و پنوماتیک تبدیل کرده است.
دقت بالا، آببندی مناسب، مقاومت در برابر فشار و قابلیت استفاده در شرایط مختلف عملیاتی از مهمترین مزایای شیرهای سوزنی محسوب میشود. انتخاب صحیح جنس، فشار کاری و نوع اتصال میتواند نقش مهمی در عملکرد مطلوب و افزایش طول عمر این تجهیزات صنعتی داشته باشد.
