فلومترها (Flow Meters)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف

فلومتر یا دبی‌سنج (Flow Meter) یکی از مهم‌ترین تجهیزات ابزار دقیق در صنایع فرآیندی است که برای اندازه‌گیری میزان جریان سیالات (مایعات، گازها و بخار) در خطوط لوله استفاده می‌شود. این تجهیزات نقش حیاتی در کنترل فرآیند، مدیریت مصرف، بهینه‌سازی انرژی و افزایش بهره‌وری در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، غذایی و دارویی دارند.

اندازه‌گیری دقیق جریان در بسیاری از فرآیندهای صنعتی یک الزام اساسی است، زیرا کوچک‌ترین خطا در محاسبه دبی می‌تواند منجر به اختلال در تولید، افزایش هزینه‌ها یا کاهش کیفیت محصول شود. فلومترها این امکان را فراهم می‌کنند که جریان به‌صورت لحظه‌ای و دقیق پایش و کنترل شود.

فلومتر چیست؟

فلومتر (Flow Meter) دستگاهی است که میزان جریان عبوری سیال از داخل یک لوله را اندازه‌گیری کرده و آن را به صورت حجمی (m³/h, L/min) یا جرمی (kg/h) نمایش می‌دهد.

این دستگاه می‌تواند بر اساس اصول مکانیکی، الکترومغناطیسی، التراسونیک، اختلاف فشار یا سایر فناوری‌ها کار کند.

ساختار فلومترها

ساختار فلومترها بسته به نوع آن‌ها متفاوت است، اما معمولاً شامل اجزای زیر هستند:

• بدنه اصلی (Body)

• عنصر اندازه‌گیری (Sensing Element)

• ترانسمیتر (Transmitter)

• نمایشگر (Display Unit)

• سنسور داخلی یا خارجی

• خروجی آنالوگ یا دیجیتال

کیفیت طراحی این اجزا تأثیر مستقیم بر دقت اندازه‌گیری دارد.

نحوه عملکرد فلومترها

عملکرد فلومترها بر اساس تبدیل ویژگی‌های فیزیکی جریان به سیگنال قابل اندازه‌گیری است.

مراحل عملکرد:

1. عبور سیال از داخل فلومتر

2. ایجاد تغییر در یک پارامتر فیزیکی (سرعت، فشار، میدان مغناطیسی یا امواج صوتی)

3. دریافت تغییر توسط سنسور

4. تبدیل به سیگنال الکتریکی

5. پردازش و نمایش دبی جریان

این فرآیند به‌صورت لحظه‌ای انجام می‌شود.

مزایای فلومترها

اندازه‌گیری دقیق جریان

فلومترها امکان اندازه‌گیری دقیق دبی را فراهم می‌کنند.

کنترل فرآیند

در سیستم‌های صنعتی برای تنظیم و کنترل جریان استفاده می‌شوند.

کاهش هزینه‌ها

با مدیریت مصرف سیالات، هزینه‌ها کاهش می‌یابد.

افزایش بهره‌وری

بهینه‌سازی فرآیندهای تولید را ممکن می‌سازند.

قابلیت اتصال به سیستم‌های کنترل

به PLC و DCS متصل می‌شوند.

معایب فلومترها

حساسیت به شرایط سیال

ویسکوزیته، دما و آلودگی می‌تواند بر دقت تأثیر بگذارد.

نیاز به کالیبراسیون

برای حفظ دقت باید دوره‌ای تنظیم شوند.

هزینه برخی مدل‌ها

فلومترهای پیشرفته صنعتی قیمت بالایی دارند.

افت فشار در برخی مدل‌ها

برخی انواع باعث کاهش فشار سیستم می‌شوند.

انواع فلومترها

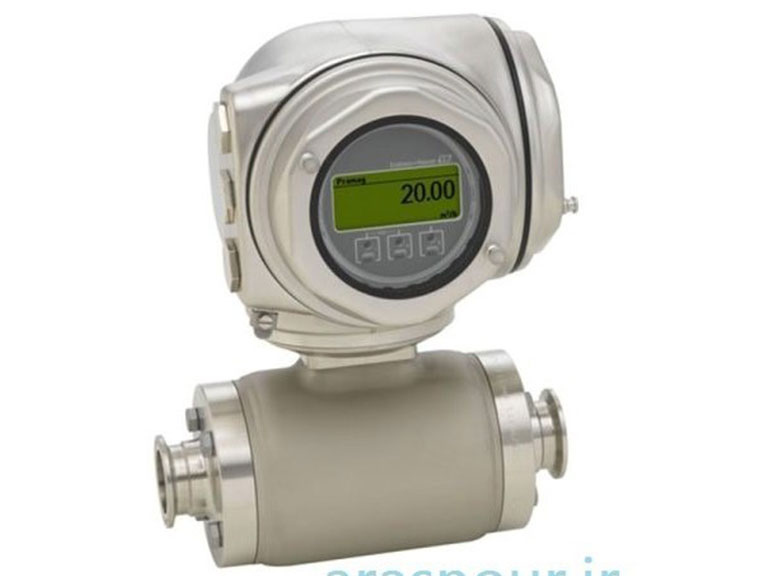

فلومتر الکترومغناطیسی (Electromagnetic Flow Meter)

برای سیالات رسانا مانند آب و فاضلاب استفاده می‌شود.

مزایا:

• دقت بالا

• عدم وجود قطعات متحرک

• افت فشار صفر

کاربرد:

• صنایع آب و فاضلاب

• صنایع شیمیایی

فلومتر التراسونیک (Ultrasonic Flow Meter)

بر اساس امواج صوتی کار می‌کند.

مزایا:

• نصب آسان (Clamp-on)

• بدون تماس با سیال

• مناسب لوله‌های بزرگ

کاربرد:

• شبکه‌های آب

• نفت و گاز

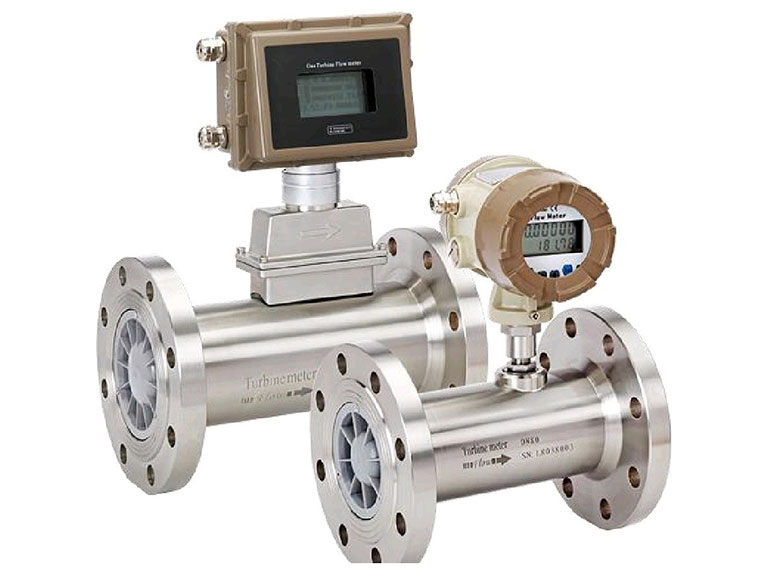

فلومتر توربینی (Turbine Flow Meter)

دارای پره‌های چرخان داخلی است.

مزایا:

• دقت مناسب

• قیمت اقتصادی

کاربرد:

• سوخت‌ها

• مایعات تمیز

فلومتر جرمی (Coriolis Flow Meter)

جرم واقعی سیال را اندازه‌گیری می‌کند.

مزایا:

• دقت بسیار بالا

• اندازه‌گیری همزمان دبی و چگالی

کاربرد:

• صنایع نفت و گاز

• دارویی

فلومتر اختلاف فشار (Differential Pressure Flow Meter)

بر اساس اختلاف فشار کار می‌کند.

انواع:

• اوریفیس پلیت

• ونتوری

• نازل جریان

مزایا:

• طراحی ساده

• قابل استفاده در فشار بالا

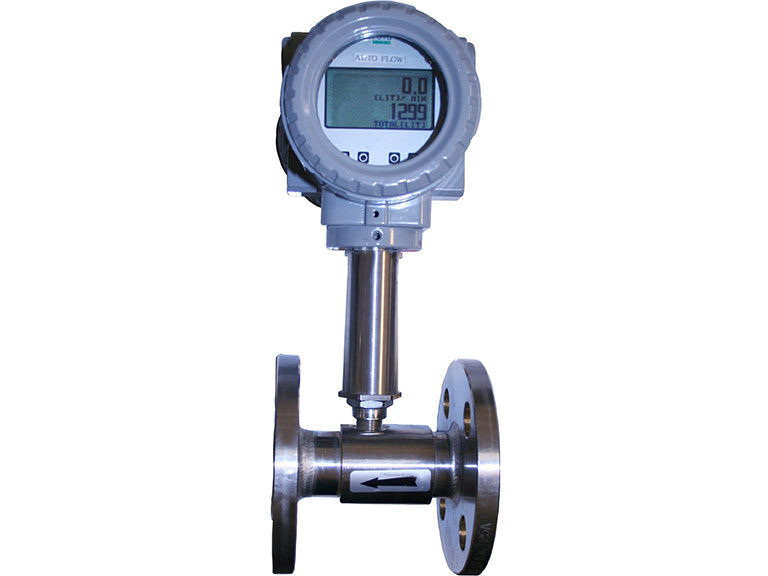

فلومتر ورتکس (Vortex Flow Meter)

بر اساس ایجاد گردابه در جریان عمل می‌کند.

مزایا:

• مناسب بخار

• عدم وجود قطعات متحرک

کاربرد:

• بخار

• گازها

فلومتر مکانیکی

دارای چرخ‌دنده یا روتور مکانیکی است.

مزایا:

• قیمت پایین

• نصب آسان

کاربرد:

• آب

• روغن

فلومترهای دیجیتال و هوشمند

فلومترهای آنالوگ

خروجی ساده و سنتی دارند.

فلومترهای دیجیتال

دارای نمایشگر و خروجی الکترونیکی هستند.

فلومترهای هوشمند (Smart Flow Meter)

قابلیت اتصال به شبکه‌های صنعتی و IoT را دارند.

مواد اولیه فلومترها

استنلس استیل

برای محیط‌های خورنده و صنعتی.

کربن استیل

برای کاربردهای عمومی.

پلاستیک‌های مهندسی

برای سیالات خاص و خورنده.

آلیاژهای خاص

برای شرایط دمایی و شیمیایی سخت.

گریدهای پرکاربرد

ASTM A240 316

برای محیط‌های خورنده.

ASTM A105

برای قطعات فشار بالا.

PTFE Lining

برای سیالات شیمیایی.

استانداردهای فلومترها

ISO 5167

استاندارد اندازه‌گیری جریان با اختلاف فشار.

API 5.7

برای فلومترهای نفت و گاز.

OIML R117

برای اندازه‌گیری حجمی.

IEC 61508

ایمنی سیستم‌های ابزار دقیق.

کاربردهای فلومترها

صنایع نفت و گاز

برای اندازه‌گیری جریان نفت و گاز.

پتروشیمی

برای کنترل فرآیندهای شیمیایی.

نیروگاه‌ها

برای بخار و آب تغذیه.

آب و فاضلاب

برای مدیریت مصرف آب.

صنایع غذایی

برای کنترل دقیق مواد اولیه.

دارویی

برای فرآیندهای حساس و استریل.

صنایع فلزی

برای سیستم‌های خنک‌کننده.

تفاوت انواع فلومترها

فلومتر الکترومغناطیسی برای سیالات رسانا مناسب است، در حالی که فلومتر التراسونیک برای سیالات غیرتماسی کاربرد دارد. فلومتر جرمی دقت بالاتری نسبت به سایر مدل‌ها دارد.

بازرسی و کنترل کیفیت فلومترها

برای اطمینان از عملکرد صحیح، تست‌های زیر انجام می‌شود:

• تست کالیبراسیون دبی

• تست دقت اندازه‌گیری

• تست فشار

• تست نشتی

• آزمون سیگنال خروجی

• تست دما

• تست طول عمر

• بازرسی ابعادی

عوامل مؤثر بر قیمت فلومترها

• نوع تکنولوژی

• دقت اندازه‌گیری

• سایز

• جنس بدنه

• برند سازنده

• شرایط سیال

• استاندارد ساخت

• کشور تولیدکننده

فلومترهای جرمی و هوشمند معمولاً قیمت بالاتری دارند.

نکات مهم در انتخاب فلومتر

• نوع سیال

• دبی مورد نیاز

• دما و فشار کاری

• دقت مورد نیاز

• نوع اتصال

• شرایط محیطی

• استانداردهای صنعتی

انتخاب صحیح فلومتر نقش مهمی در دقت فرآیند دارد.

جمع‌بندی

فلومترها از تجهیزات حیاتی ابزار دقیق هستند که برای اندازه‌گیری دقیق جریان سیالات در صنایع مختلف استفاده می‌شوند. این تجهیزات در انواع الکترومغناطیسی، التراسونیک، توربینی، جرمی، اختلاف فشار و ورتکس تولید می‌شوند و در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و غذایی کاربرد گسترده دارند.

استفاده صحیح از فلومترها باعث افزایش دقت، بهینه‌سازی مصرف، کاهش هزینه‌ها و بهبود کنترل فرآیند می‌شود. انتخاب مناسب نوع فلومتر، جنس بدنه و تکنولوژی اندازه‌گیری نقش کلیدی در عملکرد پایدار سیستم دارد.
