شیر اطمینان (Safety Valve)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف

شیر اطمینان یا Safety Valve یکی از حیاتی‌ترین تجهیزات ایمنی در سیستم‌های تحت فشار است که وظیفه اصلی آن جلوگیری از افزایش بیش از حد فشار و حفاظت از تجهیزات، خطوط لوله و مخازن تحت فشار می‌باشد. این شیر به‌صورت خودکار عمل می‌کند و در صورتی که فشار سیستم از حد تنظیم‌شده (Set Pressure) بالاتر رود، به‌طور فوری باز شده و با تخلیه سیال اضافی، فشار را به سطح ایمن بازمی‌گرداند.

شیرهای اطمینان در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، بخار، هوای فشرده، صنایع شیمیایی و مخازن تحت فشار نقش کاملاً حیاتی دارند. در بسیاری از استانداردهای ایمنی صنعتی، استفاده از این شیرها الزامی است، زیرا نبود آن‌ها می‌تواند منجر به انفجار تجهیزات، آسیب‌های جدی و خسارات سنگین مالی و انسانی شود.

شیر اطمینان چیست؟

شیر اطمینان (Safety Valve) نوعی شیر مکانیکی خودکار است که برای محافظت از سیستم‌های تحت فشار طراحی شده است. این شیر زمانی فعال می‌شود که فشار داخلی سیستم از مقدار تنظیم‌شده بالاتر رود و با باز شدن سریع، بخشی از سیال را تخلیه می‌کند تا فشار به محدوده ایمن بازگردد.

پس از کاهش فشار، شیر به‌طور خودکار بسته می‌شود و سیستم به حالت عادی بازمی‌گردد. این عملکرد بدون نیاز به اپراتور یا سیستم کنترلی خارجی انجام می‌شود.

تفاوت شیر اطمینان با Pressure Relief Valve

اگرچه این دو اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، اما تفاوت‌های مهمی دارند:

شیر اطمینان (Safety Valve)

برای سیالات گازی و بخار طراحی شده و در فشارهای بالا به‌صورت ناگهانی (Pop Action) باز می‌شود.

شیر تخلیه فشار (Relief Valve)

معمولاً برای مایعات استفاده می‌شود و به‌صورت تدریجی باز می‌شود.

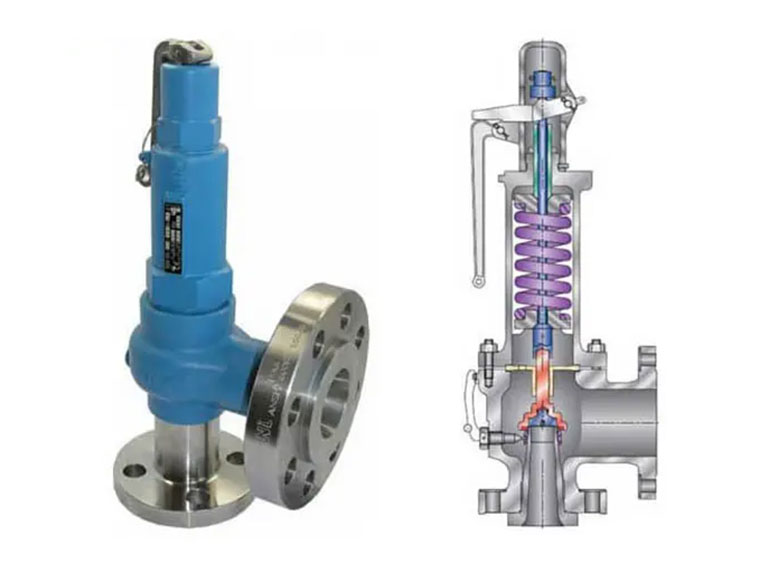

ساختار شیر اطمینان

شیر اطمینان از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد دقیق آن دارند:

• بدنه (Body)

• دیسک یا پاپت (Disc / Poppet)

• نشیمنگاه (Seat)

• فنر تنظیم فشار (Spring)

• پیچ تنظیم فشار (Adjusting Screw)

• بونت (Bonnet)

• اهرم تست (Test Lever)

• خروجی تخلیه (Outlet)

طراحی دقیق این اجزا باعث می‌شود شیر در شرایط فشار بالا عملکرد سریع و قابل اعتمادی داشته باشد.

نحوه عملکرد شیر اطمینان

عملکرد شیر اطمینان بر اساس تعادل نیرو بین فشار سیال و نیروی فنر تنظیم شده است.

در حالت عادی:

فشار سیستم کمتر از فشار تنظیمی است و فنر، دیسک را روی نشیمنگاه نگه می‌دارد و مسیر بسته است.

در حالت افزایش فشار:

وقتی فشار سیستم از حد تنظیم‌شده بیشتر شود، نیروی سیال بر نیروی فنر غلبه کرده و دیسک به‌صورت ناگهانی باز می‌شود.

در این حالت:

• سیال اضافی تخلیه می‌شود

• فشار سیستم کاهش می‌یابد

• پس از رسیدن به فشار ایمن، شیر دوباره بسته می‌شود

این عملکرد سریع و خودکار از آسیب به تجهیزات جلوگیری می‌کند.

مزایای شیر اطمینان

حفاظت از تجهیزات

مهم‌ترین مزیت شیر اطمینان جلوگیری از آسیب به مخازن و خطوط تحت فشار است.

عملکرد خودکار

بدون نیاز به اپراتور یا سیستم کنترلی عمل می‌کند.

واکنش سریع

در صورت افزایش فشار به سرعت باز می‌شود.

افزایش ایمنی سیستم

ریسک انفجار و خرابی تجهیزات را کاهش می‌دهد.

مطابق استانداردهای صنعتی

در اکثر کدهای طراحی صنعتی استفاده از آن الزامی است.

قابلیت تنظیم فشار

می‌توان فشار عملکرد را بر اساس نیاز سیستم تنظیم کرد.

معایب شیر اطمینان

نیاز به کالیبراسیون دوره‌ای

برای عملکرد صحیح باید به‌صورت دوره‌ای تست و تنظیم شود.

احتمال نشتی

در صورت خرابی نشیمنگاه ممکن است نشتی ایجاد شود.

هزینه نگهداری

در سیستم‌های حساس نیاز به بازرسی مداوم دارد.

حساسیت به ذرات و آلودگی

وجود ذرات می‌تواند عملکرد شیر را مختل کند.

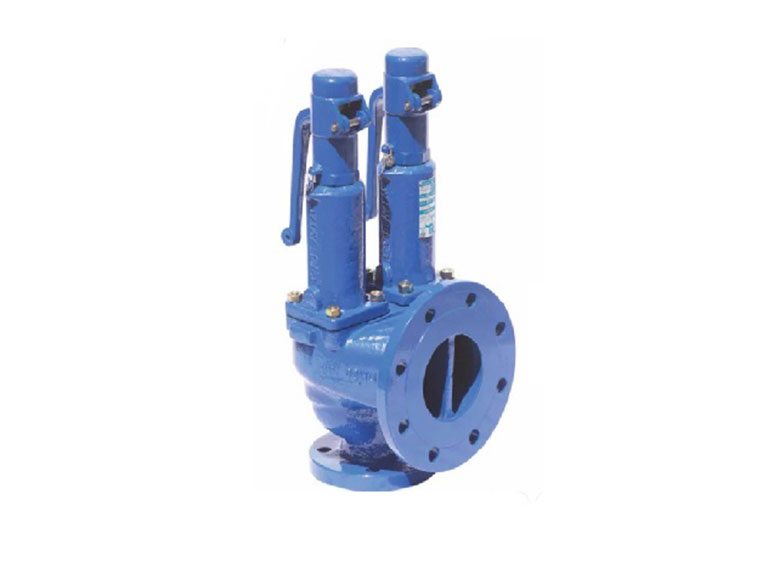

انواع شیر اطمینان

شیر اطمینان فنری (Spring Loaded Safety Valve)

رایج‌ترین نوع شیر اطمینان است که با فنر تنظیم می‌شود.

مزایا:

• طراحی ساده

• دقت بالا

• کاربرد گسترده

کاربرد:

• دیگ بخار

• مخازن تحت فشار

• کمپرسورها

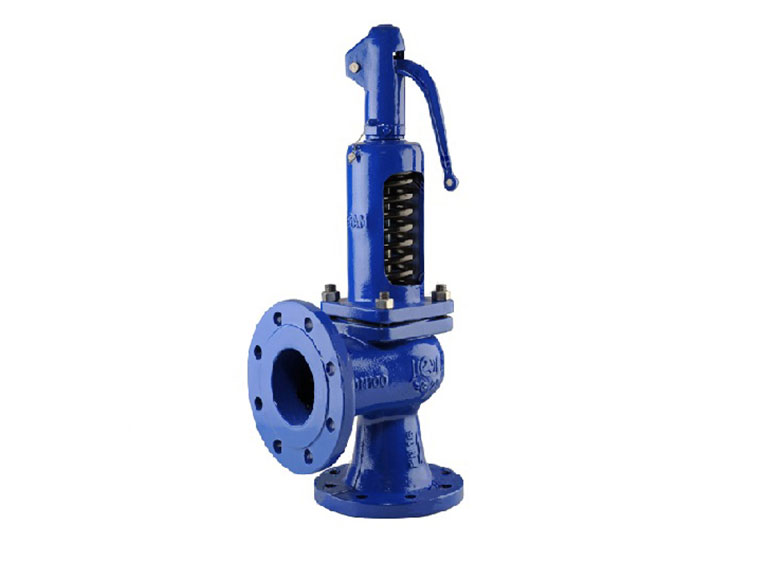

شیر اطمینان اهرمی (Lever Type)

دارای اهرم برای تست دستی عملکرد شیر است.

مزایا:

• امکان تست دستی

• مناسب برای سیستم‌های بخار

شیر اطمینان پیلوت‌دار (Pilot Operated Safety Valve)

دارای یک شیر کمکی (Pilot) برای کنترل عملکرد اصلی است.

مزایا:

• دقت بسیار بالا

• مناسب فشارهای بالا

• نشتی بسیار کم

کاربرد:

• صنایع نفت و گاز

• پالایشگاه‌ها

شیر اطمینان وزنه‌ای (Dead Weight Valve)

از وزن برای کنترل فشار استفاده می‌کند.

مزایا:

• طراحی ساده

• مناسب فشارهای پایین

انواع شیر اطمینان بر اساس نوع سیال

شیر اطمینان بخار

برای دیگ‌های بخار و سیستم‌های حرارتی.

شیر اطمینان گاز

برای خطوط گاز و کمپرسورها.

شیر اطمینان مایع

برای مخازن و خطوط مایع تحت فشار.

انواع شیر اطمینان بر اساس نوع اتصال

فلنجی

در صنایع سنگین و فشار بالا استفاده می‌شود.

رزوه‌ای

برای سایزهای کوچک و تأسیسات.

جوشی

برای سیستم‌های حساس و فشار بالا.

مواد اولیه شیر اطمینان

کربن استیل

برای کاربردهای عمومی صنعتی.

استنلس استیل

برای محیط‌های خورنده و صنایع شیمیایی.

فولاد آلیاژی

برای دما و فشار بالا.

برنز و برنج

برای سیستم‌های کم‌فشار.

آلیاژهای خاص

مانند مونل، اینکونل و هستلوی برای شرایط ویژه.

گریدهای پرکاربرد شیر اطمینان

ASTM A216 WCB

رایج‌ترین گرید کربن استیل.

ASTM A351 CF8 / CF8M

برای استنلس استیل 304 و 316.

ASTM A217 WC6 / WC9

برای دماهای بالا.

ASTM A105

برای قطعات فورج شده.

کلاس‌های فشاری شیر اطمینان

شیرهای اطمینان در کلاس‌های مختلف طراحی می‌شوند:

• Class 150

• Class 300

• Class 600

• Class 900

• Class 1500

• Class 2500

انتخاب کلاس به فشار طراحی سیستم بستگی دارد.

استانداردهای شیر اطمینان

API 520

طراحی و انتخاب شیرهای اطمینان.

API 521

محاسبات سیستم‌های تخلیه فشار.

API 526

ابعاد استاندارد شیرهای اطمینان.

ASME Section VIII

الزامات مخازن تحت فشار.

ASME B16.34

طراحی شیرآلات صنعتی.

ISO 4126

استاندارد بین‌المللی شیرهای اطمینان.

کاربردهای شیر اطمینان

صنایع نفت و گاز

برای حفاظت از خطوط انتقال و تجهیزات فرآیندی.

پالایشگاه‌ها

در واحدهای تقطیر و فرآیندی استفاده می‌شود.

پتروشیمی

برای کنترل فشار راکتورها و مخازن.

نیروگاه‌ها

در دیگ‌های بخار و سیستم‌های حرارتی.

کمپرسورها

برای جلوگیری از افزایش فشار ناگهانی.

مخازن تحت فشار

برای جلوگیری از انفجار و آسیب تجهیزات.

صنایع شیمیایی

برای کنترل واکنش‌های تحت فشار.

صنایع غذایی و دارویی

در تجهیزات استریل و تحت فشار.

تفاوت شیر اطمینان با شیر کنترل

شیر اطمینان برای ایمنی طراحی شده و به‌صورت اضطراری عمل می‌کند، اما شیر کنترل برای تنظیم فرآیند جریان استفاده می‌شود.

تفاوت شیر اطمینان با شیر یکطرفه

شیر یکطرفه از برگشت جریان جلوگیری می‌کند، اما شیر اطمینان برای کنترل فشار اضافی طراحی شده است.

بازرسی و کنترل کیفیت شیر اطمینان

برای اطمینان از عملکرد صحیح، تست‌های مختلفی انجام می‌شود:

• تست تنظیم فشار (Set Pressure Test)

• تست نشتی

• تست عملکرد Pop Action

• تست هیدرواستاتیک

• بازرسی ابعادی

• آنالیز مواد

• تست فنر

• آزمون غیرمخرب

عوامل مؤثر بر قیمت شیر اطمینان

قیمت این شیر به عوامل مختلفی بستگی دارد:

• سایز

• فشار کاری

• جنس بدنه

• نوع طراحی (فنری یا پیلوتی)

• استاندارد ساخت

• برند سازنده

• کشور تولیدکننده

• نوع اتصال

مدل‌های پیلوت‌دار و فشار بالا معمولاً قیمت بیشتری دارند.

نکات مهم در انتخاب شیر اطمینان

برای انتخاب صحیح باید موارد زیر بررسی شوند:

• فشار طراحی سیستم

• نوع سیال

• دمای کاری

• ظرفیت تخلیه

• استاندارد مورد نیاز

• جنس بدنه

• شرایط محیطی

انتخاب نادرست می‌تواند خطرات جدی برای سیستم ایجاد کند.

جمع‌بندی

شیر اطمینان یا Safety Valve یکی از حیاتی‌ترین تجهیزات ایمنی در صنایع تحت فشار است که وظیفه اصلی آن جلوگیری از افزایش بیش از حد فشار و حفاظت از تجهیزات صنعتی می‌باشد. این شیرها به‌صورت خودکار عمل کرده و در صورت افزایش فشار، سیال اضافی را تخلیه می‌کنند.

شیرهای اطمینان در انواع فنری، اهرمی، پیلوت‌دار و وزنه‌ای تولید می‌شوند و در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و مخازن تحت فشار کاربرد گسترده دارند. انتخاب صحیح نوع شیر، فشار تنظیمی و استاندارد ساخت نقش بسیار مهمی در ایمنی، عملکرد و طول عمر سیستم‌های صنعتی دارد.
