واشر اسپیرال (Spiral Wound Gasket) – راهنمای جامع انتخاب، کاربرد و نصب در صنایع پتروشیمی

### مقدمه

در صنایع فرآیندی نظیر پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها و صنایع نفت و گاز، اتصالات فلنجی یکی از پرکاربردترین روش‌های اتصال خطوط لوله، مخازن تحت فشار، مبدل‌های حرارتی و شیرآلات صنعتی هستند. مهم‌ترین چالش در این اتصالات، **جلوگیری از نشتی سیالات** (مایعات، گازها یا بخارات) تحت شرایط عملیاتی سخت مانند دماهای بالا، فشارهای زیاد و محیط‌های خورنده است. واشر اسپیرال (Spiral Wound Gasket) یا واشر پیچی‌شونده حلقوی، به عنوان یکی از مطمئن‌ترین و پرکاربردترین راه‌حل‌های آب‌بندی در چنین شرایطی شناخته می‌شود. در این مقاله، به بررسی کامل این واشر، اجزای تشکیل‌دهنده، انواع، استانداردها، کاربردهای خاص در صنعت پتروشیمی و نکات حیاتی نصب و نگهداری می‌پردازیم.

### تاریخچه و اصول طراحی

واشر اسپیرال اولین بار در دهه ۱۹۴۰ میلادی توسط شرکت Flexitallic (که هنوز هم یکی از پیشتازان این حوزه است) معرفی شد. ایده اصلی ترکیب یک **نوار فلزی شکل‌دهی شده (V شکل)** با یک **لایه پرکننده غیرفلزی** بود که به صورت مارپیچ و متناوب پیچیده می‌شود. این ساختار ترکیبی، مزایای هر دو ماده را به همراه دارد: فلز استحکام مکانیکی، مقاومت در برابر فشار و دما را تأمین می‌کند، در حالی که ماده پرکننده، قابلیت انعطاف‌پذیری و تطابق با سطوح ناهموار فلنج را فراهم می‌آورد. وقتی پیچ‌های فلنج سفت می‌شوند، این واشر فشرده شده و خاصیت فنری (spring-back) آن باعث حفظ نیروی آب‌بندی حتی در نوسانات فشار و دما می‌شود.

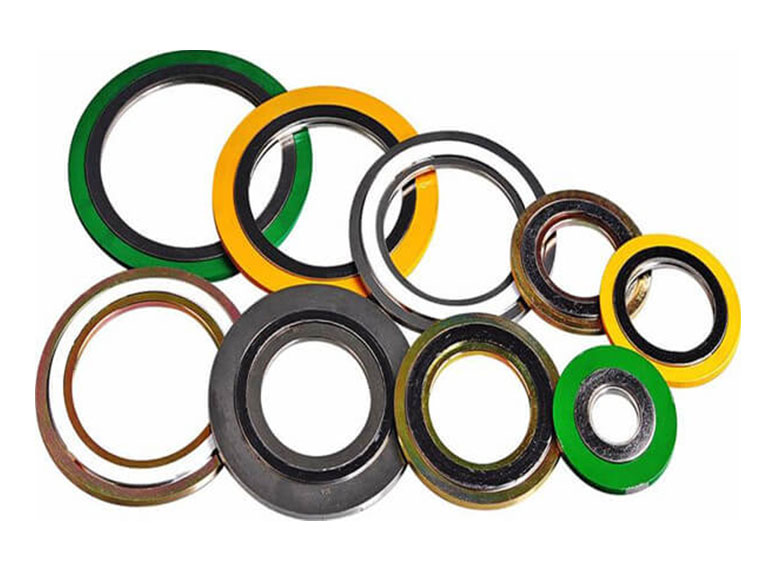

### اجزای اصلی واشر اسپیرال

یک واشر اسپیرال استاندارد از سه بخش اصلی تشکیل شده است:

1. **بخش پیچش مارپیچ (Winding Section):** این قسمت شامل لایه‌های متناوب نوار فلزی (به شکل V یا W) و لایه پرکننده است. تعداد لایه‌ها و ضخامت آنها بسته به سایز و کلاس فشار واشر متفاوت است. نوار فلزی معمولاً ضد خوردگی انتخاب می‌شود.

2. **حلقه داخلی (Inner Ring):** یک حلقه فلزی مدور است که در سمت داخلی واشر قرار می‌گیرد. وظایف آن:
– جلوگیری از کمانش یا فروپاشی لایه‌های پیچش در اثر فشار بالا.
– محافظت از لایه پرکننده در برابر فرسایش ناشی از جریان سیال با سرعت بالا.
– ایجاد حد فاصل برای جلوگیری از گیر کردن مواد جامد بین واشر و فلنج.
– کمک به تمرکز واشر در مرکز فلنج.

3. **حلقه بیرونی (Outer Ring) یا حلقه راهنما (Centering Ring):** یک حلقه فلزی ضخیم‌تر است که در قسمت خارجی واشر قرار می‌گیرد. وظایف:
– محدود کردن میزان فشردگی واشر (کنترل تنش) تا از له شدن بیش از حد لایه‌های پیچش جلوگیری شود.
– نگه داشتن واشر در مرکز فلنج هنگام نصب (عملکرد راهنما).
– ایجاد سطح تماس با فلنج در حالت بدون بار. (توجه: در برخی استانداردها، حلقه بیرونی ممکن است وجود نداشته باشد که به آن واشر اسپیرال بدون حلقه بیرونی یا SWG‑NR می‌گویند.)

**نکته:** واشرهایی که هم حلقه داخلی و هم حلقه بیرونی دارند، «واشر اسپیرال دو حلقه» (Double Ring) نامیده می‌شوند و بالاترین سطح عملکرد را دارند.

### مواد تشکیل‌دهنده (مواد اولیه)

انتخاب مواد برای نوار فلزی و لایه پرکننده و همچنین حلقه‌های داخلی/بیرونی، بر اساس شرایط عملیاتی (نوع سیال، دما، فشار و محیط خورنده) تعیین می‌شود.

#### الف) نوار فلزی (Metal Strip)

رایج‌ترین آلیاژها عبارتند از:

– **فولاد زنگ‌نزن ۳۰۴ (SS304):** برای محیط‌های عمومی با خورندگی ملایم (آب، بخار، روغن، گاز طبیعی).
– **فولاد زنگ‌نزن ۳۱۶ (SS316):** مقاوم در برابر اسیدهای سولفوریک رقیق، کلریدها و محیط‌های دریایی. پرکاربردترین آلیاژ در پتروشیمی.
– **فولاد زنگ‌نزن ۳۲۱ (SS321):** با افزودنی تیتانیوم، مناسب دماهای بالای ۵۰۰ درجه سانتی‌گراد (مقاوم در برابر حساس‌شدگی).
– **فولاد زنگ‌نزن ۳۴۷ (SS347):** مشابه ۳۲۱ با پایداری حرارتی بهتر.
– **آلیاژهای ویژه:** اینکونل ۶۰۰، ۶۲۵ (مقاومت فوق‌العاده در برابر دما و خوردگی اکسیداسیون)، مونل ۴۰۰ (مقاوم در برابر اسید هیدروفلوئوریک و اسیدهای کلریدریک)، هاستلوی C276 (مقاوم در برابر محیط‌های بسیار خورنده مانند اسید کلریدریک گرم).

#### ب) ماده پرکننده (Filler Material)

پرکننده، وظیفه آب‌بندی اولیه را بر عهده دارد. انواع:

– **گرافیت انبساط‌یافته (Flexible Graphite):** محدوده دمایی وسیع (از -۲۴۰ تا +۵۵۰ درجه سانتی‌گراد در محیط اکسیدان و تا ۳۰۰۰ درجه در محیط غیراکسیدان). مقاومت شیمیایی عالی، به جز در اسیدهای اکسیدکننده قوی. بهترین گزینه برای اکثر کاربردهای پتروشیمی.
– **پلی‌تترافلورواتیلن (PTFE):** محدوده دمایی -۲۴۰ تا +۲۶۰ درجه سانتی‌گراد. مقاوم در برابر تقریباً تمام مواد شیمیایی به جز فلزات قلیایی مذاب و فلوئور گازی. مناسب برای سیالات خورنده تهاجمی و دارویی. نقطه ضعف: خزش (creep) تحت بار.
– **ورقه سرامیکی (Ceramic Fiber):** برای دماهای بسیار بالا (تا ۱۲۶۰ درجه سانتی‌گراد). معمولاً همراه با آلیاژهای ویژه استفاده می‌شود.
– **ورقه آزبست (Asbestos):** به دلیل خطرات بهداشتی، امروزه تقریباً منسوخ شده و جای خود را به گرافیت و PTFE داده است.

#### ج) حلقه‌های داخلی و بیرونی

جنس حلقه‌ها معمولاً از همان آلیاژ نوار فلزی یا فولاد کربنی ساده (مانند SAE 1010) برای حلقه بیرونی در کاربردهای غیرخورنده است. حلقه داخلی حتماً باید از آلیاژ مقاوم به خوردگی همرا با نوار باشد.

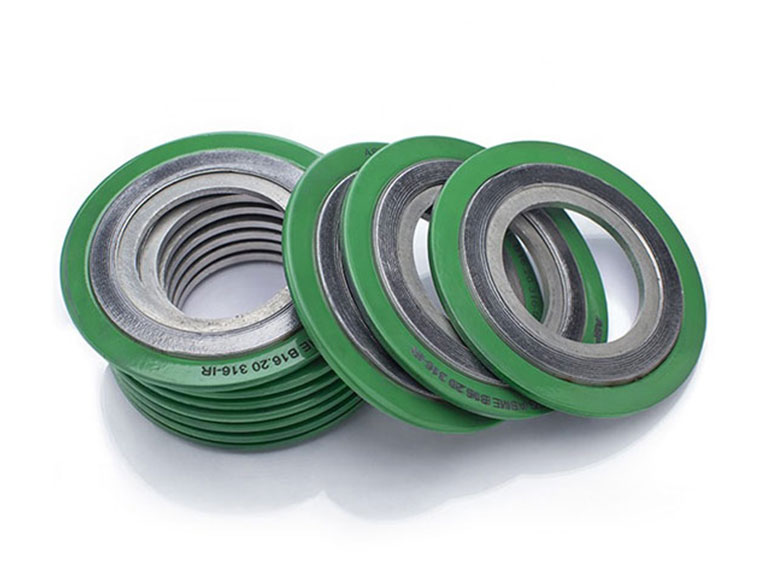

### انواع واشر اسپیرال بر اساس استانداردها

مهم‌ترین استانداردهای طراحی و ابعاد واشرهای اسپیرال عبارتند از:

1. **ASME B16.20:** این استاندارد انجمن مهندسان مکانیک آمریکا، ابعاد، تلرانس‌ها و مواد مجاز برای واشرهای اسپیرال مورد استفاده در فلنج‌های مطابق با ASME B16.5 و ASME B16.47 را مشخص می‌کند. رایج‌ترین استاندارد در صنعت پتروشیمی جهان.

2. **API 6A:** برای تجهیزات سرچاهی، درخت کریسمس و سایر اتصالات فشار قوی در صنعت نفت و گاز.

3. **DIN 2699:** استاندارد آلمانی برای واشرهای اسپیرال (تا حدودی مشابه ASME اما با ابعاد متریک).

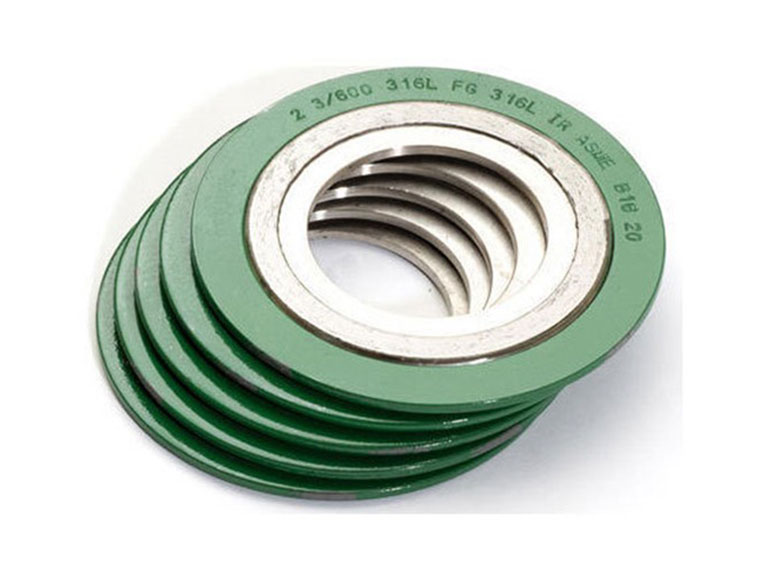

**انواع از نظر ساختار حلقه (طبق ASME B16.20):**
– **نوع R (با حلقه بیرونی و حلقه داخلی):** کامل‌ترین نوع.
– **نوع RIR (فقط حلقه داخلی):** برای فلنج‌های تنگ و خاص.
– **نوع ROR (فقط حلقه بیرونی):** اقتصادی‌تر، ولی فاقد محافظت داخلی.
– **نوع بدون حلقه (Basic):** فقط بخش پیچش؛ برای کاربردهای فشار پایین و دمای معمولی.

### کاربردها در صنعت پتروشیمی

صنعت پتروشیمی با تنوع گسترده‌ای از سیالات – از هیدروکربن‌های سبک مانند متان و اتان گرفته تا آروماتیک‌ها (بنزن، تولوئن، زایلن)، الفین‌ها (اتیلن، پروپیلن)، الکل‌ها، اسیدها و قلیاها – سروکار دارد. واشر اسپیرال به دلایل زیر انتخاب اول مهندسان در واحدهای پتروشیمی است:

– **واحدهای الفین (الفین پلنت):** کوره‌های کراکینگ با دمای بالای ۸۰۰ درجه سانتی‌گراد، خطوط انتقال گاز داغ، مبدل‌های حرارتی. واشر با نوار SS321 یا اینکونل و پرکننده گرافیت.
– **واحدهای پلی‌مر (پلی‌اتیلن، پلی‌پروپیلن):** فشارهای بالا (تا ۳۰۰۰ psi) و وجود گازهای قابل اشتعال. استفاده از نوع دارای حلقه داخلی برای جلوگیری از فرسایش.
– **واحدهای تبدیل متانول به اولفین (MTO):** محیط خورنده ناشی از آب و متانول در دماهای متوسط.
– **واحدهای تولید آمونیاک و اوره:** سیالات بسیار خورنده (کربامات آمونیوم) – نیاز به آلیاژهای ویژه مانند هاستلوی C276 با پرکننده PTFE.
– **خطوط بخار فوق‌داغ (Superheated Steam):** دمای ۴۵۰ تا ۵۵۰ درجه سانتی‌گراد – ترکیب SS316 + گرافیت عالی عمل می‌کند.

**نکته کلیدی:** در کاربردهای هیدروژنی (مانند واحدهای هیدروکراکینگ) که خطر نفوذ هیدروژن در دما و فشار بالا وجود دارد، واشر اسپیرال با حلقه داخلی و جنس نوار از فولاد ضد هیدروژن (مانند آلیاژ ۷۱۸) به کار می‌رود.

### مزایا و محدودیت‌ها

**مزایا:**
– عملکرد عالی در چرخه‌های حرارتی و فشار متغیر (خاصیت فنری).
– تحمل فشار از کلاس ۱۵۰ تا ۲۵۰۰ (و بالاتر با طراحی خاص).
– محدوده دمایی بسیار گسترده با انتخاب مواد مناسب.
– مقاومت شیمیایی خوب (قابلیت تنظیم با توجه به سیال).
– قابلیت استفاده مجدد (مشروط به بازرسی) – بر خلاف واشرهای تخت غیرفلزی.

**محدودیت‌ها:**
– نسبت به واشرهای رینگ جوینت (RTJ) برای سرویس‌های هیدروژنی با فشار فوق‌بالا (۱۰۰۰۰ psi) مناسب نیست.
– در سطوح فلنج با زبری بسیار نامنظم (خشدار) عملکرد ضعیف‌تری دارد.
– حساس به بارگذاری بیش از حد (over compression) که می‌تواند باعث پارگی لایه‌ها شود.
– هزینه بالاتر نسبت به واشرهای غیرفلزی ساده.

### نصب صحیح و گشتاور پیچ

یکی از شایع‌ترین دلایل خرابی واشر اسپیرال، **نصب نادرست** و اعمال گشتاور نامتناسب است. مراحل کلیدی:

1. **بازرسی فلنج:** سطوح فلنج باید تمیز، عاری از خراش‌های عمیق، زنگ‌زدگی و خطوط مارپیچ (ناشی از تراشکاری) باشد. زبری سطح معمولاً بین ۳.۲ تا ۶.۳ میکرون Ra توصیه می‌شود.

2. **انتخاب واشر مناسب:** از نظر سایز (نومینال قطر لوله یا قطر داخلی فلنج)، کلاس فشار، نوع مواد و وجود/عدم وجود حلقه‌ها.

3. **روغن‌کاری پیچ‌ها:** برای دستیابی به ضریب اصطکاک یکنواخت، دنده پیچ‌ها و مهره‌ها باید با گریس مناسب (با درجه حرارت بالا در صورت نیاز) روغن‌کاری شوند.

4. **توالی سفت کردن (کراس پترن):** پیچ‌ها به صورت مورب و در حداقل ۳ مرحله سفت می‌شوند تا توزیع یکنواخت بار روی واشر حاصل شود.

5. **کنترل گشتاور:** گشتاور نهایی بر اساس کلاس پیچ (مثلاً ASTM A193 B7) و سایز پیچ محاسبه می‌شود. استفاده از آچار دینامومتری (Torque Wrench) یا تنش‌سنج (Hydraulic Tensioner) ضروری است.

**جدول تقریبی گشتاور برای پیچ M20 با گرید B7 در واشر اسپیرال کلاس ۳۰۰ (تنها برای راهنمایی):** بین ۱۵۰ تا ۲۲۰ نیوتن‌متر بسته به روغن‌کاری. همیشه از جداول مهندسی معتبر استفاده کنید.

### بازرسی و نگهداری

در تعمیرات اساسی واحدهای پتروشیمی، واشرهای اسپیرال مستعمل باید بازرسی شوند. علائم رد شدن واشر (گواه عدم موفقیت آب‌بندی):
– وجود اثر فلنج روی حلقه بیرونی که بیش از حد فشرده شده باشد.
– پارگی یا بیرون‌زدگی لایه پرکننده.
– تغییر شکل یا ترک در حلقه داخلی.

اگر واشر بیش از یک‌سوم ضخامت اولیه خود (معمولاً ۴.۵ میلی‌متر) فشرده شده باشد، نباید مجدداً استفاده شود. در صورت سالم بودن، می‌توان تا یک بار دیگر استفاده مجدد کرد، اما در سرویس‌های حیاتی پتروشیمی توصیه همیشه واشر نو است.

### استانداردهای کیفی و تأییدیه‌ها

واشر اسپیرال عرضه شده در سایت شما باید دارای گواهی‌های زیر باشد تا مورد قبول مهندسان پتروشیمی قرار گیرد:

– **ISO 9001:2015** (سیستم مدیریت کیفیت).
– **گواهی مواد (Material Certificate) مطابق با EN 10204 3.1 یا 3.2** که نشان‌دهنده اصالت آلیاژها باشد.
– **تأییدیه PMI** (Positive Material Identification) انجام شده بر روی محصول.
– **گواهی انطباق با ASME B16.20** و سایر استانداردهای درخواستی مشتری.

**تذکر فنی:** در مواردی که سیال حاوی نمک‌های کلرید است، هرگز از واشر با نوار SS304 یا SS316 و پرکننده گرافیت خالص استفاده نکنید زیرا خطر خوردگی تنشی – خوردگی حفره‌ای وجود دارد. در این موارد، آلیاژهای حاوی مولیبدن بالاتر (مانند هاستلوی) یا پرکننده PTFE توصیه می‌شود.

### نتیجه‌گیری

واشر اسپیرال یک محصول تخصصی اما حیاتی در صنعت پتروشیمی است که طراحی پیچیده آن امکان آب‌بندی مطمئن را در سخت‌ترین شرایط عملیاتی فراهم می‌کند. در این مقاله، به طور جامع به مواد تشکیل‌دهنده، استانداردها، کاربردها، مزایا و محدودیت‌ها و مهم‌تر از همه، نکات نصب و انتخاب صحیح پرداخته شد. با داشتن اطلاعات فنی کافی و توجه به جزئیات، می‌توانید بهترین واشر اسپیرال را برای فرآیند خود انتخاب کرده و از نشتی و توقف‌های ناخواسته تولید جلوگیری کنید. فروشگاه تخصصی لوازم و قطعات پتروشیمی ما تضمین می‌کند که تمامی واشرهای اسپیرال ارائه شده، دارای گواهی اصالت مواد و مطابق با آخرین نسخه استانداردهای بین‌المللی بوده و با بسته‌بندی مناسب برای حمل و نگهداری طولانی‌مدت ارائه می‌شوند.

—
