فلنچ لپ جوینت
فلنج لپ جوینت؛ معرفی کامل، ساختار، انواع، کاربردها و مزایای Lap Joint Flange
فلنج لپ جوینت یکی از انواع مهم فلنجها در سیستمهای پایپینگ صنعتی است که به دلیل ساختار خاص و انعطافپذیری بالا در نصب، در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی و تأسیسات صنعتی کاربرد گستردهای دارد. این فلنج که با نام Lap Joint Flange شناخته میشود، معمولاً همراه با یک قطعه به نام Stub End استفاده میشود و امکان چرخش آزاد فلنج روی لوله را فراهم میکند.
در بسیاری از پروژههای صنعتی، بهویژه زمانی که نیاز به تنظیم دقیق موقعیت سوراخهای پیچ و مهره وجود دارد، فلنج لپ جوینت به عنوان یک انتخاب بسیار مناسب مطرح میشود. این ویژگی باعث شده است که این فلنج در شرایط نصب پیچیده یا در خطوطی که نیاز به مونتاژ سریع دارند، بسیار محبوب باشد.
فلنج لپ جوینت چیست؟

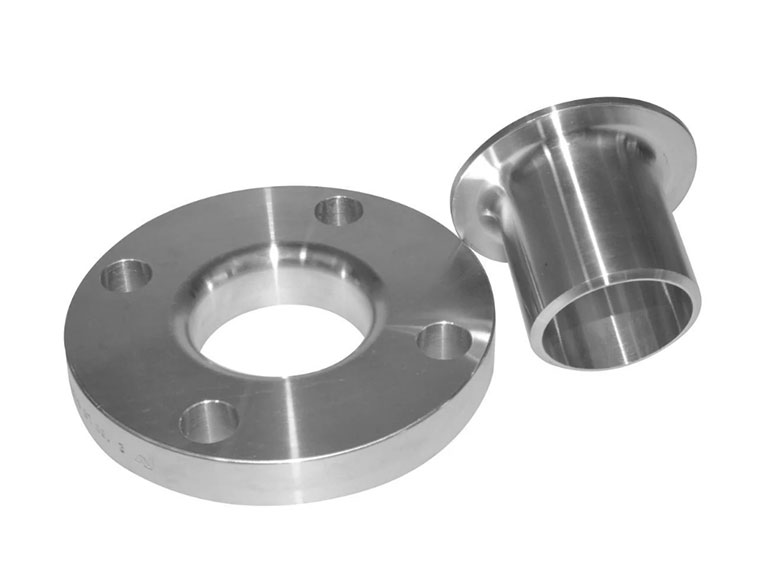

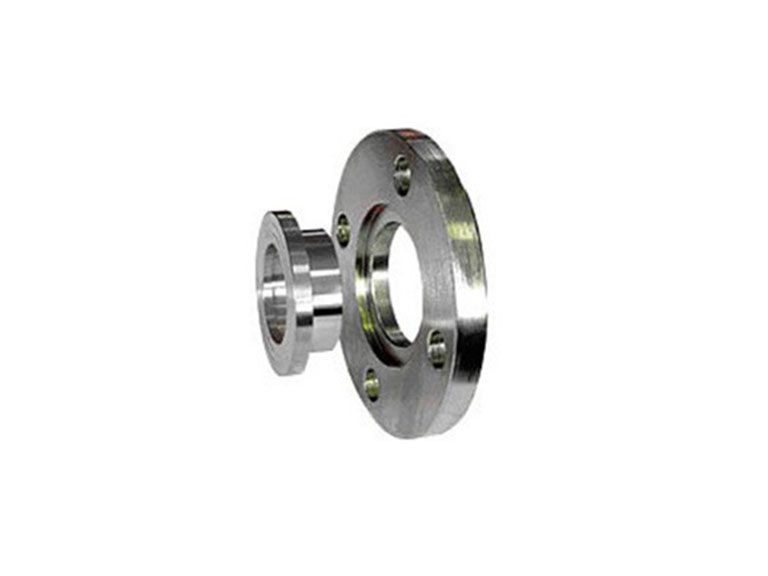

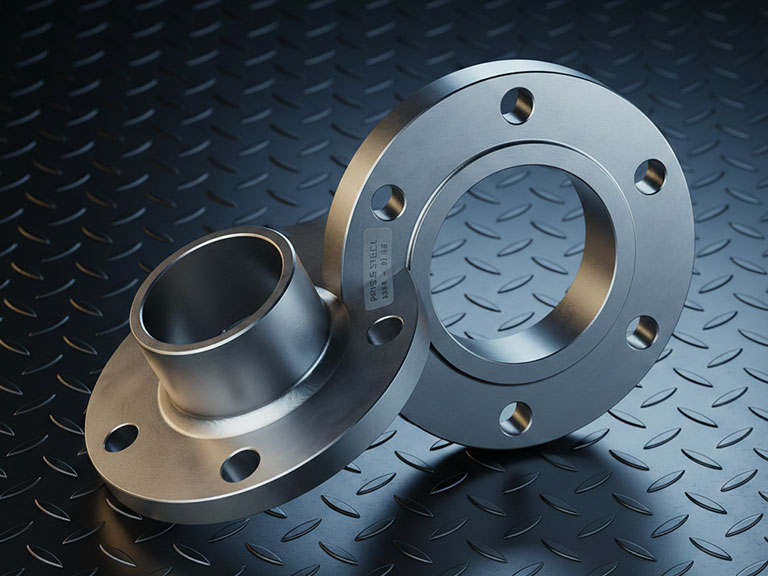

فلنج لپ جوینت نوعی فلنج دو تکه است که از یک فلنج حلقهای (Ring Flange) و یک قطعه انتهایی به نام Stub End تشکیل میشود. در این سیستم، فلنج مستقیماً به لوله جوش نمیشود، بلکه روی Stub End قرار گرفته و آزادانه قابلیت چرخش دارد.
Stub End به لوله جوش داده میشود و فلنج روی آن سوار میشود. سپس با استفاده از پیچ و مهره به فلنج مقابل متصل شده و سیستم آببندی کامل ایجاد میگردد.
این ساختار باعث میشود فلنج لپ جوینت در شرایطی که همراستایی دقیق سوراخهای پیچ دشوار است، بسیار کاربردی باشد.
ساختار فلنج لپ جوینت
فلنج لپ جوینت از دو بخش اصلی تشکیل شده است:
فلنج حلقهای (Lap Joint Flange)
Stub End (قطعه انتهایی جوشی)
اجزای اصلی این سیستم عبارتاند از:
بدنه فلنج حلقهای
سطح آببندی
سوراخهای پیچ و مهره
Stub End جوشی
محل تماس آببندی بین فلنج و Stub End
در این ساختار، Stub End نقش اتصال دائم به لوله را دارد و فلنج صرفاً نقش نگهدارنده و فشردهساز اتصال را ایفا میکند.
نحوه عملکرد فلنج لپ جوینت
در ابتدا Stub End به لوله جوش داده میشود. سپس فلنج حلقهای روی Stub End قرار میگیرد و قابلیت چرخش آزاد دارد. در مرحله بعد، فلنج مقابل قرار گرفته و با استفاده از پیچ و مهره سفت میشود.
فشار پیچها باعث فشرده شدن سطح آببندی بین فلنج و Stub End شده و یک اتصال کاملاً آببند ایجاد میشود. این ساختار امکان تنظیم دقیق موقعیت سوراخهای پیچ را فراهم میکند.
مزایای فلنج لپ جوینت
نصب آسان و سریع
به دلیل قابلیت چرخش فلنج، همراستایی پیچها بسیار سادهتر انجام میشود.
کاهش هزینه نصب
در پروژههایی با تعداد زیاد اتصال، باعث کاهش زمان و هزینه مونتاژ میشود.
انعطافپذیری بالا
برای شرایطی که تنظیم دقیق لولهها دشوار است، بسیار مناسب است.
عدم نیاز به جوشکاری فلنج
فلنج به صورت مستقیم به لوله جوش نمیشود و فقط Stub End جوشکاری میگردد.
مناسب برای سیستمهای قابل باز و بسته شدن
در تعمیرات و نگهداری، جداسازی سیستم آسانتر انجام میشود.
معایب فلنج لپ جوینت
استحکام کمتر نسبت به فلنج گلودار
به دلیل ساختار دو تکه، مقاومت مکانیکی پایینتری دارد.
نیاز به دو قطعه جداگانه
استفاده از Stub End باعث افزایش تعداد قطعات میشود.
مناسب نبودن برای فشارهای بسیار بالا
در شرایط فشار بالا معمولاً گزینههای دیگری ترجیح داده میشوند.
احتمال نشتی بیشتر
در مقایسه با فلنجهای جوشی مستقیم، ریسک نشتی کمی بالاتر است.
انواع فلنج لپ جوینت
فلنج لپ جوینت استاندارد
رایجترین نوع که در بسیاری از صنایع استفاده میشود.
فلنج لپ جوینت کوتاه (Short Pattern)
دارای Stub End کوتاهتر برای کاربردهای خاص.
فلنج لپ جوینت بلند (Long Pattern)
برای شرایطی که نیاز به طول بیشتر در Stub End وجود دارد.
فلنج لپ جوینت سنگین
برای شرایط صنعتی با فشار و بار مکانیکی بیشتر طراحی شده است.
مواد اولیه فلنج لپ جوینت
فلنج حلقهای
معمولاً از مواد مختلفی تولید میشود زیرا مستقیماً در تماس با سیال نیست.
کربن استیل
استنلس استیل
فولاد آلیاژی
Stub End
بخش اصلی در تماس با سیال است و باید مطابق شرایط محیطی انتخاب شود.
استنلس استیل (304، 316)
کربن استیل
آلیاژهای مقاوم به خوردگی
گریدهای پرکاربرد فلنج لپ جوینت
ASTM A105
برای فلنج حلقهای در کاربردهای عمومی.
ASTM A182 F304 / F316
برای محیطهای خورنده و صنایع حساس.
ASTM A350 LF2
برای دماهای پایین.
ASTM A403
برای Stub Endهای استنلس استیل.
ASTM A234 WPB
برای قطعات کربن استیل در سیستمهای صنعتی.
کلاسهای فشاری فلنج لپ جوینت
Class 150
برای فشارهای پایین.
Class 300
کاربرد گسترده در صنایع عمومی.
Class 600
برای شرایط نیمهسنگین.
Class 900
برای فشارهای بالا در کاربردهای خاص.
Class 1500
برای شرایط صنعتی بسیار سنگین.
استانداردهای فلنج لپ جوینت
ASME B16.5
اصلیترین استاندارد فلنجهای صنعتی.
ASME B16.9
برای اتصالات جوشی مورد استفاده در Stub End.
MSS SP-43
برای اتصالات استنلس استیل سبک.
API 6A
برای کاربردهای نفت و گاز فشار بالا.
DIN / EN 1092-1
استانداردهای اروپایی فلنجها.
کاربردهای فلنج لپ جوینت
صنایع نفت و گاز
در خطوط انتقال و سیستمهای فرآیندی با نیاز به مونتاژ سریع استفاده میشود.
صنایع پتروشیمی
برای اتصال تجهیزات و خطوط فرعی کاربرد دارد.
نیروگاهها
در سیستمهای آب، بخار و خطوط کمفشار استفاده میشود.
صنایع شیمیایی
برای سیالات غیرخورنده یا نیمهخورنده مناسب است.
صنایع دریایی
به دلیل مقاومت مناسب در برابر خوردگی، کاربرد گسترده دارد.
سیستمهای تعمیراتی
برای خطوطی که نیاز به باز و بسته شدن مکرر دارند بسیار مناسب است.
تفاوت فلنج لپ جوینت با فلنج گلودار
فلنج گلودار مستقیماً به لوله جوش میشود و استحکام بسیار بالایی دارد، اما فلنج لپ جوینت از دو بخش جدا تشکیل شده و انعطافپذیری بیشتری در نصب دارد.
از نظر استحکام، فلنج گلودار برتر است اما از نظر نصب و تنظیم، فلنج لپ جوینت مزیت بیشتری دارد.
تفاوت فلنج لپ جوینت با فلنج اسلیپون
در فلنج اسلیپون، لوله داخل فلنج قرار گرفته و جوشکاری انجام میشود، اما در فلنج لپ جوینت، فلنج به Stub End متصل است و خود فلنج جوش نمیشود.
فلنج لپ جوینت برای مواقعی که نیاز به تنظیم دقیق پیچها وجود دارد مناسبتر است.
بازرسی و کنترل کیفیت فلنج لپ جوینت
برای اطمینان از عملکرد صحیح، این فلنجها تحت تستهای مختلف قرار میگیرند:
بازرسی ابعادی
تست هیدرواستاتیک
تست اولتراسونیک
تست ذرات مغناطیسی
تست نفوذ مایع
آنالیز شیمیایی
بررسی سطح آببندی
کنترل کیفیت Stub End
این تستها مطابق استانداردهای بینالمللی انجام میشوند.
عوامل مؤثر بر قیمت فلنج لپ جوینت
قیمت این محصول تحت تأثیر عوامل مختلفی قرار دارد:
جنس فلنج و Stub End
سایز و ضخامت
کلاس فشاری
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت مواد اولیه
نرخ ارز
هزینه حمل و نقل
استفاده از استنلس استیل یا آلیاژهای خاص باعث افزایش قیمت میشود.
نکات مهم در خرید فلنج لپ جوینت
در هنگام خرید باید موارد زیر بررسی شود:
انتخاب صحیح جنس Stub End
بررسی فشار و دمای کاری
استاندارد تولید
کلاس فشاری مناسب
سازگاری با لوله و گسکت
کیفیت سطح آببندی
انتخاب صحیح این موارد تأثیر مستقیم بر عملکرد و ایمنی سیستم دارد.
جمعبندی
فلنج لپ جوینت یکی از انواع کاربردی و انعطافپذیر فلنجها در صنایع مختلف است که به دلیل ساختار دو تکه، امکان نصب آسان و تنظیم دقیق در سیستمهای پایپینگ را فراهم میکند. این فلنج در صنایع نفت، گاز، پتروشیمی، دریایی و تأسیسات صنعتی کاربرد گستردهای دارد.
اگرچه استحکام آن نسبت به فلنج گلودار کمتر است، اما مزیت اصلی آن در سهولت نصب، کاهش هزینه مونتاژ و انعطافپذیری بالا در پروژههای پیچیده است. انتخاب صحیح جنس، Stub End و کلاس فشاری نقش مهمی در عملکرد و طول عمر این نوع فلنج دارد.
- دسته محصول : فلنچ
- جنس محصول : کربن استیل ، استنلیس استیل
- موجود می باشد.
- ضمانت محصول
