شیرآلات فشارشکن
شیرآلات فشارشکن (Pressure Reducing Valve)؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
شیرآلات فشارشکن یا Pressure Reducing Valves (PRV) از مهمترین تجهیزات کنترلی در سیستمهای انتقال سیالات هستند که وظیفه اصلی آنها کاهش فشار بالای ورودی به یک فشار پایینتر و پایدار در خروجی است. این شیرها بهصورت خودکار عمل کرده و بدون نیاز به اپراتور، فشار سیال را در محدوده تنظیمشده ثابت نگه میدارند.
در بسیاری از شبکههای آبرسانی، تأسیسات صنعتی، خطوط بخار، سیستمهای هوای فشرده و فرآیندهای نفت و گاز، فشار ورودی از حد مجاز تجهیزات پاییندست بیشتر است. در چنین شرایطی استفاده از شیر فشارشکن ضروری است تا از آسیب به لولهها، تجهیزات و مصرفکنندهها جلوگیری شود.
شیر فشارشکن چیست؟
شیر فشارشکن یا Pressure Reducing Valve نوعی شیر خودکار است که فشار بالای سیال ورودی را دریافت کرده و آن را به فشار پایینتر و ثابت در خروجی تبدیل میکند. این شیر بر اساس تعادل بین نیروی فنر تنظیمی و فشار خروجی عمل میکند.
زمانی که فشار خروجی افزایش یابد، شیر بهطور خودکار بستهتر میشود و جریان را محدود میکند. در صورت کاهش فشار، شیر بازتر شده و اجازه عبور سیال بیشتری را میدهد تا فشار به مقدار تنظیمشده بازگردد.
این عملکرد پیوسته باعث میشود فشار خروجی همواره در محدوده مطلوب باقی بماند.
ساختار شیر فشارشکن
شیر فشارشکن از اجزای مختلفی تشکیل شده است که هرکدام نقش مهمی در کنترل فشار دارند:
بدنه (Body)
دیافراگم یا پیستون (Diaphragm / Piston)
فنر تنظیم فشار (Spring)
پیچ تنظیم (Adjusting Screw)
نشیمنگاه (Seat)
دیسک یا پلاگ (Disc / Plug)
مسیر حسگر فشار (Sensing Line)
بونت (Bonnet)
طراحی دقیق این اجزا باعث عملکرد پایدار و دقیق شیر در شرایط مختلف میشود.
نحوه عملکرد شیر فشارشکن
عملکرد شیر فشارشکن بر اساس تعادل نیروها انجام میشود:
در حالت پایدار:
فشار خروجی برابر با مقدار تنظیمشده است و شیر در حالت تعادل قرار دارد.
در حالت افزایش فشار خروجی:
فشار بیشتر از مقدار تنظیمی میشود و دیافراگم یا پیستون باعث بسته شدن بیشتر شیر میشود تا جریان کاهش یابد.
در حالت کاهش فشار خروجی:
شیر بازتر شده و جریان بیشتری عبور میکند تا فشار به مقدار تنظیمی بازگردد.
این فرآیند بهصورت کاملاً خودکار و مداوم انجام میشود.
مزایای شیر فشارشکن
کنترل دقیق فشار خروجی
مهمترین مزیت این شیر، تثبیت فشار در محدوده مشخص است.
افزایش عمر تجهیزات
با جلوگیری از فشار بیش از حد، از آسیب به تجهیزات پاییندست جلوگیری میکند.
کاهش مصرف انرژی
در سیستمهای سیال باعث بهینهسازی مصرف انرژی میشود.
عملکرد خودکار
بدون نیاز به اپراتور یا سیستم کنترلی عمل میکند.
افزایش ایمنی سیستم
از ترکیدگی لولهها و آسیب تجهیزات جلوگیری میکند.
نصب و نگهداری آسان
طراحی ساده و قابل سرویس دارد.
معایب شیر فشارشکن
حساسیت به آلودگی سیال
وجود ذرات جامد میتواند عملکرد شیر را مختل کند.
نیاز به تنظیم دقیق
تنظیم نادرست میتواند باعث نوسان فشار شود.
افت فشار نسبی
در برخی کاربردها افت انرژی در سیستم ایجاد میشود.
نیاز به نگهداری دورهای
برای عملکرد دقیق باید بهصورت دورهای سرویس شود.
انواع شیر فشارشکن
شیر فشارشکن مستقیم (Direct Acting PRV)
سادهترین نوع شیر فشارشکن است که مستقیماً با فنر کار میکند.
مزایا:
طراحی ساده
قیمت مناسب
واکنش سریع
کاربرد:
سیستمهای آب شهری
تأسیسات ساختمانی
شیر فشارشکن پایلوتدار (Pilot Operated PRV)
از یک شیر کمکی (Pilot) برای کنترل دقیقتر استفاده میکند.
مزایا:
دقت بالا
پایداری بهتر فشار
مناسب برای دبی بالا
کاربرد:
صنایع نفت و گاز
خطوط صنعتی بزرگ
شیر فشارشکن دیافراگمی
از دیافراگم انعطافپذیر برای کنترل فشار استفاده میکند.
مزایا:
حساسیت بالا
عملکرد دقیق
کاربرد:
سیستمهای آب
صنایع عمومی
شیر فشارشکن پیستونی
از پیستون برای کنترل فشار استفاده میشود.
مزایا:
مقاومت بالا
مناسب فشارهای بالا
کاربرد:
صنایع سنگین
خطوط بخار و گاز
انواع شیر فشارشکن بر اساس سیال
شیر فشارشکن آب
برای شبکههای آب شهری و صنعتی استفاده میشود.
شیر فشارشکن بخار
برای کنترل فشار بخار در دیگها و خطوط حرارتی.
شیر فشارشکن گاز
در سیستمهای انتقال و توزیع گاز کاربرد دارد.
شیر فشارشکن هوا
در سیستمهای هوای فشرده و کمپرسورها استفاده میشود.
انواع شیر فشارشکن بر اساس نوع اتصال

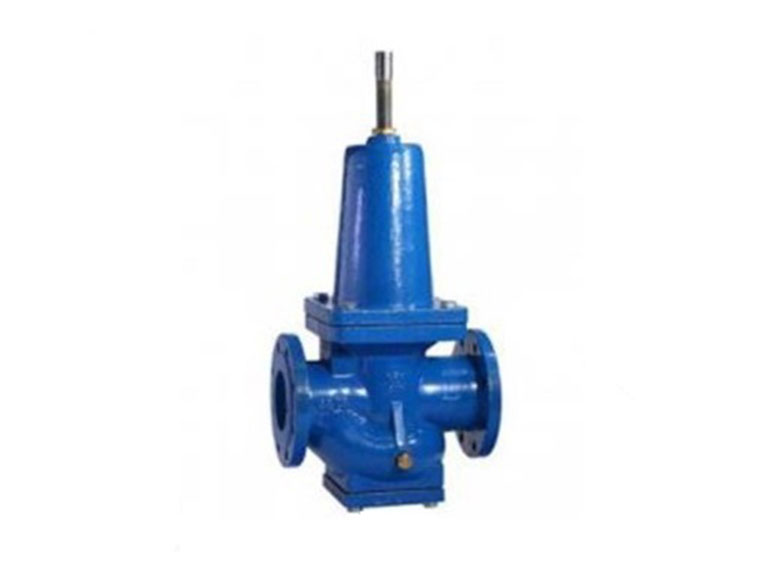

فلنجی
در صنایع سنگین و فشار بالا استفاده میشود.

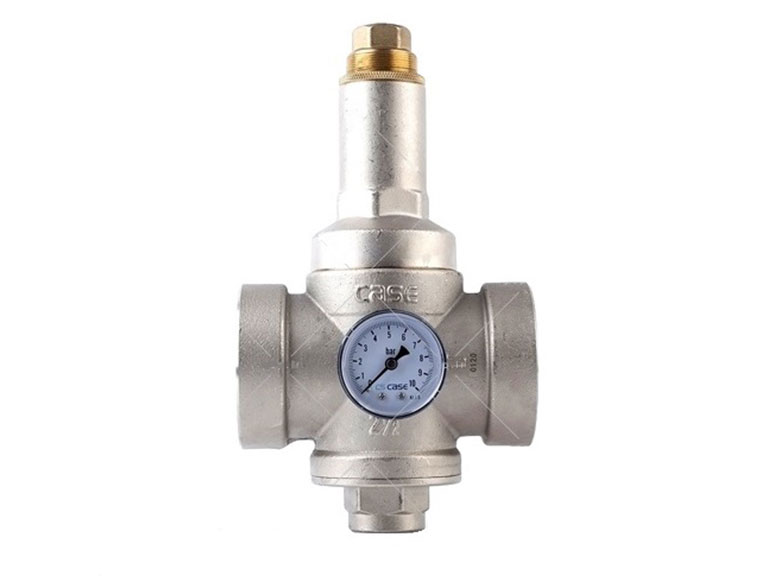

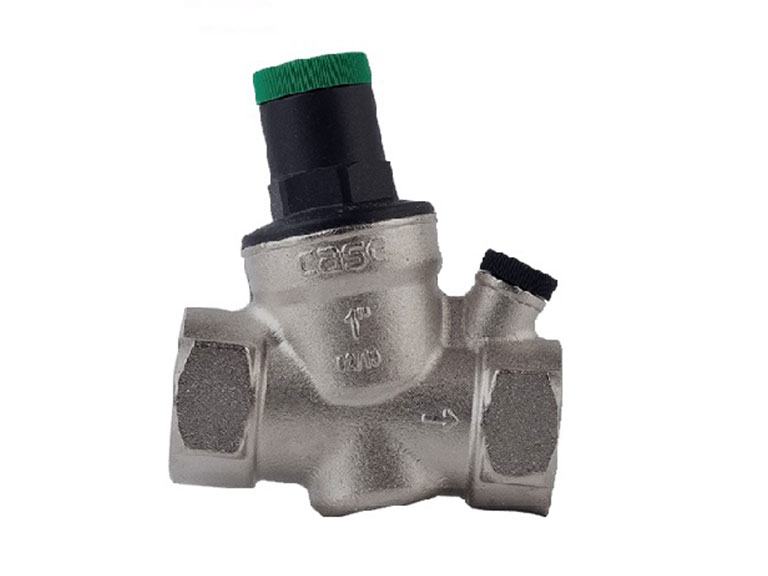

رزوهای
برای سایزهای کوچک و تأسیسات ساختمانی.
جوشی
برای خطوط حساس و فشار بالا.
مواد اولیه شیر فشارشکن
چدن داکتیل
برای سیستمهای آب و تأسیسات.
کربن استیل
برای صنایع نفت و گاز.
استنلس استیل
برای محیطهای خورنده و صنایع غذایی.
برنز و برنج
برای کاربردهای سبک و تأسیساتی.
فولاد آلیاژی
برای فشار و دمای بالا.
آلیاژهای خاص
مانند مونل و اینکونل برای شرایط ویژه.
گریدهای پرکاربرد شیر فشارشکن
ASTM A216 WCB
رایجترین گرید کربن استیل.
ASTM A351 CF8 / CF8M
برای استنلس استیل 304 و 316.
ASTM A105
برای قطعات فورج شده.
ASTM A395
چدن داکتیل مقاوم.
ASTM A217 WC6 / WC9
برای دماهای بالا.
کلاسهای فشاری شیر فشارشکن
شیرهای فشارشکن در کلاسهای مختلف طراحی میشوند:
PN10
PN16
PN25
PN40
Class 150
Class 300
Class 600
Class 900
Class 1500
انتخاب کلاس به فشار طراحی سیستم بستگی دارد.
استانداردهای شیر فشارشکن
ASME B16.34
استاندارد طراحی شیرآلات صنعتی.
API 526
برای تجهیزات فشار بالا.
ISO 4126
استاندارد بینالمللی سیستمهای فشار.
EN 1567
استاندارد شیرهای فشارشکن آب.
MSS SP-99
برای شیرهای کنترلی و فشارشکن.
کاربردهای شیر فشارشکن
شبکههای آب شهری
برای کنترل فشار و جلوگیری از ترکیدگی لولهها.
صنایع نفت و گاز
برای تنظیم فشار خطوط انتقال.
پتروشیمی
در واحدهای فرآیندی برای کنترل فشار سیالات.
نیروگاهها
در سیستمهای بخار و آب تغذیه.
سیستمهای هوای فشرده
برای کنترل فشار کمپرسورها.
صنایع غذایی و دارویی
برای کنترل فشار در خطوط بهداشتی.
ساختمانها
در سیستمهای تأسیسات و آبرسانی.
تفاوت شیر فشارشکن با شیر اطمینان
شیر فشارشکن فشار را در حالت پایدار تنظیم میکند، اما شیر اطمینان فقط در شرایط اضطراری فشار اضافی را تخلیه میکند.
تفاوت شیر فشارشکن با شیر کنترل
شیر کنترل برای مدیریت فرآیند جریان استفاده میشود، اما شیر فشارشکن فقط برای تنظیم فشار طراحی شده است.
بازرسی و کنترل کیفیت شیر فشارشکن
برای اطمینان از عملکرد صحیح، تستهای مختلفی انجام میشود:
تست فشار ورودی و خروجی
تست عملکرد تنظیم فشار
تست نشتی
تست هیدرواستاتیک
بازرسی ابعادی
آنالیز مواد
تست دیافراگم و فنر
آزمون عملکرد بلندمدت
عوامل مؤثر بر قیمت شیر فشارشکن
قیمت این شیر به عوامل مختلفی بستگی دارد:
سایز
فشار کاری
نوع طراحی (مستقیم یا پایلوتدار)
جنس بدنه
نوع سیال
برند سازنده
استاندارد ساخت
کشور تولیدکننده
مدلهای پایلوتدار و استنلس استیل معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب شیر فشارشکن
برای انتخاب صحیح باید موارد زیر بررسی شوند:
فشار ورودی و خروجی مورد نیاز
نوع سیال
دبی جریان
دمای کاری
سایز خط لوله
جنس بدنه
شرایط محیطی
استانداردهای مورد نیاز
انتخاب صحیح باعث افزایش راندمان و جلوگیری از آسیب به سیستم میشود.
جمعبندی
شیرآلات فشارشکن (Pressure Reducing Valve) از تجهیزات کلیدی در سیستمهای انتقال سیالات هستند که وظیفه اصلی آنها کاهش و تثبیت فشار خروجی در محدوده ایمن است. این شیرها بهصورت خودکار عمل کرده و در انواع مستقیم، پایلوتدار، دیافراگمی و پیستونی تولید میشوند.
استفاده از شیر فشارشکن در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهی و تأسیسات ساختمانی نقش مهمی در افزایش ایمنی، کاهش استهلاک تجهیزات و بهینهسازی عملکرد سیستم دارد. انتخاب صحیح نوع شیر، فشار تنظیمی و جنس بدنه تأثیر مستقیم بر کارایی و طول عمر سیستم خواهد داشت.
