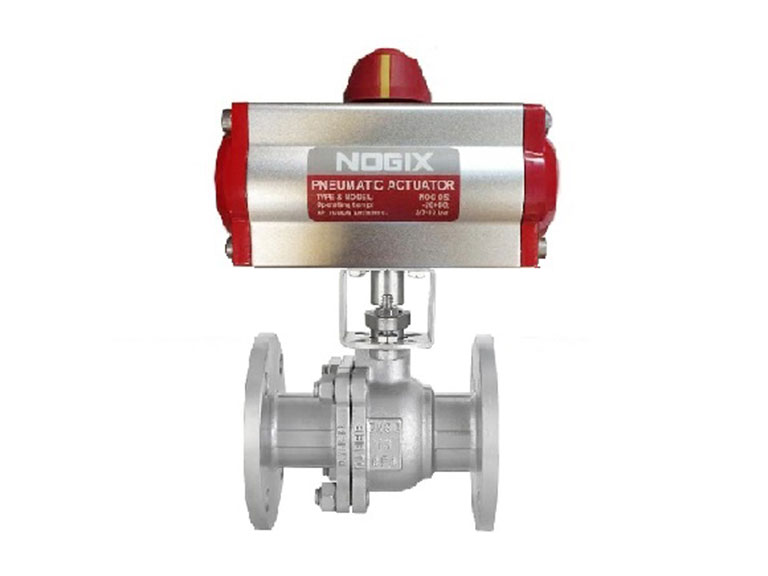

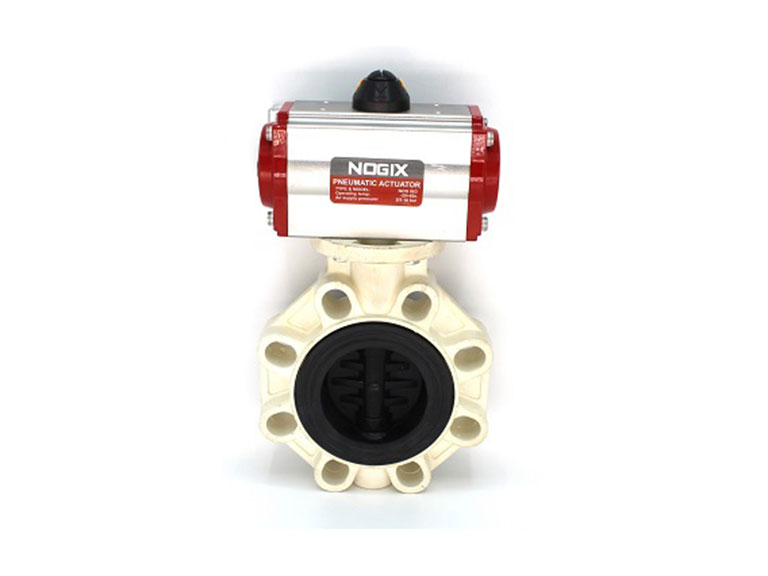

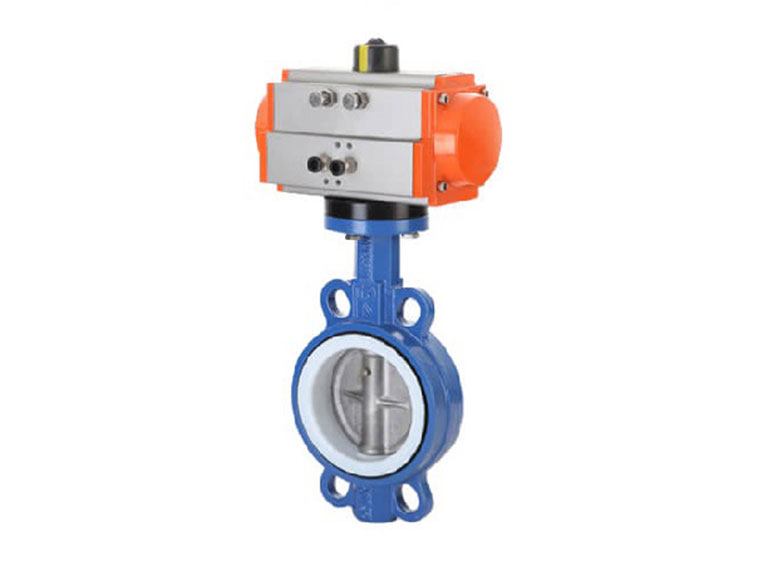

شیرآلات پنوماتیک
شیرآلات پنوماتیک؛ راهنمای جامع انواع، عملکرد، کاربردها و مشخصات فنی در صنایع مختلف
شیرآلات پنوماتیک از مهمترین اجزای سیستمهای کنترل اتوماسیون صنعتی هستند که با استفاده از هوای فشرده (Compressed Air) وظیفه کنترل، هدایت و تنظیم جریان سیالات را بر عهده دارند. این شیرها نقش کلیدی در سیستمهای ابزار دقیق، خطوط تولید، ماشینآلات صنعتی، صنایع نفت و گاز، پتروشیمی، خودروسازی، صنایع غذایی و دارویی ایفا میکنند.
سیستمهای پنوماتیکی به دلیل سرعت بالا، ایمنی مناسب، هزینه نگهداری پایین و عملکرد تمیز، در بسیاری از فرآیندهای صنعتی جایگزین سیستمهای مکانیکی و هیدرولیکی شدهاند. شیرآلات پنوماتیک بهعنوان مغز کنترل این سیستمها عمل کرده و امکان مدیریت دقیق جریان هوا یا سایر سیالات سازگار را فراهم میکنند.
شیر پنوماتیک چیست؟
شیر پنوماتیک (Pneumatic Valve) نوعی شیر کنترلی است که با استفاده از نیروی هوای فشرده عمل کرده و برای کنترل مسیر، فشار یا دبی جریان در سیستمهای صنعتی مورد استفاده قرار میگیرد. این شیرها معمولاً در کنار اکچویتورهای پنوماتیکی نصب شده و نقش تبدیل سیگنال هوای فشرده به حرکت مکانیکی را دارند.
در واقع شیر پنوماتیک یک واسط بین سیستم کنترل (PLC یا کنترلر) و تجهیزات مکانیکی است و باعث میشود فرآیندهای صنعتی بهصورت خودکار و دقیق انجام شوند.
ساختار شیرآلات پنوماتیک
شیرهای پنوماتیک بسته به نوع کاربرد دارای طراحیهای مختلفی هستند، اما اجزای اصلی آنها معمولاً شامل موارد زیر است:
بدنه (Body)
اسپول یا قرقره (Spool)
پورتهای ورودی و خروجی
فنر برگشت (Return Spring)
اکچویتور پنوماتیکی
اورینگها و آببندها (Seals)
مسیرهای داخلی جریان هوا
دقت در طراحی این اجزا تأثیر مستقیم بر سرعت و عملکرد شیر دارد.
نحوه عملکرد شیر پنوماتیک
عملکرد شیر پنوماتیک بر اساس تغییر وضعیت مسیر جریان هوا توسط اسپول یا دیافراگم داخلی انجام میشود.
در حالت فعال:
هوای فشرده وارد اکچویتور شده و باعث حرکت اسپول یا دیافراگم میشود. این حرکت مسیرهای داخلی را باز یا بسته میکند.
در حالت غیر فعال:
فنر برگشت یا فشار معکوس، شیر را به حالت اولیه بازمیگرداند.
این فرآیند باعث کنترل دقیق جهت، فشار یا دبی هوا در سیستم میشود.
مزایای شیرآلات پنوماتیک
سرعت عملکرد بالا
شیرهای پنوماتیک در زمان بسیار کوتاه واکنش نشان میدهند.
ایمنی بالا
استفاده از هوا به جای روغن یا برق، خطرات را کاهش میدهد.
هزینه نگهداری پایین
ساختار ساده باعث کاهش هزینه تعمیرات میشود.
مناسب برای محیطهای خطرناک
در محیطهای قابل اشتعال بسیار کاربردی هستند.
طول عمر بالا
به دلیل اصطکاک کم و طراحی ساده، دوام بالایی دارند.
عملکرد تمیز
عدم استفاده از روغن در بسیاری از سیستمها باعث تمیزی بیشتر میشود.
معایب شیرآلات پنوماتیک
نیاز به کمپرسور هوا
بدون سیستم هوای فشرده قابل استفاده نیستند.
افت فشار در سیستم
در برخی موارد باعث کاهش راندمان انرژی میشوند.
محدودیت در نیرو
در مقایسه با سیستمهای هیدرولیک نیروی کمتری تولید میکنند.
حساسیت به رطوبت و آلودگی هوا
کیفیت هوا تأثیر مستقیم بر عملکرد دارد.
انواع شیرآلات پنوماتیک
شیرهای جهتدهنده (Directional Control Valves)
برای کنترل مسیر جریان هوا استفاده میشوند.
انواع:
2/2 راهه
3/2 راهه
5/2 راهه
5/3 راهه
کاربرد:
کنترل سیلندرها
سیستمهای اتوماسیون
شیرهای کنترل فشار (Pressure Control Valves)
برای تنظیم و کنترل فشار هوا استفاده میشوند.
انواع:
رگولاتور فشار
شیر اطمینان پنوماتیک
شیر کاهش فشار
شیرهای کنترل جریان (Flow Control Valves)
برای تنظیم سرعت حرکت سیلندرها استفاده میشوند.
مزایا:
کنترل دقیق سرعت
جلوگیری از ضربه
شیرهای یکطرفه پنوماتیک
اجازه عبور هوا را فقط در یک جهت میدهند.
کاربرد:
جلوگیری از برگشت جریان
حفاظت از سیستم
شیرهای منطقی (Logic Valves)
برای کنترلهای منطقی در سیستمهای اتوماسیون استفاده میشوند.
انواع شیرهای پنوماتیک بر اساس عملگر
دستی (Manual)
با اهرم یا دکمه کنترل میشود.
مکانیکی (Mechanical)
با تماس فیزیکی فعال میشود.
برقی-پنوماتیکی (Solenoid Valve)
با سیگنال الکتریکی فعال میشود.
پایلوتدار (Pilot Operated)
با فشار هوای کم کنترل و با هوای اصلی فعال میشود.
شیرهای سلونوئیدی پنوماتیک
یکی از مهمترین انواع شیرهای پنوماتیک هستند که با برق و میدان مغناطیسی کار میکنند.
مزایا:
واکنش سریع
قابلیت اتصال به PLC
دقت بالا
کاربرد:
خطوط تولید
ماشینآلات صنعتی
سیستمهای اتوماسیون
مواد اولیه شیرآلات پنوماتیک
آلومینیوم
سبک و مقاوم، پرکاربرد در سیستمهای عمومی.
برنج
مناسب برای فشارهای متوسط و کاربردهای صنعتی.
استنلس استیل
برای محیطهای خورنده و صنایع غذایی.
پلاستیکهای مهندسی (PA, POM)
برای کاربردهای سبک و کمفشار.
گریدهای پرکاربرد شیرآلات پنوماتیک
ASTM A216 WCB
برای بدنههای کربن استیل.
ASTM A351 CF8 / CF8M
برای استنلس استیل 304 و 316.
برنج صنعتی (Brass CW617N)
برای سیستمهای عمومی.
آلومینیوم آلیاژی
برای بدنههای سبک و مقاوم.
استانداردهای شیرآلات پنوماتیک
ISO 1219
استاندارد نمادگذاری سیستمهای پنوماتیک.
ISO 5599
استاندارد شیرهای جهتدهنده.
VDI/VDE 3845
استاندارد اتصال اکچویتورها.
ASME B16.34
برای طراحی شیرآلات صنعتی.
کاربردهای شیرآلات پنوماتیک
صنایع خودروسازی
در خطوط مونتاژ و رباتیک صنعتی.
صنایع نفت و گاز
در سیستمهای کنترل و ابزار دقیق.
پتروشیمی
برای کنترل فرآیندهای اتوماسیون.
صنایع غذایی
در خطوط بستهبندی و تولید.
صنایع دارویی
برای کنترل دقیق فرآیندهای استریل.
ماشینآلات صنعتی
در سیلندرها و سیستمهای حرکتی.
سیستمهای بستهبندی
برای کنترل اتوماتیک حرکتها.
تفاوت شیر پنوماتیک با شیر هیدرولیک
شیر پنوماتیک از هوا استفاده میکند و سرعت بالاتری دارد، اما نیروی کمتری تولید میکند. شیر هیدرولیک از روغن استفاده کرده و قدرت بیشتری دارد اما کندتر و سنگینتر است.
تفاوت شیر پنوماتیک با شیر برقی
شیر پنوماتیک با هوای فشرده عمل میکند، اما شیر برقی مستقیماً با برق کنترل میشود. در بسیاری از سیستمها این دو مکمل یکدیگر هستند.
بازرسی و کنترل کیفیت شیرآلات پنوماتیک
برای اطمینان از عملکرد صحیح، تستهای مختلف انجام میشود:
تست نشتی هوا
تست عملکرد اسپول
تست فشار کاری
تست دوام سیکلی
بازرسی ابعادی
تست سرعت پاسخ
آنالیز مواد
آزمون عملکرد در دماهای مختلف
عوامل مؤثر بر قیمت شیرآلات پنوماتیک
قیمت این شیرها به عوامل زیر بستگی دارد:
نوع شیر (جهتدهنده، فشار، جریان)
جنس بدنه
سایز
نوع اکچویتور
برند سازنده
استاندارد ساخت
کشور تولیدکننده
سطح اتوماسیون
مدلهای استنلس استیل و سلونوئیدی معمولاً قیمت بالاتری دارند.
نکات مهم در انتخاب شیر پنوماتیک
برای انتخاب صحیح باید موارد زیر بررسی شوند:
فشار هوای کاری
دبی مورد نیاز
نوع سیال (هوا یا گاز)
شرایط محیطی
نوع کنترل (دستی یا اتوماتیک)
سرعت عملکرد
استاندارد مورد نیاز
انتخاب درست باعث افزایش بهرهوری و کاهش خرابی سیستم میشود.
جمعبندی
شیرآلات پنوماتیک از اجزای کلیدی سیستمهای اتوماسیون صنعتی هستند که با استفاده از هوای فشرده وظیفه کنترل مسیر، فشار و دبی جریان را بر عهده دارند. این شیرها در انواع جهتدهنده، فشار، جریان و سلونوئیدی تولید میشوند و در صنایع مختلف از جمله خودروسازی، نفت و گاز، پتروشیمی، غذایی و دارویی کاربرد گسترده دارند.
سرعت بالا، ایمنی مناسب، هزینه نگهداری پایین و قابلیت اتوماسیون از مهمترین مزایای شیرهای پنوماتیک هستند. انتخاب صحیح نوع شیر، جنس بدنه و استاندارد ساخت نقش مهمی در عملکرد دقیق و افزایش عمر سیستمهای صنعتی دارد.
- دسته محصول : شیرآلات
- موجود می باشد.
- ضمانت محصول
