فلنج رزوه‌ای؛ معرفی کامل، انواع، مشخصات فنی، کاربردها و مزایای Threaded Flange

فلنج رزوه‌ای یکی از انواع مهم و پرکاربرد فلنج‌ها در سیستم‌های پایپینگ صنعتی است که به دلیل عدم نیاز به جوشکاری، در بسیاری از پروژه‌ها به‌ویژه در سایزهای کوچک و شرایطی که امکان جوشکاری وجود ندارد، مورد استفاده قرار می‌گیرد. این فلنج که با نام Threaded Flange شناخته می‌شود، با استفاده از رزوه داخلی به لوله متصل شده و سپس با پیچ و مهره به فلنج مقابل یا تجهیزات دیگر کوپل می‌شود.

در صنایع نفت، گاز، پتروشیمی، نیروگاهی، تأسیسات صنعتی، سیستم‌های آتش‌نشانی و خطوط کم‌فشار، فلنج رزوه‌ای به عنوان یک گزینه سریع، اقتصادی و قابل تعمیر شناخته می‌شود. ویژگی اصلی این فلنج، حذف عملیات جوشکاری و در نتیجه کاهش ریسک‌های ناشی از حرارت در فرآیند نصب است.

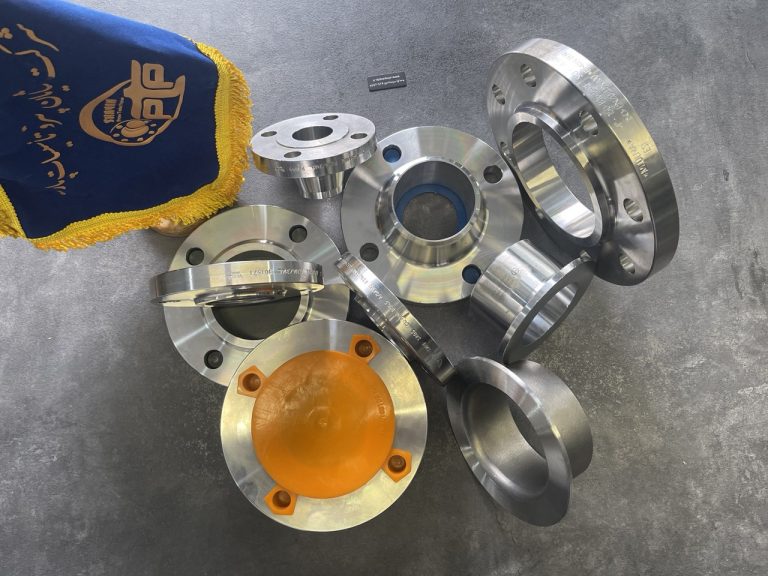

فلنج رزوه‌ای چیست؟

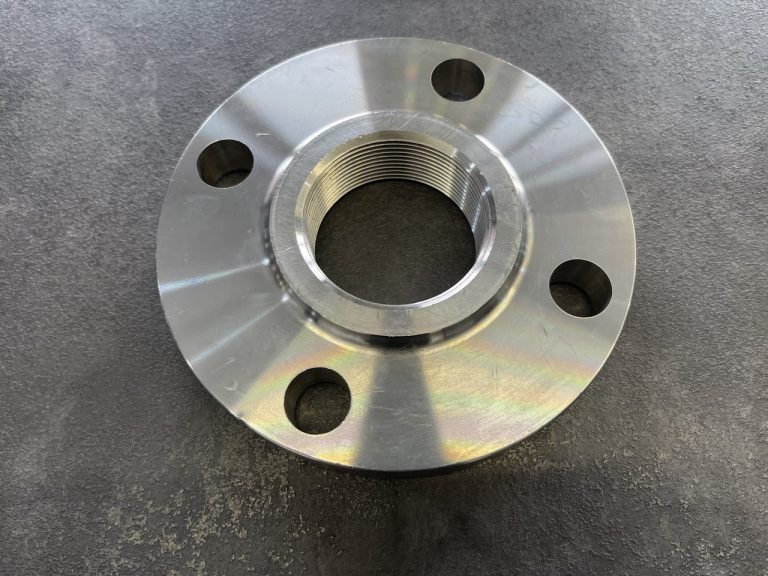

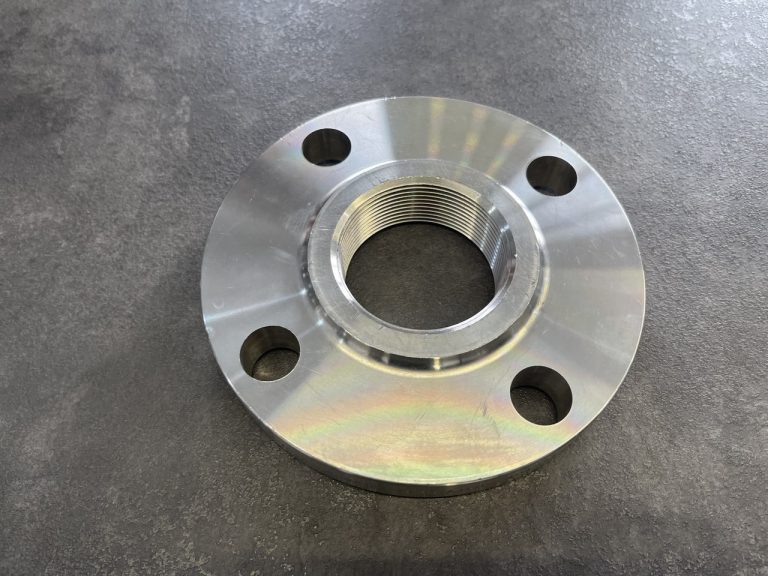

فلنج رزوه‌ای نوعی فلنج است که در مرکز آن رزوه داخلی (Internal Thread) تعبیه شده و لوله نیز دارای رزوه خارجی است. این دو قطعه بدون نیاز به جوشکاری به یکدیگر متصل می‌شوند. پس از اتصال لوله به فلنج، فلنج از طریق پیچ و مهره به فلنج مقابل یا تجهیز دیگر بسته شده و با استفاده از گسکت، آب‌بندی کامل ایجاد می‌شود.

این نوع اتصال بیشتر در سیستم‌های کم‌فشار و سایزهای کوچک استفاده می‌شود، زیرا در سایزهای بزرگ، کنترل نشتی و تحمل تنش‌ها دشوارتر می‌شود.

ساختار فلنج رزوه‌ای

فلنج رزوه‌ای از بخش‌های اصلی زیر تشکیل شده است:

• بدنه فلنج

• رزوه داخلی مرکزی

• سطح آب‌بندی (Face)

• سوراخ‌های پیچ و مهره

• لبه‌های اتصال

• محل قرارگیری گسکت

طراحی این فلنج به گونه‌ای است که لوله به راحتی داخل رزوه پیچ شده و اتصال مکانیکی بدون جوشکاری ایجاد می‌شود.

نحوه عملکرد فلنج رزوه‌ای

عملکرد فلنج رزوه‌ای بر اساس اتصال مکانیکی رزوه‌ای است. ابتدا لوله دارای رزوه خارجی به داخل فلنج پیچ می‌شود تا اتصال کامل و محکم ایجاد گردد. سپس فلنج از طریق پیچ و مهره به فلنج مقابل متصل می‌شود.

در مرحله بعد، گسکت بین دو سطح قرار گرفته و با سفت شدن پیچ‌ها، آب‌بندی کامل ایجاد می‌شود. این فرآیند باعث می‌شود سیستم بدون نیاز به عملیات جوشکاری راه‌اندازی شود.

مزایای فلنج رزوه‌ای

عدم نیاز به جوشکاری

مهم‌ترین مزیت این فلنج حذف کامل عملیات جوشکاری است که باعث کاهش هزینه و زمان نصب می‌شود.

مناسب برای محیط‌های حساس

در محیط‌هایی که خطر آتش‌سوزی یا انفجار وجود دارد، استفاده از جوشکاری محدود است و این فلنج گزینه مناسبی محسوب می‌شود.

نصب سریع و آسان

فرآیند نصب بسیار ساده بوده و نیاز به تجهیزات پیچیده ندارد.

قابلیت باز و بسته شدن

در صورت نیاز، فلنج به راحتی باز و دوباره نصب می‌شود.

کاهش هزینه‌های اجرایی

به دلیل حذف جوشکاری و کاهش نیروی متخصص، هزینه نصب کاهش می‌یابد.

معایب فلنج رزوه‌ای

محدودیت سایز

معمولاً برای سایزهای کوچک (تا 2 یا 4 اینچ) استفاده می‌شود.

عدم مناسب بودن برای فشار بالا

در فشارهای بالا احتمال نشتی افزایش می‌یابد.

ضعف در برابر ارتعاش

در سیستم‌هایی با لرزش زیاد ممکن است اتصال شل شود.

محدودیت در سیالات خاص

برای برخی سیالات خورنده یا دمای بالا مناسب نیست.

انواع فلنج رزوه‌ای

فلنج رزوه‌ای تخت (Flat Face)

دارای سطح صاف بوده و در سیستم‌های کم‌فشار استفاده می‌شود.

فلنج رزوه‌ای برجسته (Raised Face)

دارای سطح برجسته برای افزایش کیفیت آب‌بندی است.

فلنج رزوه‌ای رینگ تایپ (RTJ)

برای فشارهای بالاتر طراحی شده و از رینگ فلزی برای آب‌بندی استفاده می‌کند.

فلنج رزوه‌ای سبک

برای کاربردهای عمومی و خطوط کم‌فشار مورد استفاده قرار می‌گیرد.

مواد اولیه فلنج رزوه‌ای

کربن استیل

رایج‌ترین نوع فلنج رزوه‌ای در صنایع عمومی و نفت و گاز.

استنلس استیل

مناسب برای محیط‌های خورنده، صنایع غذایی و شیمیایی.

فولاد آلیاژی

برای شرایط دمایی و فشاری بالاتر استفاده می‌شود.

برنجی و آلیاژهای خاص

در سیستم‌های خاص مانند ابزار دقیق و تأسیسات سبک کاربرد دارد.

گریدهای پرکاربرد فلنج رزوه‌ای

ASTM A105

پرکاربردترین گرید کربن استیل در فلنج‌های صنعتی.

ASTM A350 LF2

مناسب برای دماهای پایین و شرایط سرد.

ASTM A182 F304

استنلس استیل پرکاربرد برای محیط‌های عمومی و غذایی.

ASTM A182 F316

مقاومت بالا در برابر خوردگی و مواد شیمیایی.

ASTM A182 F11 / F22

مناسب برای شرایط دمای بالا در نیروگاه‌ها.

کلاس‌های فشاری فلنج رزوه‌ای

Class 150

رایج‌ترین کلاس برای فشارهای پایین.

Class 300

برای کاربردهای عمومی صنعتی.

Class 600

برای فشارهای متوسط و شرایط سخت‌تر.

Class 900

برای کاربردهای خاص صنعتی.

Class 1500

برای فشارهای بالا در سیستم‌های محدود.

استانداردهای فلنج رزوه‌ای

ASME B16.5

اصلی‌ترین استاندارد فلنج‌های صنعتی تا سایز 24 اینچ.

ASME B1.20.1

استاندارد مربوط به رزوه‌های NPT.

API 6A

برای تجهیزات فشار بالا در صنایع نفت و گاز.

DIN / EN 1092-1

استانداردهای اروپایی فلنج‌ها.

MSS SP-44

برای خطوط انتقال صنعتی.

کاربردهای فلنج رزوه‌ای

صنایع نفت و گاز

در خطوط کم‌فشار و تجهیزات جانبی استفاده می‌شود.

صنایع پتروشیمی

برای سیستم‌های فرعی و خطوط ابزار دقیق کاربرد دارد.

سیستم‌های آتش‌نشانی

به دلیل عدم نیاز به جوشکاری، بسیار پرکاربرد است.

تأسیسات ساختمانی

در لوله‌کشی آب، گاز و سیستم‌های مکانیکی استفاده می‌شود.

صنایع شیمیایی سبک

برای سیالات غیرخورنده یا کم‌خطر کاربرد دارد.

سیستم‌های ابزار دقیق

برای اتصال تجهیزات اندازه‌گیری و کنترل استفاده می‌شود.

صنایع دریایی سبک

در برخی سیستم‌های کم‌فشار کاربرد دارد.

تفاوت فلنج رزوه‌ای با فلنج گلودار

فلنج گلودار نیاز به جوشکاری دارد و برای فشارهای بالا مناسب است، اما فلنج رزوه‌ای بدون جوشکاری نصب می‌شود و بیشتر برای فشارهای پایین و سایزهای کوچک استفاده می‌شود.

از نظر استحکام، فلنج گلودار بسیار قوی‌تر است، اما فلنج رزوه‌ای نصب سریع‌تر و ساده‌تری دارد.

تفاوت فلنج رزوه‌ای با فلنج اسلیپون

فلنج اسلیپون نیاز به جوشکاری دارد، اما فلنج رزوه‌ای کاملاً مکانیکی است. اسلیپون برای سایزهای بزرگ‌تر مناسب است، در حالی که رزوه‌ای محدود به سایزهای کوچک است.

تفاوت فلنج رزوه‌ای با فلنج ساکت ولد

ساکت ولد دارای جوش فیلت است، اما فلنج رزوه‌ای بدون جوشکاری کار می‌کند. ساکت ولد برای فشار بالاتر مناسب‌تر است.

بازرسی و کنترل کیفیت فلنج رزوه‌ای

برای اطمینان از کیفیت، این فلنج تحت تست‌های مختلف قرار می‌گیرد:

• بازرسی ابعادی

• تست هیدرواستاتیک

• تست نشتی

• تست اولتراسونیک

• تست ذرات مغناطیسی

• آنالیز شیمیایی

• بررسی کیفیت رزوه

• کنترل سطح آب‌بندی

این تست‌ها مطابق استانداردهای بین‌المللی انجام می‌شوند.

عوامل مؤثر بر قیمت فلنج رزوه‌ای

قیمت این محصول تحت تأثیر عوامل مختلفی قرار دارد:

• جنس فلنج

• سایز و ضخامت

• کلاس فشاری

• نوع رزوه

• استاندارد تولید

• برند سازنده

• کشور تولیدکننده

• نرخ ارز

• قیمت مواد اولیه

فلنج‌های استنلس استیل معمولاً قیمت بالاتری نسبت به کربن استیل دارند.

نکات مهم در خرید فلنج رزوه‌ای

در هنگام خرید باید به موارد زیر توجه شود:

• بررسی نوع سیال

• فشار و دمای کاری

• انتخاب جنس مناسب

• استاندارد رزوه (NPT یا BSP)

• کلاس فشاری

• کیفیت ماشین‌کاری رزوه

• گواهی مواد اولیه

جمع‌بندی

فلنج رزوه‌ای یکی از انواع کاربردی و اقتصادی فلنج‌ها در صنایع مختلف است که به دلیل حذف جوشکاری، نصب سریع و قابلیت استفاده مجدد، در بسیاری از سیستم‌های کم‌فشار و سایز کوچک مورد استفاده قرار می‌گیرد. این فلنج در صنایع نفت، گاز، پتروشیمی، تأسیسات ساختمانی، سیستم‌های آتش‌نشانی و ابزار دقیق کاربرد گسترده‌ای دارد.

اگرچه محدودیت‌هایی مانند عدم مناسب بودن برای فشارهای بالا و سایزهای بزرگ دارد، اما در شرایط مناسب یکی از بهترین گزینه‌ها برای کاهش هزینه و افزایش سرعت نصب محسوب می‌شود. انتخاب صحیح جنس، کلاس فشاری و استاندارد رزوه نقش مهمی در عملکرد و طول عمر این فلنج دارد.
