اتصالات جوشی استنلس استیل
اتصالات جوشی استنلس استیل؛ راهنمای جامع مشخصات، انواع، کاربردها و مزایا
اتصالات جوشی استنلس استیل یکی از مهمترین تجهیزات مورد استفاده در سیستمهای پایپینگ صنعتی هستند که نقش اساسی در اتصال، تغییر مسیر، انشعابگیری، تغییر سایز و مسدودسازی خطوط لوله ایفا میکنند. این اتصالات به دلیل مقاومت فوقالعاده در برابر خوردگی، استحکام مکانیکی مناسب، طول عمر بالا و قابلیت استفاده در شرایط سخت محیطی، در صنایع مختلف از جمله نفت، گاز، پتروشیمی، صنایع غذایی، دارویی، دریایی، نیروگاهی و شیمیایی کاربرد گستردهای دارند.
با توسعه فناوریهای صنعتی و افزایش نیاز به انتقال ایمن سیالات خورنده، استفاده از تجهیزات مقاوم در برابر زنگزدگی اهمیت بیشتری پیدا کرده است. در این میان، اتصالات جوشی استنلس استیل به عنوان یکی از مطمئنترین گزینهها برای ساخت شبکههای لولهکشی صنعتی شناخته میشوند. این اتصالات علاوه بر مقاومت در برابر عوامل محیطی، قابلیت تحمل دما و فشار بالا را نیز دارا هستند و به همین دلیل در بسیاری از پروژههای حساس مورد استفاده قرار میگیرند.
اتصالات جوشی استنلس استیل چیست؟
اتصالات جوشی استنلس استیل قطعاتی هستند که از فولاد ضدزنگ ساخته شدهاند و از طریق فرآیند جوشکاری به لولههای استنلس استیل متصل میشوند. این اتصالات برای ایجاد تغییرات مختلف در مسیر خطوط لوله و حفظ یکپارچگی سیستم طراحی شدهاند.
استنلس استیل آلیاژی از آهن است که حداقل 10.5 درصد کروم در ترکیب خود دارد. وجود کروم باعث تشکیل یک لایه محافظ اکسیدی روی سطح فلز میشود که از خوردگی و زنگزدگی جلوگیری میکند. علاوه بر کروم، عناصر دیگری مانند نیکل، مولیبدن، منگنز و تیتانیوم نیز در برخی گریدهای استنلس استیل وجود دارند که خواص ویژهای به این آلیاژ میبخشند.
اهمیت اتصالات جوشی استنلس استیل در صنایع
در بسیاری از صنایع، انتقال سیالات خورنده، مواد شیمیایی، بخار داغ، آب فوق خالص یا مواد غذایی نیازمند استفاده از تجهیزاتی است که در برابر خوردگی مقاوم باشند. اتصالات جوشی استنلس استیل این امکان را فراهم میکنند که سیستمهای پایپینگ برای سالهای طولانی بدون افت کیفیت و بروز نشتی به فعالیت خود ادامه دهند.
در صنایع دارویی و غذایی نیز رعایت استانداردهای بهداشتی اهمیت زیادی دارد. سطح صاف و غیرمتخلخل استنلس استیل مانع تجمع آلودگی و رشد باکتریها میشود و به همین دلیل انتخاب اول بسیاری از کارخانههای تولید مواد غذایی و دارویی است.

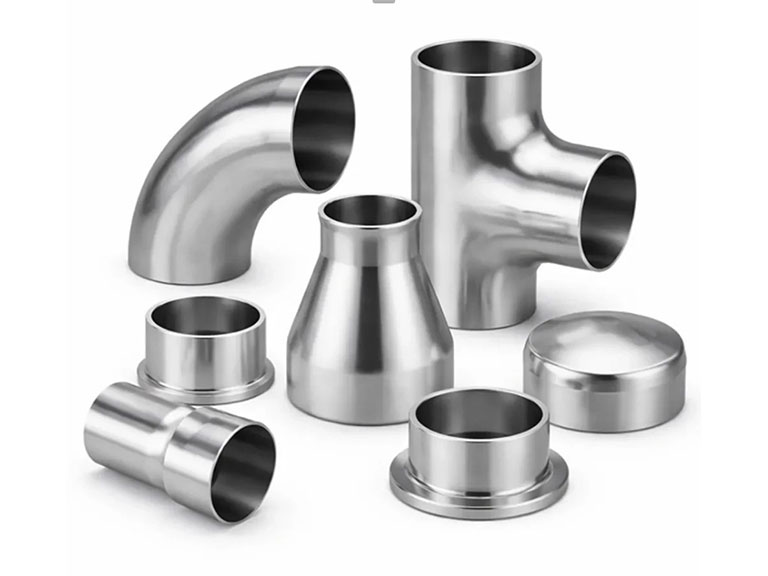

انواع اتصالات جوشی استنلس استیل
اتصالات جوشی استنلس استیل در مدلهای مختلفی تولید میشوند که هر کدام کاربرد مشخصی در سیستم لولهکشی دارند.
زانو جوشی استنلس استیل
زانو یا Elbow برای تغییر جهت جریان در خطوط لوله استفاده میشود.
زانو 45 درجه
برای تغییر مسیر با زاویه کمتر و کاهش افت فشار کاربرد دارد.

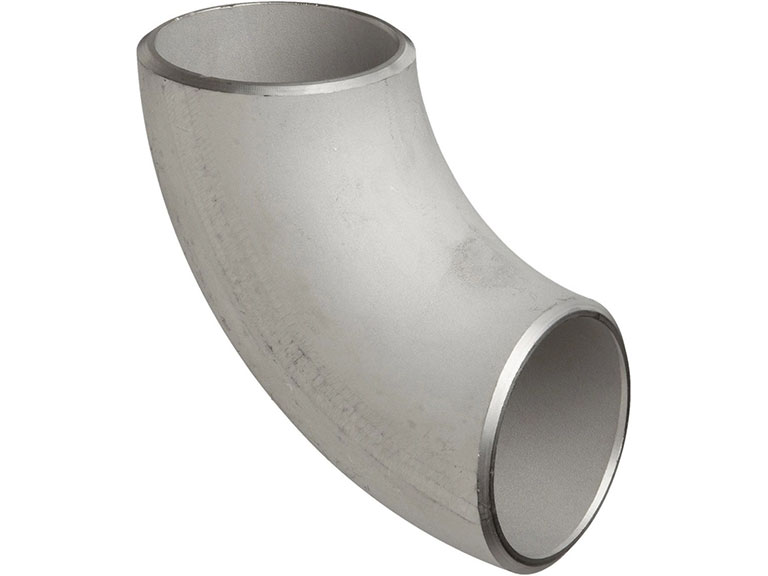

زانو 90 درجه
متداولترین نوع زانو است که در اکثر سیستمهای پایپینگ مورد استفاده قرار میگیرد.
زانو 180 درجه
برای بازگرداندن مسیر جریان و ایجاد گردش کامل سیال به کار میرود.

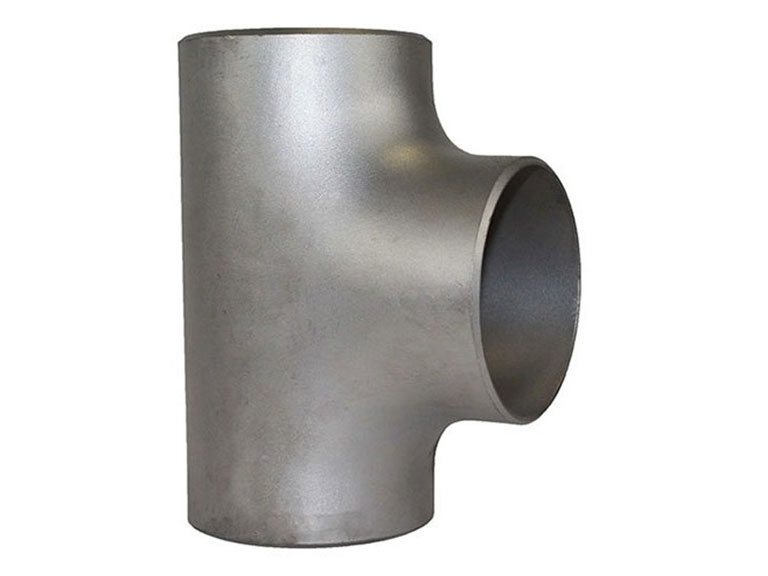

سه راهی جوشی استنلس استیل
سه راهی یا Tee برای ایجاد انشعاب در خطوط لوله طراحی شده است.
سه راهی مساوی
هر سه خروجی دارای قطر یکسان هستند.
سه راهی تبدیلی
قطر انشعاب با قطر لوله اصلی متفاوت است.
تبدیل جوشی استنلس استیل
تبدیل یا Reducer برای تغییر سایز خطوط لوله مورد استفاده قرار میگیرد.
تبدیل هممرکز
مرکز دو سر اتصال در یک محور قرار دارد.
تبدیل غیرهممرکز
برای خطوط افقی و جلوگیری از تجمع هوا یا مایعات استفاده میشود.
کپ جوشی استنلس استیل
کپ یا Cap برای بستن انتهای خطوط لوله و جلوگیری از خروج سیال کاربرد دارد.
اولت استنلس استیل
اتصالات Olet برای ایجاد انشعاب از خطوط اصلی مورد استفاده قرار میگیرند و در صنایع نفت، گاز و پتروشیمی بسیار رایج هستند.
ولدولت
برای انشعابگیری مستقیم از خطوط لوله کاربرد دارد.
سوکولت
در سیستمهای ساکت ولد مورد استفاده قرار میگیرد.
تردولت
برای خطوط رزوهای طراحی شده است.
گریدهای پرکاربرد اتصالات جوشی استنلس استیل
یکی از مهمترین معیارهای انتخاب اتصالات استنلس استیل، گرید آلیاژی آنها است.
استنلس استیل 304
گرید 304 رایجترین نوع فولاد ضدزنگ محسوب میشود و دارای مقاومت مناسب در برابر خوردگی و اکسیداسیون است. این گرید در صنایع غذایی، ساختمانی و تأسیساتی کاربرد فراوان دارد.
استنلس استیل 304L
نسخه کمکربن گرید 304 است که برای عملیات جوشکاری گسترده مناسبتر بوده و خطر خوردگی بیندانهای را کاهش میدهد.
استنلس استیل 316
این گرید حاوی مولیبدن است و مقاومت بسیار بالایی در برابر مواد شیمیایی و محیطهای خورنده دارد.
استنلس استیل 316L
یکی از پرکاربردترین گریدها در صنایع نفت، گاز، پتروشیمی، دارویی و دریایی است و مقاومت بسیار خوبی در برابر خوردگی ارائه میدهد.
استنلس استیل 321
به دلیل وجود تیتانیوم، در دماهای بالا عملکرد مناسبی دارد و در صنایع حرارتی استفاده میشود.
استانداردهای اتصالات جوشی استنلس استیل
کیفیت و مشخصات فنی این اتصالات براساس استانداردهای معتبر جهانی تعیین میشود.
ASME B16.9
مهمترین استاندارد طراحی و تولید اتصالات جوشی لب به لب محسوب میشود.
ASME B16.28
برای برخی زانوها و اتصالات شعاع کوتاه مورد استفاده قرار میگیرد.
ASTM A403
اصلیترین استاندارد مواد اولیه اتصالات جوشی استنلس استیل است.
MSS SP-43
برای اتصالات استنلس استیل سبک و صنایع خاص کاربرد دارد.
روش تولید اتصالات جوشی استنلس استیل
تولید این اتصالات از طریق فرآیندهای مختلف انجام میشود.
فورجینگ
در این روش فلز تحت فشار و دمای کنترل شده شکل میگیرد و خواص مکانیکی مطلوبی به دست میآورد.
فرمینگ گرم
برای تولید اتصالات در ابعاد مختلف از فرآیند شکلدهی گرم استفاده میشود.
پرسکاری
بسیاری از زانوها و تبدیلها از طریق پرس و فرمدهی تولید میشوند.
ماشینکاری نهایی
پس از شکلدهی، عملیات ماشینکاری برای دستیابی به ابعاد دقیق و آمادهسازی محل جوش انجام میشود.
مزایای اتصالات جوشی استنلس استیل
مقاومت بسیار بالا در برابر خوردگی
مهمترین مزیت این اتصالات مقاومت فوقالعاده در برابر زنگزدگی و مواد خورنده است.
طول عمر زیاد
در شرایط بهرهبرداری صحیح، این اتصالات میتوانند دههها بدون افت کیفیت مورد استفاده قرار گیرند.
مقاومت در برابر دماهای بالا
بسیاری از گریدهای استنلس استیل قابلیت کار در دماهای بالا را دارند.
بهداشت و پاکیزگی
سطح صاف و غیرمتخلخل استنلس استیل برای صنایع غذایی و دارویی ایدهآل است.
استحکام مکانیکی مناسب
این اتصالات فشارهای عملیاتی بالا را به خوبی تحمل میکنند.
ظاهر زیبا
سطح براق و صیقلی استنلس استیل باعث شده در پروژههای معماری و دکوراتیو نیز مورد استفاده قرار گیرد.
معایب اتصالات جوشی استنلس استیل
قیمت بالاتر
در مقایسه با اتصالات کربن استیل، هزینه خرید بالاتری دارند.
نیاز به جوشکاری تخصصی
برای حفظ مقاومت به خوردگی، جوشکاری باید توسط افراد متخصص و با تجهیزات مناسب انجام شود.
حساسیت به آلودگی فلزی
تماس با ذرات آهن و فولاد معمولی ممکن است باعث کاهش مقاومت سطحی شود.
کاربردهای اتصالات جوشی استنلس استیل
صنایع نفت و گاز
در خطوط انتقال مواد خورنده، فرآوردههای نفتی و تجهیزات فرآیندی استفاده میشوند.
صنایع پتروشیمی
برای انتقال مواد شیمیایی و سیالات فرآیندی کاربرد فراوان دارند.
صنایع غذایی
در خطوط تولید لبنیات، نوشیدنیها، کنسرو، روغن و فرآوردههای غذایی مورد استفاده قرار میگیرند.
صنایع دارویی
در تولید دارو، سرم، مواد بهداشتی و تجهیزات پزشکی نقش مهمی دارند.
صنایع دریایی
به دلیل مقاومت بالا در برابر آب شور، در کشتیسازی و تجهیزات دریایی کاربرد گسترده دارند.
نیروگاهها
در سیستمهای بخار و تجهیزات حرارتی مورد استفاده قرار میگیرند.
صنایع شیمیایی
برای انتقال اسیدها، بازها و مواد خورنده انتخاب مناسبی محسوب میشوند.
تفاوت اتصالات جوشی استنلس استیل و کربن استیل
یکی از رایجترین سؤالات خریداران، تفاوت این دو گروه از اتصالات است.
اتصالات استنلس استیل مقاومت بسیار بیشتری در برابر خوردگی دارند و برای محیطهای مرطوب یا خورنده مناسبتر هستند. در مقابل، اتصالات کربن استیل قیمت پایینتری داشته و در پروژههایی که شرایط خورندگی شدید وجود ندارد، گزینهای اقتصادیتر محسوب میشوند.
از نظر طول عمر، استنلس استیل عملکرد بهتری دارد اما هزینه اولیه آن بیشتر است. انتخاب بین این دو نوع اتصال باید براساس شرایط عملیاتی، نوع سیال و بودجه پروژه انجام شود.
بازرسی و کنترل کیفیت اتصالات جوشی استنلس استیل
برای اطمینان از کیفیت محصول، اتصالات تحت آزمایشهای مختلف قرار میگیرند.
بازرسی چشمی
تست ابعادی
آنالیز شیمیایی
آزمون سختی
تست اولتراسونیک
تست رادیوگرافی
آزمون نفوذ مایع
تست فشار
این آزمایشها تضمین میکنند که اتصالات مطابق استانداردهای بینالمللی تولید شدهاند.
عوامل مؤثر بر قیمت اتصالات جوشی استنلس استیل
قیمت این محصولات تحت تأثیر عوامل مختلفی قرار دارد.
نوع گرید استنلس استیل
سایز و ضخامت
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت جهانی نیکل و کروم
نرخ ارز
هزینه حمل و نقل
هرچه گرید آلیاژی دارای عناصر گرانتری مانند نیکل و مولیبدن باشد، قیمت محصول نیز افزایش خواهد یافت.
نکات مهم در خرید اتصالات جوشی استنلس استیل
در زمان خرید باید به چند عامل مهم توجه شود.
بررسی گرید آلیاژی
مطابقت با استانداردهای معتبر
کنترل ابعاد و ضخامت
بررسی گواهینامه مواد اولیه
انتخاب برند معتبر
توجه به شرایط محیطی و نوع سیال
استفاده از محصولات دارای گواهی کیفیت میتواند از بروز مشکلات احتمالی در آینده جلوگیری کند.
جمعبندی
اتصالات جوشی استنلس استیل از مهمترین تجهیزات سیستمهای پایپینگ صنعتی هستند که به دلیل مقاومت عالی در برابر خوردگی، طول عمر بالا، استحکام مناسب و قابلیت استفاده در شرایط سخت محیطی، در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی، دریایی و شیمیایی کاربرد گستردهای دارند. این اتصالات در انواع زانو، سه راهی، تبدیل، کپ و اولت تولید میشوند و در گریدهای مختلفی مانند 304، 304L، 316 و 316L در دسترس هستند.
انتخاب صحیح نوع اتصال، گرید آلیاژی و استاندارد تولید تأثیر مستقیمی بر عملکرد، ایمنی و عمر مفید سیستم لولهکشی دارد. با توجه به رشد روزافزون صنایع و نیاز به تجهیزات مقاوم و مطمئن، اتصالات جوشی استنلس استیل همچنان یکی از بهترین و پرکاربردترین گزینهها برای اجرای خطوط انتقال سیالات در پروژههای صنعتی و تخصصی محسوب میشوند.
