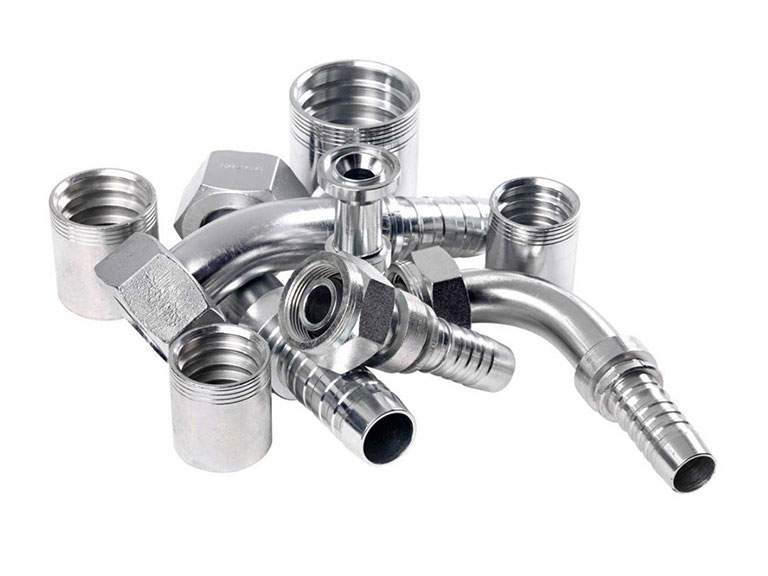

اتصالات هیدرولیک
اتصالات هیدرولیک؛ راهنمای جامع انواع، کاربردها، مشخصات فنی و مزایای استفاده
اتصالات هیدرولیک یکی از مهمترین اجزای سیستمهای هیدرولیکی هستند که وظیفه اتصال ایمن و مطمئن اجزای مختلف مدار هیدرولیک را بر عهده دارند. این اتصالات امکان انتقال سیال تحت فشار را بین پمپها، شیرها، سیلندرها، موتورهای هیدرولیکی، مخازن و سایر تجهیزات فراهم میکنند. عملکرد صحیح سیستمهای هیدرولیکی تا حد زیادی به کیفیت، نوع و نحوه انتخاب اتصالات هیدرولیک وابسته است و کوچکترین نقص در این قطعات میتواند موجب افت فشار، نشتی روغن، کاهش راندمان و حتی از کار افتادن کامل سیستم شود.
امروزه سیستمهای هیدرولیکی در صنایع مختلف از جمله نفت و گاز، پتروشیمی، معدن، راهسازی، فولاد، کشاورزی، خودروسازی، صنایع دریایی، ماشینآلات صنعتی و تجهیزات سنگین کاربرد گستردهای دارند. در تمامی این تجهیزات، اتصالات هیدرولیک به عنوان بخش کلیدی مدار انتقال قدرت شناخته میشوند و نقش مهمی در عملکرد ایمن و پایدار سیستم ایفا میکنند.
اتصالات هیدرولیک چیست؟
اتصالات هیدرولیک قطعاتی هستند که برای اتصال شیلنگها، لولهها، شیرآلات و تجهیزات مختلف در مدارهای هیدرولیکی مورد استفاده قرار میگیرند. این اتصالات به گونهای طراحی میشوند که بتوانند فشارهای بسیار بالا را تحمل کرده و از نشتی سیال جلوگیری کنند.
در یک سیستم هیدرولیکی، روغن تحت فشار به عنوان عامل انتقال نیرو عمل میکند. بنابراین تمامی اتصالات باید به نحوی طراحی شوند که علاوه بر تحمل فشار، در برابر لرزش، شوکهای هیدرولیکی، تغییرات دمایی و شرایط محیطی مختلف نیز مقاومت کافی داشته باشند.
اهمیت اتصالات هیدرولیک در سیستمهای صنعتی
سیستمهای هیدرولیکی معمولاً تحت فشارهای بالا کار میکنند و در بسیاری از کاربردها فشار کاری به صدها بار میرسد. در چنین شرایطی کیفیت اتصالات اهمیت بسیار زیادی پیدا میکند.
استفاده از اتصالات استاندارد باعث میشود:
نشتی سیال به حداقل برسد.
راندمان سیستم افزایش یابد.
هزینههای تعمیر و نگهداری کاهش پیدا کند.
ایمنی تجهیزات و اپراتورها حفظ شود.
طول عمر سیستم افزایش یابد.
به همین دلیل انتخاب اتصالات مناسب یکی از مهمترین مراحل طراحی و اجرای مدارهای هیدرولیکی محسوب میشود.

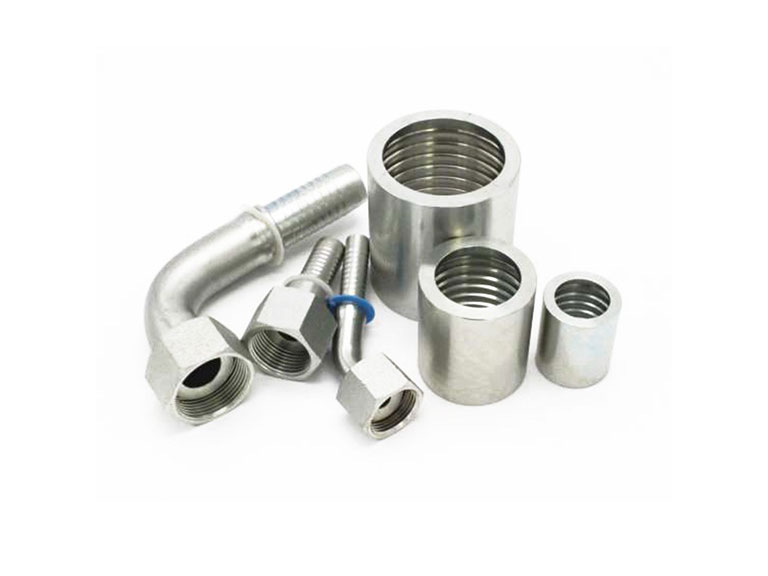

انواع اتصالات هیدرولیک
اتصالات هیدرولیک در مدلها و ساختارهای مختلف تولید میشوند تا نیازهای متنوع صنایع را پوشش دهند.
اتصالات مستقیم هیدرولیک
این نوع اتصال برای متصل کردن دو بخش در یک راستا مورد استفاده قرار میگیرد و از پرکاربردترین اتصالات هیدرولیکی محسوب میشود.
زانویی هیدرولیک
زانویی یا Elbow برای تغییر جهت جریان در مدار استفاده میشود.
زانویی 45 درجه
برای تغییر مسیر با زاویه کمتر و کاهش افت فشار کاربرد دارد.
زانویی 90 درجه
متداولترین نوع زانویی در مدارهای هیدرولیکی است.
سه راهی هیدرولیک
سه راهی یا Tee برای ایجاد انشعاب در مسیر جریان روغن مورد استفاده قرار میگیرد.
سه راهی مساوی
تمام خروجیها دارای قطر یکسان هستند.
سه راهی تبدیلی
یکی از خروجیها دارای قطر متفاوت است.
چهارراهی هیدرولیک
برای تقسیم جریان به چند مسیر مختلف کاربرد دارد.
مهره ماسوره هیدرولیک
این اتصال امکان باز و بسته کردن سریع بخشهای مختلف مدار را فراهم میکند و در تعمیرات و سرویس تجهیزات بسیار مفید است.
تبدیل هیدرولیک
برای تغییر سایز اتصالات یا شیلنگها مورد استفاده قرار میگیرد.
درپوش و کورکن هیدرولیک
برای مسدود کردن موقت یا دائمی مسیرهای هیدرولیکی استفاده میشوند.
اتصالات رزوهای هیدرولیک
بخش بزرگی از اتصالات هیدرولیک به صورت رزوهای طراحی میشوند. این اتصالات به دلیل سهولت نصب و قابلیت تعویض، در بسیاری از سیستمها کاربرد گستردهای دارند.
انواع رزوههای مورد استفاده در اتصالات هیدرولیک عبارتاند از:
NPT
BSPP
BSPT
JIC
ORFS
SAE
Metric
هر یک از این استانداردها ویژگیهای خاص خود را دارند و انتخاب آنها باید براساس نوع سیستم و استاندارد طراحی انجام شود.

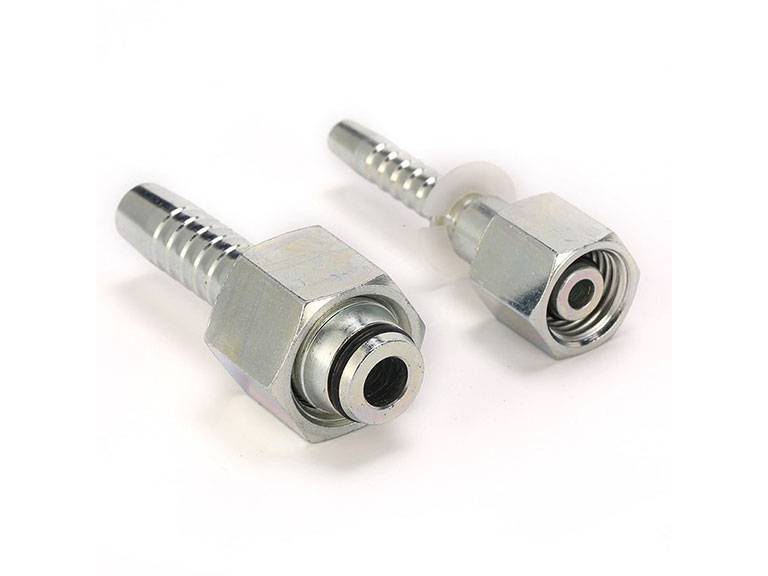

اتصالات JIC هیدرولیک
اتصالات JIC یکی از رایجترین انواع اتصالات هیدرولیکی هستند که بر اساس زاویه آببندی 37 درجه طراحی میشوند.
مزایای اتصالات JIC عبارتاند از:
مقاومت بالا در برابر فشار
قابلیت باز و بسته شدن مکرر
آببندی مناسب
طول عمر بالا
اتصالات ORFS هیدرولیک
اتصالات ORFS یا O-Ring Face Seal از یک اورینگ برای آببندی استفاده میکنند و یکی از مطمئنترین گزینهها برای جلوگیری از نشتی محسوب میشوند.
این اتصالات در صنایع حساس و تجهیزات پیشرفته کاربرد فراوانی دارند.
اتصالات فلنجی هیدرولیک
در سیستمهای فشار بسیار بالا معمولاً از اتصالات فلنجی استفاده میشود.
ویژگیهای این اتصالات عبارتاند از:
تحمل فشار بالا
مقاومت در برابر لرزش
مناسب برای سایزهای بزرگ
نصب مطمئن
مواد اولیه اتصالات هیدرولیک
جنس اتصالات نقش بسیار مهمی در عملکرد و طول عمر آنها دارد.
اتصالات فولادی
پرکاربردترین نوع اتصالات هیدرولیکی هستند و مقاومت مکانیکی بسیار بالایی دارند.
اتصالات استنلس استیل
برای محیطهای خورنده و صنایع شیمیایی، غذایی و دریایی مورد استفاده قرار میگیرند.
اتصالات برنجی
در سیستمهای کمفشار و برخی تجهیزات خاص کاربرد دارند.
اتصالات آلومینیومی
به دلیل وزن کم در برخی ماشینآلات سبک استفاده میشوند.
ویژگیهای مهم اتصالات هیدرولیک
تحمل فشار بالا
اتصالات هیدرولیک برای کار در فشارهای بالا طراحی میشوند و بسته به نوع اتصال، میتوانند فشارهای چند صد بار را تحمل کنند.
آببندی مطمئن
یکی از مهمترین ویژگیهای این اتصالات جلوگیری از نشتی روغن هیدرولیک است.
مقاومت در برابر لرزش
در بسیاری از ماشینآلات صنعتی، لرزشهای مداوم وجود دارد و اتصالات باید در برابر این شرایط مقاوم باشند.
مقاومت در برابر خوردگی
در محیطهای صنعتی، مقاومت در برابر رطوبت و مواد شیمیایی اهمیت زیادی دارد.
عمر طولانی
اتصالات باکیفیت میتوانند سالها بدون نیاز به تعویض مورد استفاده قرار گیرند.
کاربردهای اتصالات هیدرولیک
صنایع راهسازی
ماشینآلاتی مانند بیل مکانیکی، لودر، گریدر و بولدوزر به طور گسترده از سیستمهای هیدرولیکی استفاده میکنند.
صنایع معدنی
در تجهیزات حفاری، سنگشکنها و ماشینآلات استخراج معدن از اتصالات هیدرولیک استفاده میشود.
صنایع نفت و گاز
در بسیاری از تجهیزات کنترلی و فرآیندی مدارهای هیدرولیکی نقش مهمی دارند.
صنایع پتروشیمی
سیستمهای هیدرولیکی برای کنترل شیرها و تجهیزات فرآیندی مورد استفاده قرار میگیرند.
صنایع فولاد
پرسها، خطوط نورد و تجهیزات سنگین فولادی از مدارهای هیدرولیک بهره میبرند.
صنایع دریایی
کشتیها، جرثقیلهای بندری و تجهیزات ساحلی دارای سیستمهای هیدرولیکی گسترده هستند.
صنایع کشاورزی
تراکتورها، کمباینها و بسیاری از ماشینآلات کشاورزی با استفاده از مدارهای هیدرولیکی کار میکنند.
صنایع خودروسازی
خطوط تولید و تجهیزات مونتاژ از سیستمهای هیدرولیک برای انجام عملیات مختلف استفاده میکنند.
مزایای استفاده از اتصالات هیدرولیک استاندارد
افزایش ایمنی سیستم
جلوگیری از نشتی روغن
کاهش هزینههای نگهداری
افزایش عمر تجهیزات
کاهش توقفات تولید
بهبود عملکرد سیستم
افزایش راندمان انتقال نیرو
عوامل مؤثر بر انتخاب اتصالات هیدرولیک
برای انتخاب اتصال مناسب باید عوامل مختلفی در نظر گرفته شوند.
فشار کاری
اولین و مهمترین معیار انتخاب، فشار عملیاتی سیستم است.
دمای کاری
نوع اتصال باید متناسب با دمای محیط و سیال انتخاب شود.
نوع سیال
برخی سیالات ممکن است با مواد خاصی واکنش نشان دهند.
شرایط محیطی
وجود رطوبت، مواد خورنده یا شرایط سخت محیطی در انتخاب جنس اتصال تأثیرگذار است.
نوع رزوه
باید با استاندارد تجهیزات و شیلنگهای مورد استفاده هماهنگ باشد.
سایز اتصال
انتخاب سایز صحیح موجب جلوگیری از افت فشار و اختلال در عملکرد سیستم میشود.
بازرسی و نگهداری اتصالات هیدرولیک
برای حفظ عملکرد مناسب سیستم لازم است اتصالات به صورت دورهای بررسی شوند.
مهمترین اقدامات نگهداری عبارتاند از:
بررسی نشتی
کنترل سفتی اتصالات
بازبینی اورینگها
تمیزکاری دورهای
بررسی خوردگی و زنگزدگی
تعویض قطعات فرسوده
رعایت این موارد میتواند از خرابیهای ناگهانی و توقف تجهیزات جلوگیری کند.
عوامل مؤثر بر قیمت اتصالات هیدرولیک
قیمت اتصالات هیدرولیک تحت تأثیر عوامل مختلفی قرار دارد.
جنس مواد اولیه
نوع اتصال
سایز و ابعاد
استاندارد ساخت
برند تولیدکننده
کشور سازنده
فشار کاری مجاز
نوع آببندی
نرخ ارز و قیمت فلزات
اتصالات استنلس استیل و مدلهای فشار بالا معمولاً قیمت بیشتری نسبت به نمونههای استاندارد دارند.
جمعبندی
اتصالات هیدرولیک یکی از اصلیترین اجزای سیستمهای انتقال قدرت هیدرولیکی هستند که وظیفه اتصال ایمن و مطمئن اجزای مختلف مدار را بر عهده دارند. این اتصالات در انواع مختلف مستقیم، زانویی، سه راهی، چهارراهی، فلنجی، رزوهای و مهره ماسوره تولید میشوند و از مواد مختلفی مانند فولاد، استنلس استیل، برنج و آلومینیوم ساخته میشوند.
مقاومت بالا در برابر فشار، آببندی مطمئن، طول عمر زیاد و قابلیت استفاده در شرایط سخت صنعتی از مهمترین مزایای اتصالات هیدرولیک محسوب میشود. انتخاب صحیح نوع اتصال، جنس مناسب و رعایت استانداردهای طراحی میتواند نقش مهمی در افزایش ایمنی، کاهش هزینههای نگهداری و بهبود عملکرد سیستمهای هیدرولیکی ایفا کند.
