اتصالات جوشی کربن استیل؛ معرفی کامل، انواع، کاربردها و مشخصات فنی
اتصالات جوشی کربن استیل یکی از مهمترین اجزای سیستمهای پایپینگ در صنایع نفت، گاز، پتروشیمی، نیروگاهی، پالایشگاهی، صنایع شیمیایی، تأسیسات ساختمانی و خطوط انتقال سیالات محسوب میشوند. این اتصالات نقش اساسی در تغییر مسیر خطوط لوله، انشعابگیری، کاهش یا افزایش قطر لوله و مسدود کردن انتهای خطوط دارند. به دلیل استحکام بالا، قابلیت تحمل فشار و دمای زیاد، قیمت مناسب و سازگاری با انواع لولههای فولادی، اتصالات جوشی کربن استیل به عنوان یکی از پرمصرفترین تجهیزات پایپینگ در سراسر جهان شناخته میشوند.
در پروژههای صنعتی، انتخاب صحیح اتصالات از اهمیت بسیار بالایی برخوردار است؛ زیرا عملکرد ایمن و پایدار خطوط انتقال سیالات تا حد زیادی به کیفیت و استاندارد این قطعات وابسته است. استفاده از اتصالات نامناسب میتواند منجر به نشتی، افت فشار، خوردگی زودرس و حتی بروز حوادث جدی در سیستم شود. به همین دلیل شناخت کامل مشخصات، انواع و کاربردهای اتصالات جوشی کربن استیل برای مهندسان، پیمانکاران و فعالان حوزه صنعت ضروری است.
اتصالات جوشی کربن استیل چیست؟
اتصالات جوشی کربن استیل قطعاتی هستند که از فولاد کربنی تولید شده و از طریق فرآیند جوشکاری به لولهها متصل میشوند. این اتصالات برای ایجاد تغییرات مورد نیاز در مسیر جریان سیال و همچنین اتصال بخشهای مختلف سیستم لولهکشی مورد استفاده قرار میگیرند.
فولاد کربنی مورد استفاده در تولید این اتصالات عمدتاً از آهن و کربن تشکیل شده و با توجه به درصد کربن موجود، خواص مکانیکی مختلفی را ارائه میدهد. این ویژگی باعث میشود اتصالات جوشی کربن استیل در شرایط عملیاتی متنوع، عملکرد قابل قبولی داشته باشند.
اهمیت اتصالات جوشی در سیستمهای پایپینگ
هیچ سیستم لولهکشی صنعتی تنها از لوله تشکیل نمیشود. در مسیر خطوط انتقال همواره نیاز به تغییر جهت، ایجاد انشعاب، تغییر سایز یا بستن مسیر وجود دارد. این وظایف توسط اتصالات انجام میشود.
در خطوط انتقال نفت و گاز، پالایشگاهها، نیروگاهها و مجتمعهای پتروشیمی، اتصالات جوشی به دلیل استحکام بسیار بالا و مقاومت در برابر فشار، نسبت به بسیاری از روشهای اتصال دیگر ترجیح داده میشوند. اتصال جوشی باعث ایجاد یکپارچگی بیشتر در سیستم شده و احتمال نشتی را به حداقل میرساند.
مواد اولیه تولید اتصالات جوشی کربن استیل
مواد اولیه مورد استفاده در تولید این اتصالات معمولاً مطابق استانداردهای بینالمللی انتخاب میشوند. مهمترین عناصر تشکیلدهنده عبارتاند از:
آهن به عنوان عنصر پایه
کربن برای افزایش استحکام
منگنز جهت بهبود خواص مکانیکی
سیلیسیم برای افزایش مقاومت
فسفر و گوگرد در محدوده کنترل شده
میزان دقیق این عناصر براساس استاندارد تولید و کاربرد مورد نظر تعیین میشود.

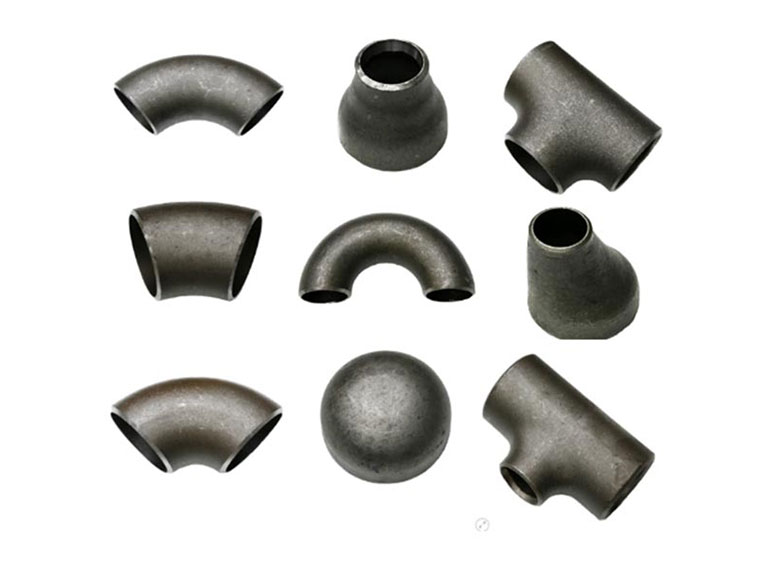

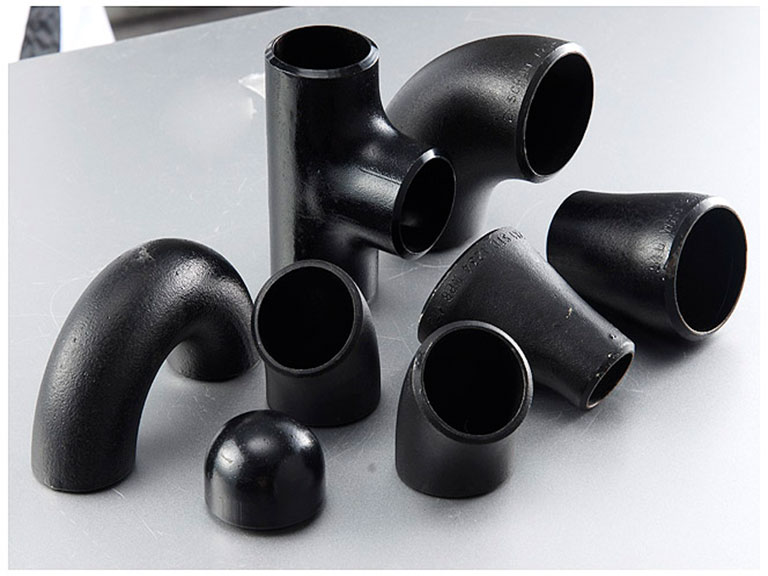

انواع اتصالات جوشی کربن استیل
اتصالات جوشی کربن استیل در انواع مختلفی تولید میشوند که هر کدام وظیفه خاصی در سیستم پایپینگ بر عهده دارند.

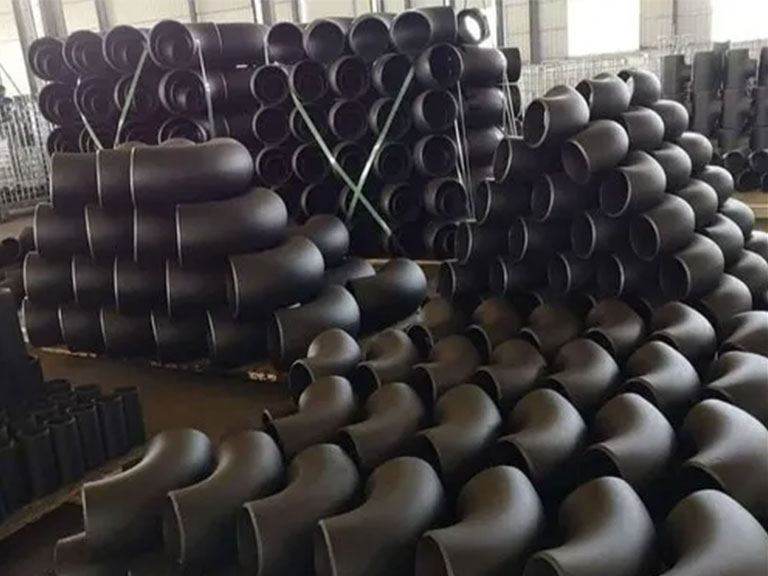

زانو جوشی کربن استیل
زانو یا Elbow یکی از پرکاربردترین اتصالات جوشی است که برای تغییر جهت جریان سیال مورد استفاده قرار میگیرد.
زانو 45 درجه
برای تغییر مسیر با زاویه ملایم استفاده میشود و افت فشار کمتری ایجاد میکند.
زانو 90 درجه
رایجترین نوع زانو بوده و برای تغییر جهت عمودی یا افقی کاربرد دارد.
زانو 180 درجه
برای بازگرداندن مسیر جریان در خطوط لوله مورد استفاده قرار میگیرد.
سه راهی جوشی کربن استیل
سه راهی یا Tee برای ایجاد انشعاب در خطوط لوله استفاده میشود.
سه راهی مساوی
قطر انشعاب با قطر لوله اصلی یکسان است.
سه راهی تبدیلی
قطر انشعاب کوچکتر یا بزرگتر از خط اصلی است.
تبدیل جوشی کربن استیل
تبدیل یا Reducer برای تغییر قطر خط لوله به کار میرود.
تبدیل هممرکز
مرکز دو سر اتصال در یک راستا قرار دارد و بیشتر در خطوط عمودی استفاده میشود.
تبدیل غیرهممرکز
برای جلوگیری از تجمع هوا یا مایعات در خطوط افقی کاربرد دارد.
کپ جوشی کربن استیل
کپ یا Cap برای مسدود کردن انتهای خطوط لوله استفاده میشود و در زمان تست، تعمیرات یا توسعه خطوط کاربرد فراوانی دارد.
اولت جوشی کربن استیل
اتصالات Olet برای ایجاد انشعاب از خطوط اصلی مورد استفاده قرار میگیرند و در صنایع نفت و گاز بسیار پرکاربرد هستند.
ولدولت
پرکاربردترین نوع اولت محسوب میشود.
سوکولت
برای خطوط با اتصال ساکت ولد مورد استفاده قرار میگیرد.
تردولت
در سیستمهای رزوهای کاربرد دارد.
اتصالات لب جوش یا Butt Weld
بخش عمده اتصالات جوشی کربن استیل از نوع لب جوش هستند. در این روش، دو قطعه از طریق جوشکاری کامل به یکدیگر متصل میشوند و ساختاری یکپارچه و مستحکم ایجاد میکنند.
مزایای اتصالات لب جوش عبارتاند از:
استحکام بسیار بالا
مقاومت عالی در برابر فشار
کاهش احتمال نشتی
مناسب برای دماهای بالا
عمر طولانی
استانداردهای اتصالات جوشی کربن استیل
کیفیت و مشخصات فنی اتصالات جوشی براساس استانداردهای معتبر بینالمللی تعیین میشود.
ASME B16.9
مهمترین استاندارد تولید اتصالات جوشی لب به لب محسوب میشود.
ASME B16.28
برای اتصالات شعاع کوتاه و برخی زانوهای خاص کاربرد دارد.
MSS SP-75
در تولید اتصالات خطوط انتقال نفت و گاز مورد استفاده قرار میگیرد.
ASTM A234
یکی از مهمترین استانداردهای مواد اولیه اتصالات جوشی کربن استیل است.
گریدهای پرکاربرد اتصالات جوشی کربن استیل
ASTM A234 WPB
رایجترین گرید مورد استفاده در صنایع نفت، گاز و پتروشیمی است.
ASTM A420 WPL6
برای سرویسهای دمای پایین طراحی شده است.
ASTM A860 WPHY
در خطوط انتقال فشار بالا و پروژههای خاص استفاده میشود.
روش تولید اتصالات جوشی کربن استیل
تولید این اتصالات از طریق فرآیندهای مختلفی انجام میشود.
فرآیند فورج
در این روش فلز تحت فشار و دمای بالا شکلدهی میشود و استحکام مکانیکی بالایی به دست میآورد.
فرآیند گرمکاری
قطعات با استفاده از تجهیزات مخصوص در دمای بالا شکل داده میشوند.
فرآیند پرس و فرمینگ
برای تولید انبوه بسیاری از اتصالات استاندارد کاربرد دارد.
ماشینکاری نهایی
پس از شکلدهی، ابعاد نهایی و پخ جوشکاری مطابق استاندارد آماده میشود.
مزایای اتصالات جوشی کربن استیل
استحکام مکانیکی بالا
این اتصالات توانایی تحمل فشارهای بالا و شرایط سخت عملیاتی را دارند.
قیمت اقتصادی
در مقایسه با بسیاری از آلیاژهای خاص، هزینه خرید و نصب پایینتری دارند.
قابلیت جوشکاری مناسب
فرآیند نصب و اجرای آنها نسبتاً ساده و مطمئن است.
تنوع سایز و ضخامت
در ابعاد مختلف برای کاربردهای گوناگون تولید میشوند.
دسترسی آسان
تقریباً در تمامی بازارهای صنعتی قابل تأمین هستند.
عمر مفید طولانی
در صورت بهرهبرداری صحیح و رعایت استانداردهای نصب، سالها بدون مشکل کار میکنند.
معایب اتصالات جوشی کربن استیل
حساسیت به خوردگی
در محیطهای مرطوب یا خورنده نیاز به پوشش محافظ دارند.
نیاز به نیروی متخصص
اجرای صحیح جوشکاری باید توسط افراد دارای صلاحیت انجام شود.
زمان نصب بیشتر
در مقایسه با برخی اتصالات رزوهای یا فلنجی، زمان اجرای بیشتری نیاز دارند.
کاربردهای اتصالات جوشی کربن استیل
صنایع نفت و گاز
بیشترین مصرف این اتصالات در خطوط انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی مشاهده میشود.
صنایع پتروشیمی
در واحدهای فرآیندی، خطوط بخار، انتقال مواد شیمیایی و سیستمهای جانبی کاربرد فراوان دارند.
نیروگاهها
در سیستمهای بخار فشار بالا، خطوط آب تغذیه و تجهیزات حرارتی استفاده میشوند.
پالایشگاهها
تقریباً تمامی شبکههای پایپینگ پالایشگاهی از انواع اتصالات جوشی بهره میبرند.
صنایع شیمیایی
برای انتقال سیالات صنعتی و مواد اولیه فرآیندی مورد استفاده قرار میگیرند.
سیستمهای آتشنشانی
در شبکههای اطفای حریق صنعتی و ساختمانی کاربرد گسترده دارند.
صنایع آب و فاضلاب
برای انتقال آب خام، آب صنعتی و فاضلاب در پروژههای مختلف استفاده میشوند.
نکات مهم در انتخاب اتصالات جوشی کربن استیل
انتخاب صحیح اتصالات باید براساس شرایط واقعی پروژه انجام شود.
مواردی که باید بررسی شوند عبارتاند از:
فشار کاری سیستم
دمای عملیاتی
نوع سیال عبوری
استاندارد مورد نیاز
ضخامت لوله
شرایط محیطی
نوع جوشکاری مورد استفاده
هماهنگی مشخصات اتصال با لوله از اهمیت بسیار بالایی برخوردار است؛ زیرا عدم تطابق میتواند باعث ایجاد تنش و کاهش عمر سیستم شود.
بازرسی و کنترل کیفیت اتصالات جوشی
در صنایع حساس، اتصالات قبل از نصب تحت آزمایشهای مختلف قرار میگیرند.
مهمترین روشهای کنترل کیفیت عبارتاند از:
بازرسی چشمی
تست ابعادی
آزمون سختی
تست اولتراسونیک
تست ذرات مغناطیسی
رادیوگرافی صنعتی
آنالیز شیمیایی مواد
این آزمایشها تضمین میکنند که محصول مطابق استانداردهای مورد نیاز تولید شده است.
عوامل مؤثر بر قیمت اتصالات جوشی کربن استیل
قیمت این محصولات تحت تأثیر عوامل مختلفی قرار دارد.
نوع اتصال
سایز و ضخامت
گرید مواد اولیه
استاندارد تولید
برند سازنده
کشور تولیدکننده
قیمت جهانی فولاد
نرخ ارز
هزینه حمل و نقل
جمعبندی
اتصالات جوشی کربن استیل از مهمترین اجزای سیستمهای پایپینگ صنعتی به شمار میروند و نقش کلیدی در عملکرد ایمن و مطمئن خطوط انتقال سیالات ایفا میکنند. این اتصالات به دلیل استحکام بالا، مقاومت مناسب در برابر فشار و دما، قابلیت جوشکاری مطلوب و قیمت اقتصادی، در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، شیمیایی و ساختمانی کاربرد گستردهای دارند.
انواع مختلف زانو، سه راهی، تبدیل، کپ و اولتهای جوشی هر یک برای اهداف مشخصی طراحی شدهاند و انتخاب صحیح آنها تأثیر مستقیمی بر کارایی و عمر مفید سیستم دارد. رعایت استانداردهای بینالمللی، استفاده از مواد اولیه باکیفیت و اجرای صحیح عملیات جوشکاری از مهمترین عوامل موفقیت در بهرهبرداری از سیستمهای مبتنی بر اتصالات جوشی کربن استیل محسوب میشود. با توجه به توسعه روزافزون صنایع و نیاز به خطوط انتقال مطمئن، این اتصالات همچنان یکی از اصلیترین تجهیزات مورد استفاده در پروژههای صنعتی و زیرساختی جهان خواهند بود.
